电池传递简易装置，+10分，有一定难度！

荐火.. [复制链接]

楼主| 发表于 2010-1-5 14:23:51 | 显示全部楼层

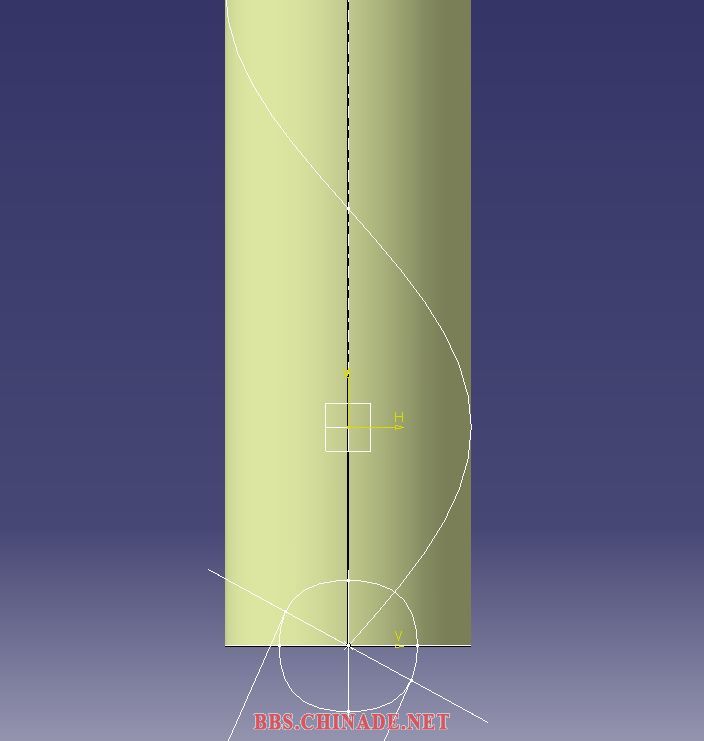

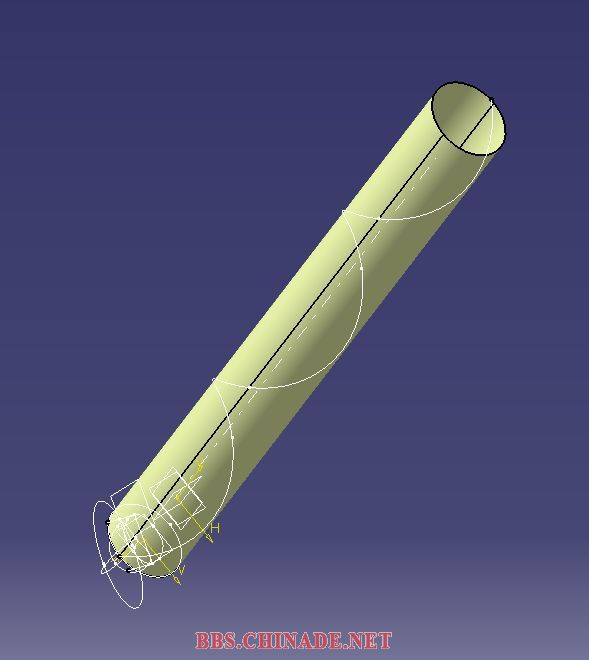

6、拉升直径60的圆柱面。

回复支持反对

使用道具举报

楼主| 发表于 2010-1-5 14:26:24 | 显示全部楼层

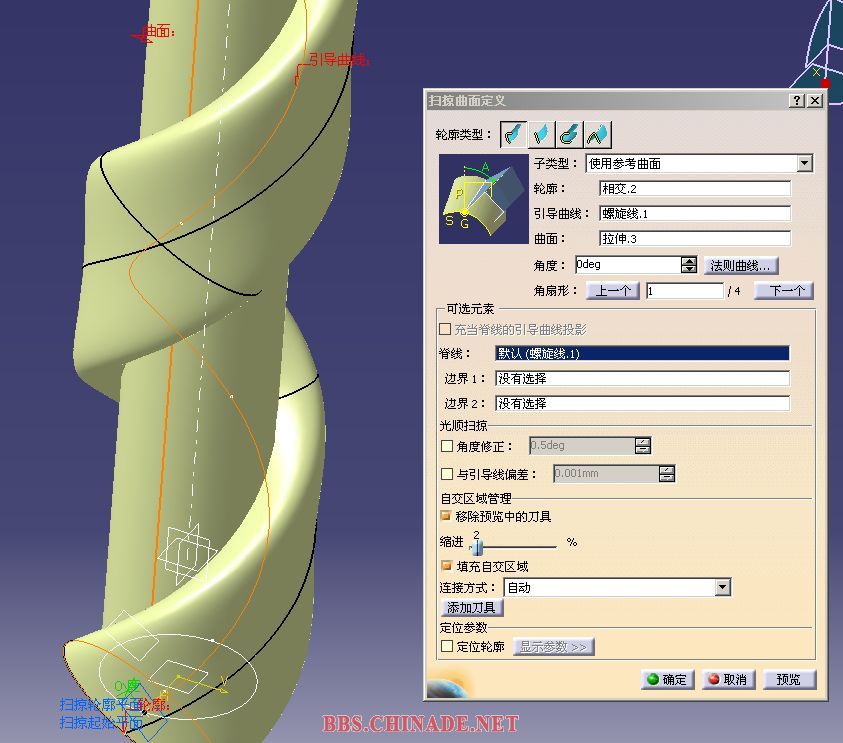

7、做扫描，这一步也是本人在PROE里想不出来的地方了！

回复支持反对

使用道具举报

楼主| 发表于 2010-1-5 14:28:28 | 显示全部楼层

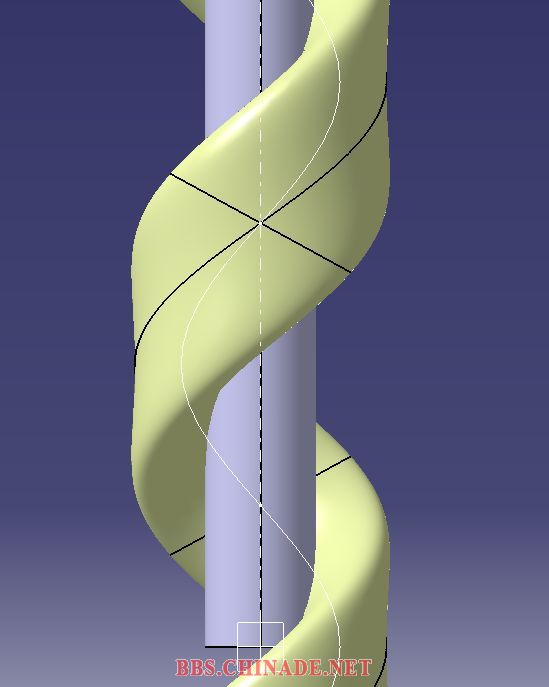

8、做分割，成型了！

回复支持反对

使用道具举报

楼主| 发表于 2010-1-5 14:29:28 | 显示全部楼层

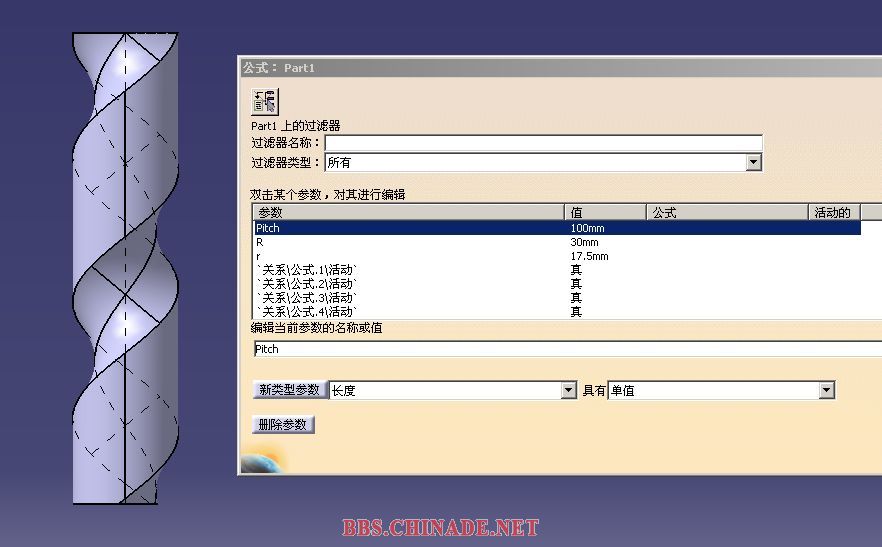

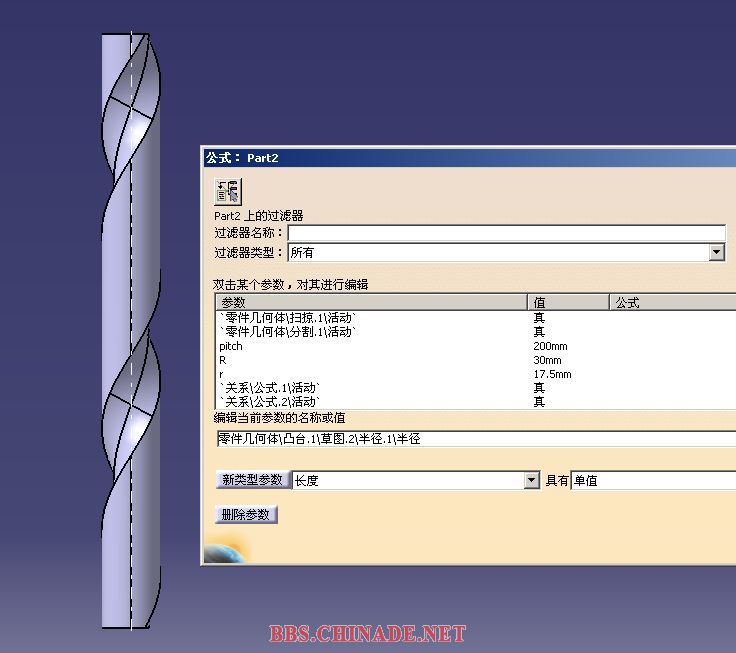

9、修改参数，自动变化。

回复支持反对

使用道具举报

楼主| 发表于 2010-1-5 14:36:22 | 显示全部楼层

回复 29# CLZY

思路在32~40楼，谢谢关注！

回复支持反对

使用道具举报

发表于 2010-1-5 14:38:54 | 显示全部楼层

本帖最后由 yczsp 于 2010-1-5 15:21 编辑

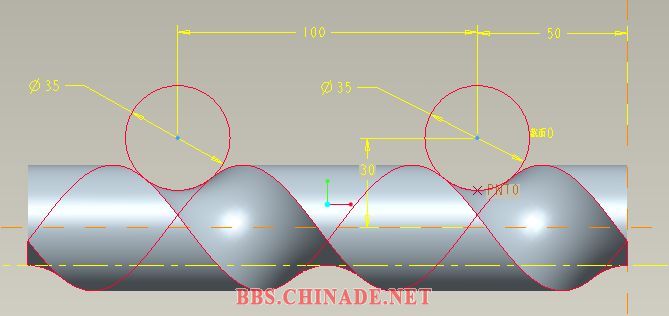

看看这样能否满足要求？

yczsp_2.prt.rar

64.71 KB, 阅读权限: 180, 下载次数: 1, 下载积分: 华币 -1

回复支持反对

使用道具举报

发表于 2010-1-5 15:13:15 | 显示全部楼层

回复 42# yczsp

42＃附件已更改，节距可通过修改参数变化。

回复支持反对

使用道具举报

楼主| 发表于 2010-1-5 18:46:37 | 显示全部楼层

回复 42# yczsp

看上去已经很已经九分像了。但是我看不了你的PART，嘎嘎

回复支持反对

使用道具举报

发表于 2010-1-7 19:00:42 | 显示全部楼层

本帖最后由 qgrmdtj 于 2010-1-19 15:05 编辑

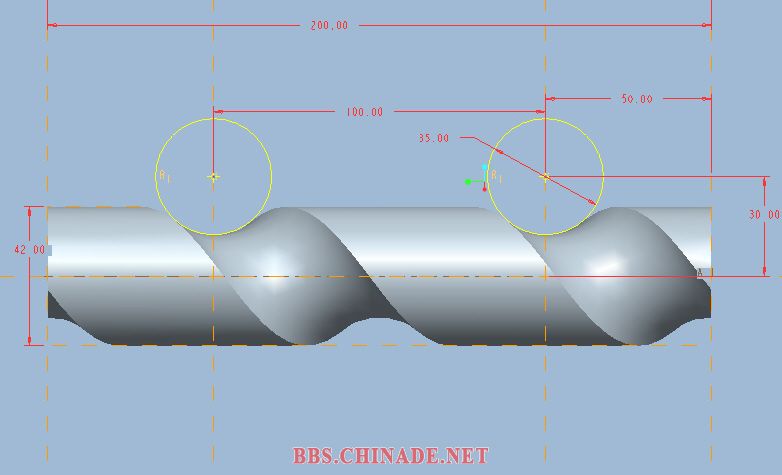

不知道是否合格

75.25 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

回复支持反对

使用道具举报

发表于 2010-1-8 17:09:35 | 显示全部楼层

先站位置，下去试一下

回复支持反对

使用道具举报
