电池传递简易装置，+10分，有一定难度！

hepingzlh · 发表于 2010-1-3 14:53:13

回复 15# xiaoxiao2126

传送.rar (499.64 KB, 下载次数: 4)

xiaoxiao2126 · 发表于 2010-1-3 16:46:35

回复 21# hepingzlh

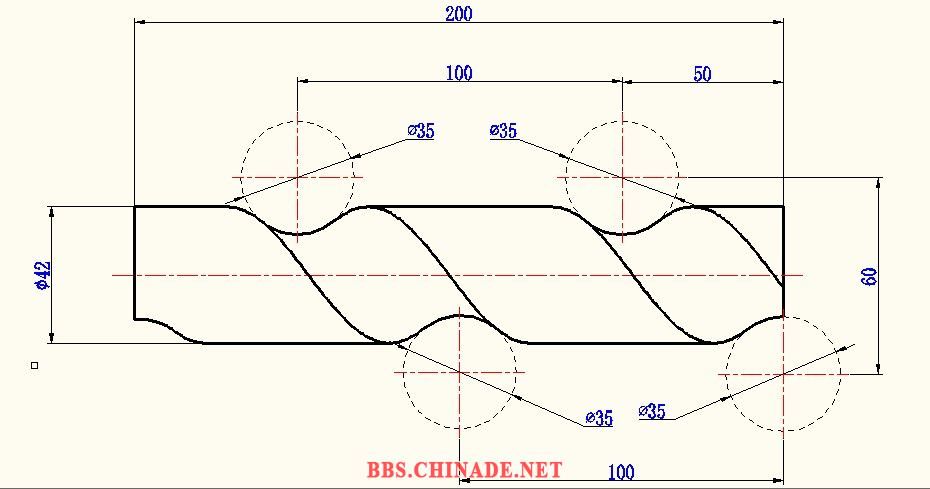

要的效果是

hepingzlh · 发表于 2010-1-3 17:53:27

回复 22# xiaoxiao2126

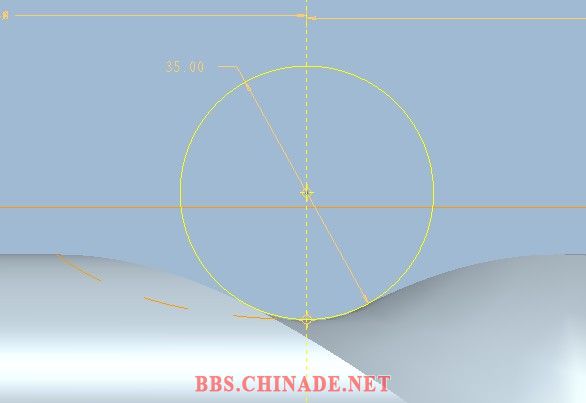

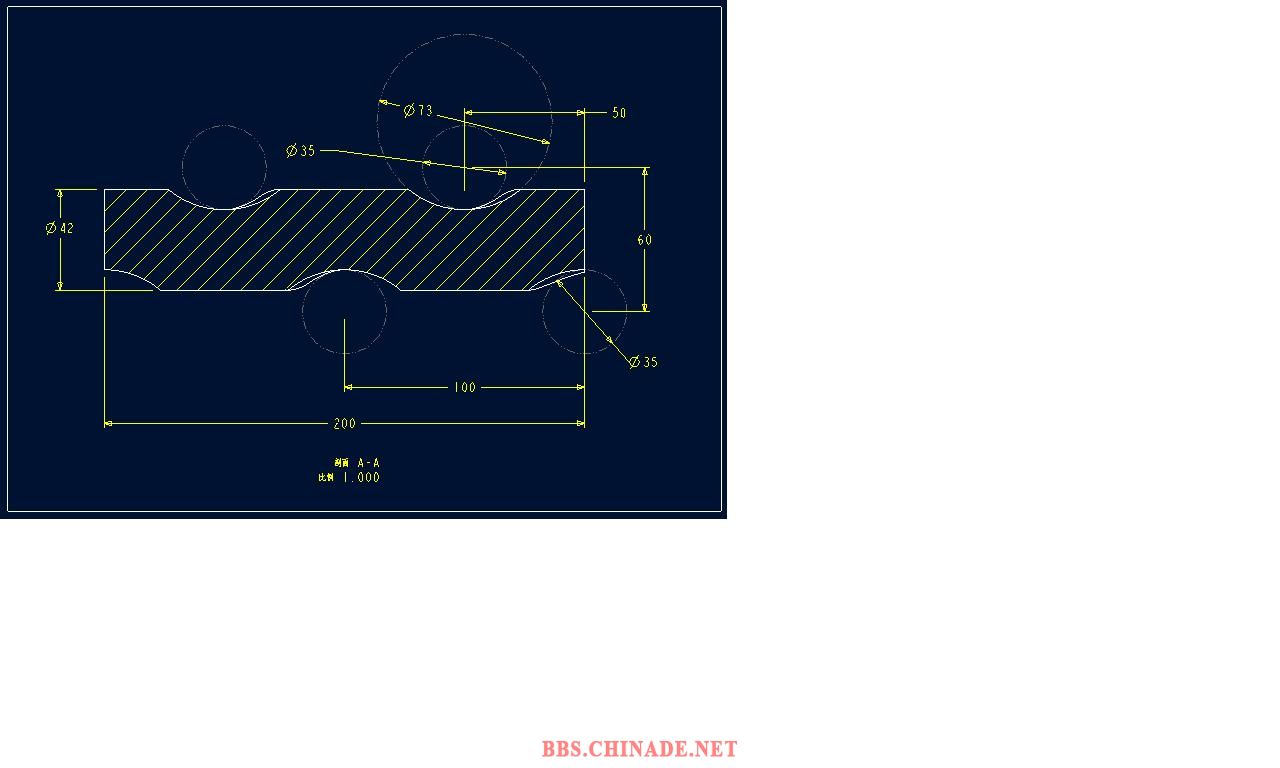

电池直径35，电池要垂直视图平面传送，请想能做到吗

hepingzlh · 发表于 2010-1-3 17:56:15

回复 22# xiaoxiao2126

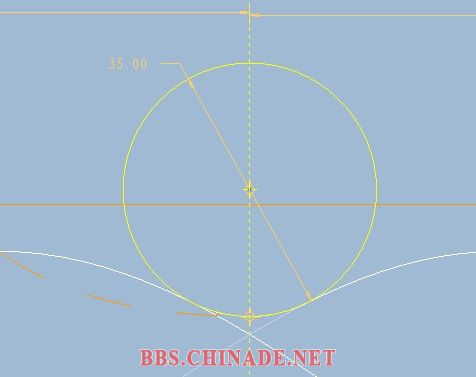

此截面35已是最大截面，即切向截面，法向截面直径还没有35

xiaoxiao2126 · 发表于 2010-1-3 20:01:15

本帖最后由 xiaoxiao2126 于 2010-1-3 20:02 编辑

回复 14# hepingzlh

多谢参与，但是你的答案的确不符合要求！

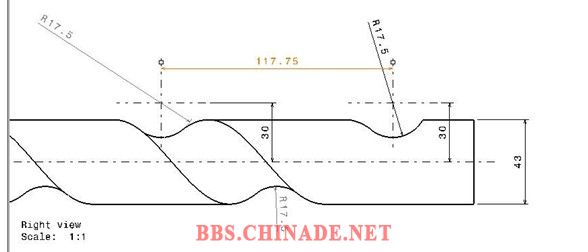

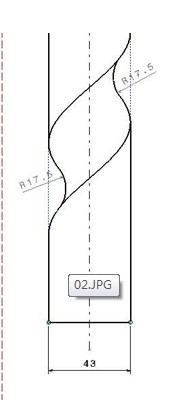

下面是CATIA做的正解：

xiaoxiao2126 · 发表于 2010-1-3 20:05:23

本帖最后由 xiaoxiao2126 于 2010-1-3 20:06 编辑

回复 21# hepingzlh

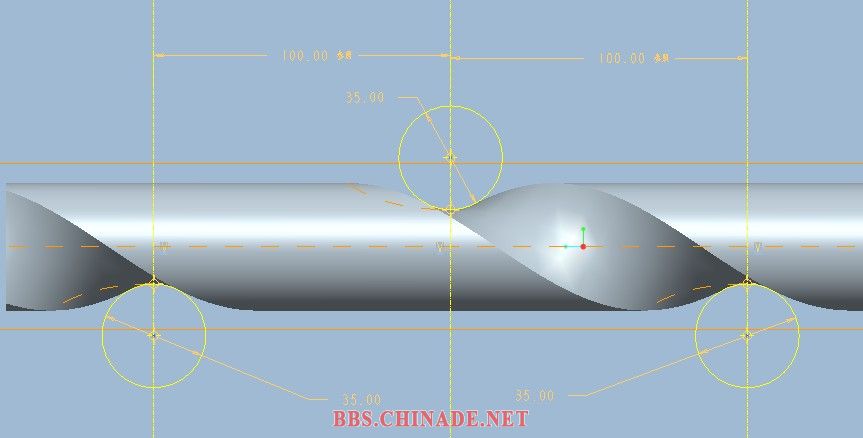

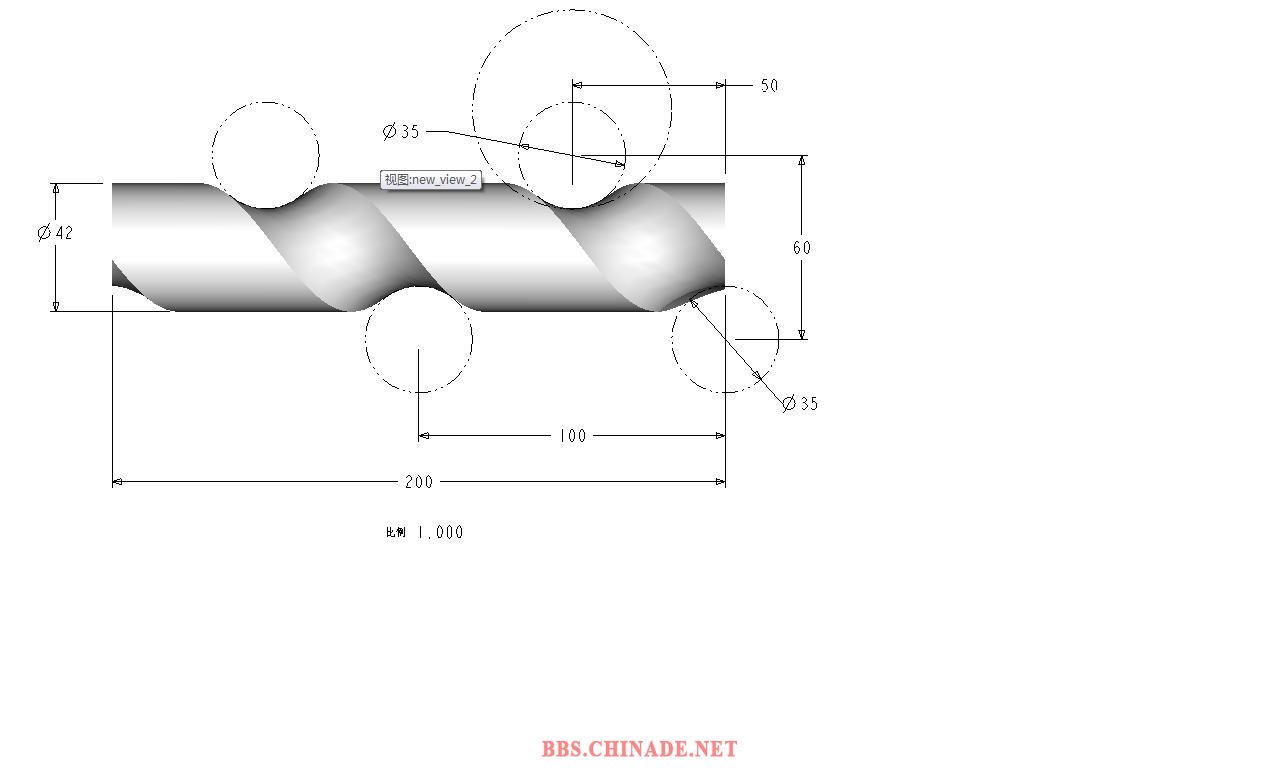

再看看节距200的
希望你能做出完美的答案

kevin8hu · 发表于 2010-1-3 20:14:39

希望高手早日出场！日日关注！

hepingzlh · 发表于 2010-1-3 23:10:03

回复 26# xiaoxiao2126

CLZY · 发表于 2010-1-3 23:25:03

继续关注此题。

如果用VSS扫描切除材料，截面应该是一个椭圆，但椭圆的半长轴不知道怎么确定。

楼主：能否说说CATIA做题的思路？

14楼明显不符合尺寸要求。

hepingzlh · 发表于 2010-1-4 09:17:31

回复 29# CLZY

上一楼已回复了，均为同一人，烦劳看看
