电池传递简易装置，+10分，有一定难度！

kevin8hu · 发表于 2010-1-3 20:14:39

希望高手早日出场！日日关注！

hepingzlh · 发表于 2010-1-3 23:10:03

回复 26# xiaoxiao2126

CLZY · 发表于 2010-1-3 23:25:03

继续关注此题。

如果用VSS扫描切除材料，截面应该是一个椭圆，但椭圆的半长轴不知道怎么确定。

楼主：能否说说CATIA做题的思路？

14楼明显不符合尺寸要求。

hepingzlh · 发表于 2010-1-4 09:17:31

回复 29# CLZY

上一楼已回复了，均为同一人，烦劳看看

王辉 · 发表于 2010-1-4 14:59:49

谢谢分享

xiaoxiao2126 · 发表于 2010-1-5 14:09:15

本帖最后由 xiaoxiao2126 于 2010-1-5 14:31 编辑

这个是CATIA的做法，纯属技术交流，没有其他意思！
具体的参数设计，我没有列出，只是写出大概的做题思路！

1，设计3个参数。

xiaoxiao2126 · 发表于 2010-1-5 14:11:00

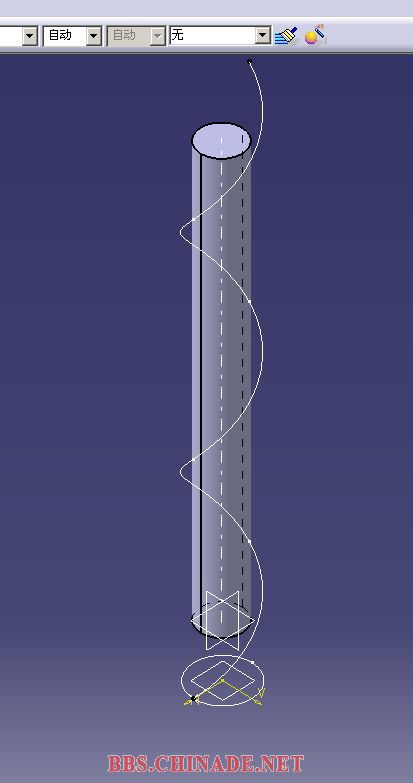

2.做实体拉升和螺旋线

xiaoxiao2126 · 发表于 2010-1-5 14:13:14

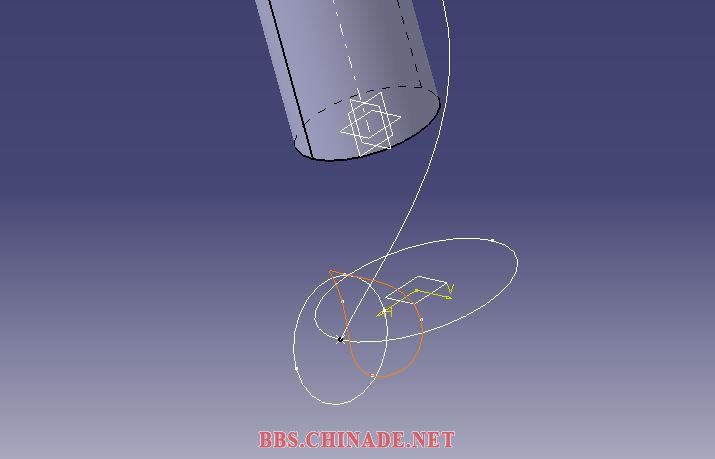

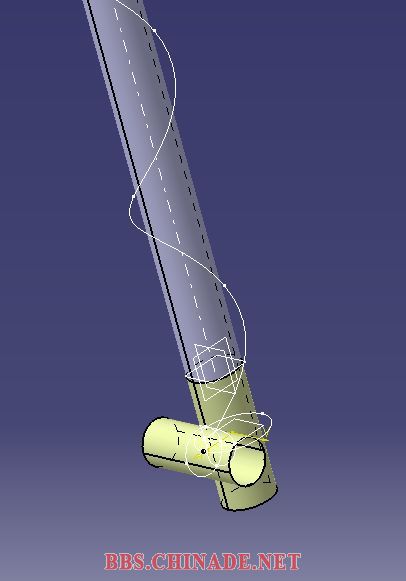

3、做直径43和直径35两个圆柱的交线

xiaoxiao2126 · 发表于 2010-1-5 14:17:25

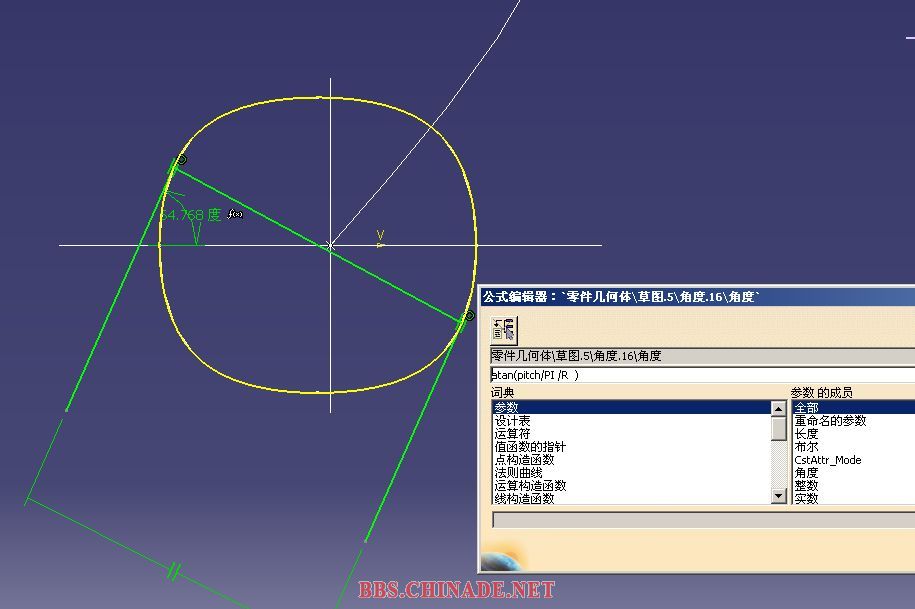

4、在截交线的正投影面上做如图草绘，其中关系式是=atan(pitch/pi/r)

xiaoxiao2126 · 发表于 2010-1-5 14:22:23

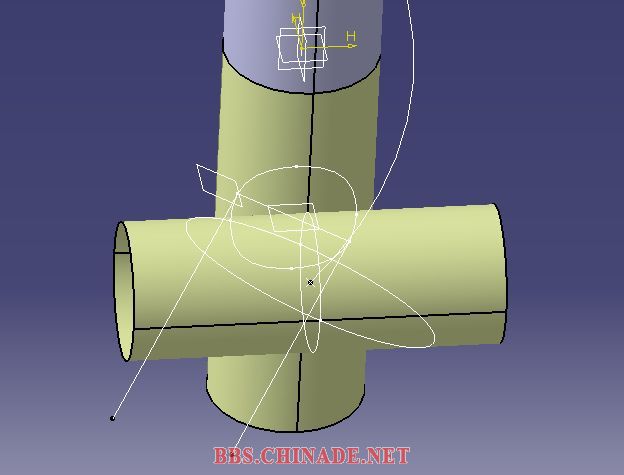

5、过上一步做出来那条连接两条平行线的直线并和草绘平面垂直的A平面。在做A平面和直径35圆柱面的截交线。
