曲面加厚失败原因与解法(实例详解)▲

残剑 · 发表于 2007-7-25 23:52:35

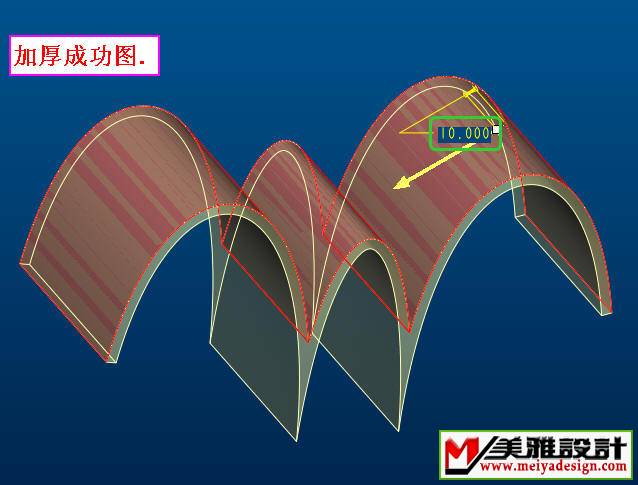

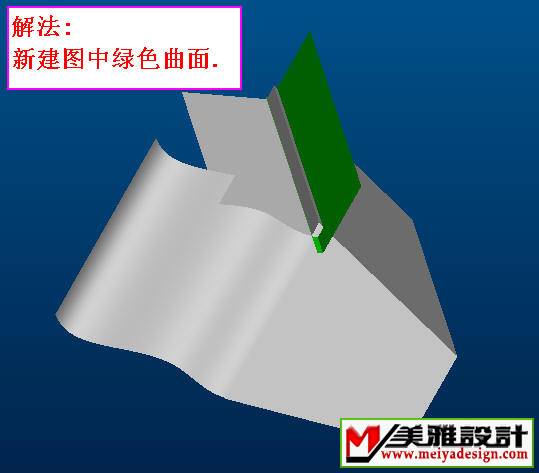

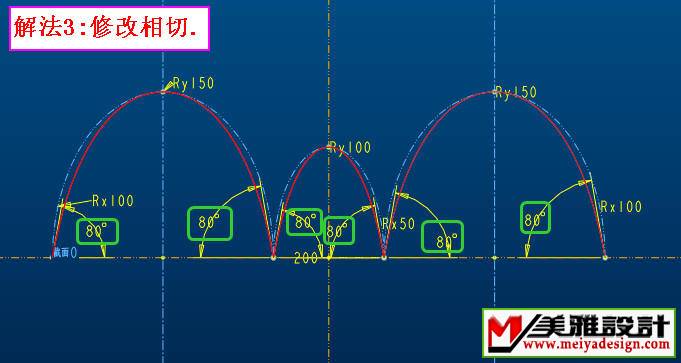

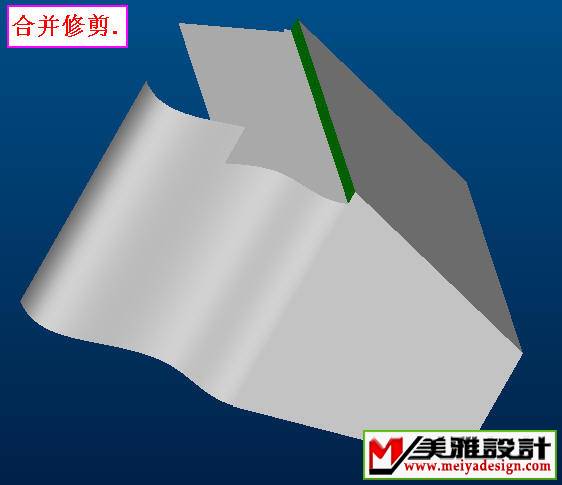

解法3:修改相切,使其相交.

残剑 · 发表于 2007-7-26 21:00:18

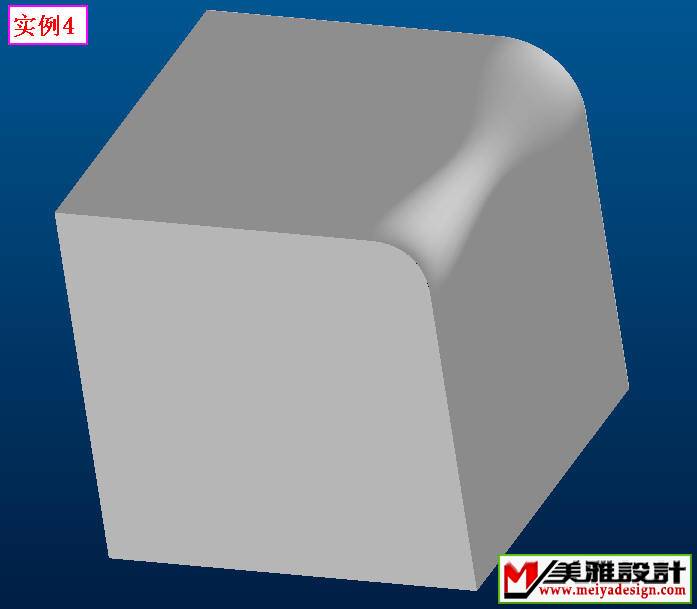

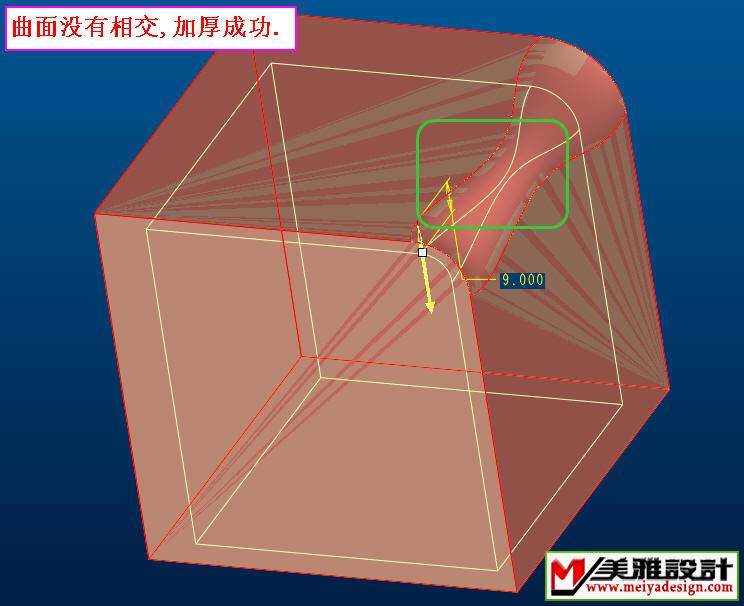

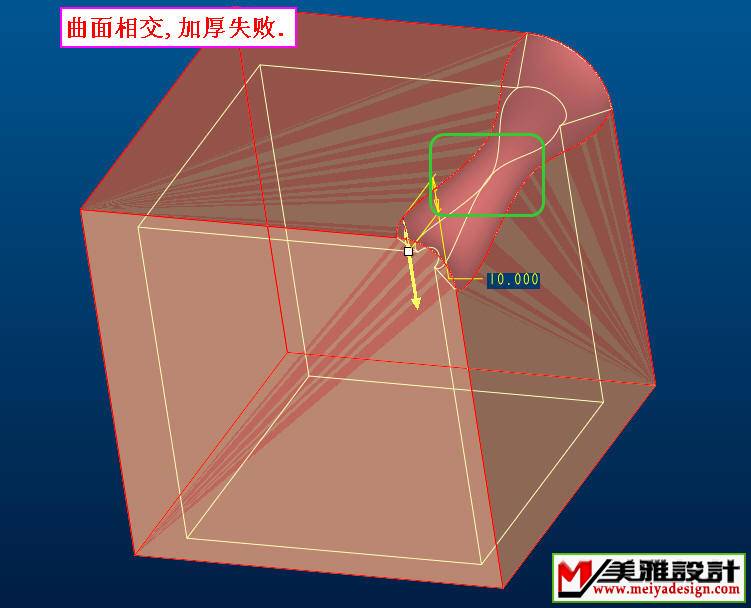

4.圆角太小,曲面产生相交.

残剑 · 发表于 2007-7-26 21:07:36

解法:

当曲面倒角小于你要加厚的厚度时,请先加厚再倒角.
尽可能的在最后时倒角或不倒角改用注释,这样也减少不必要的参照,防止修改特征失败.
也减少了转档时(如IGS)烂面的产生.

残剑 · 发表于 2007-7-26 21:28:01

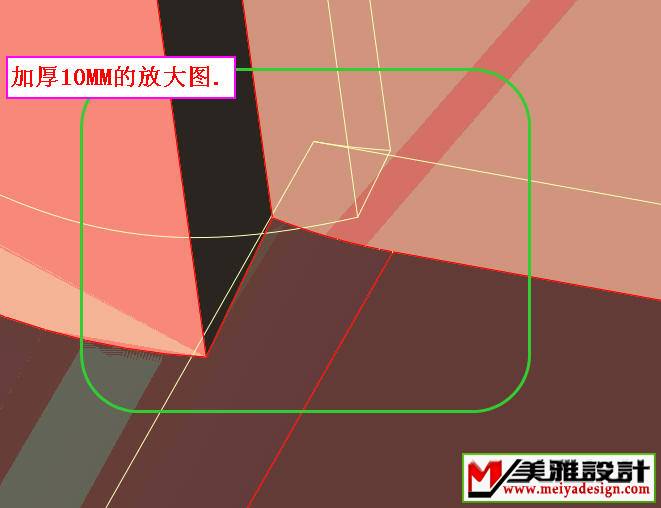

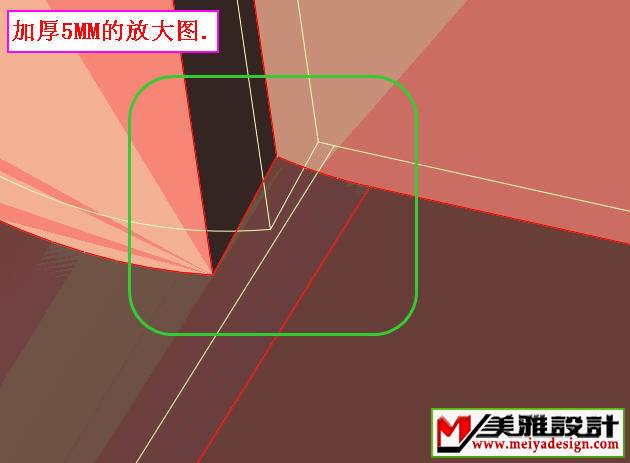

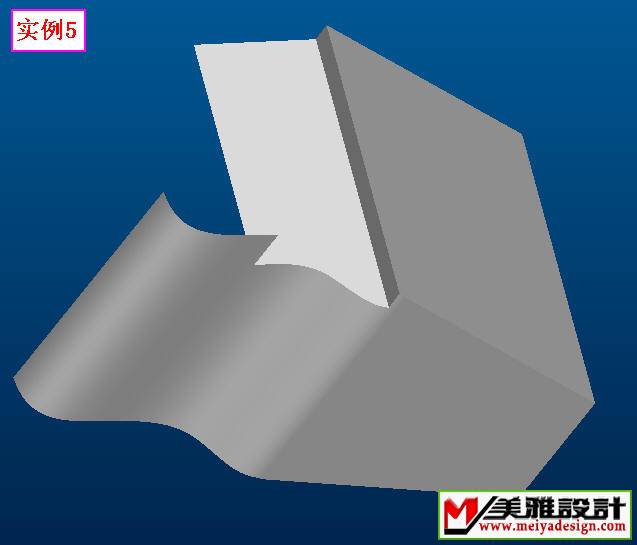

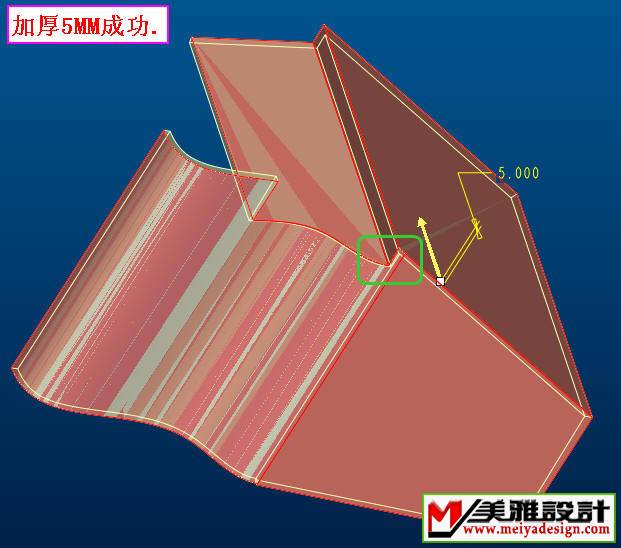

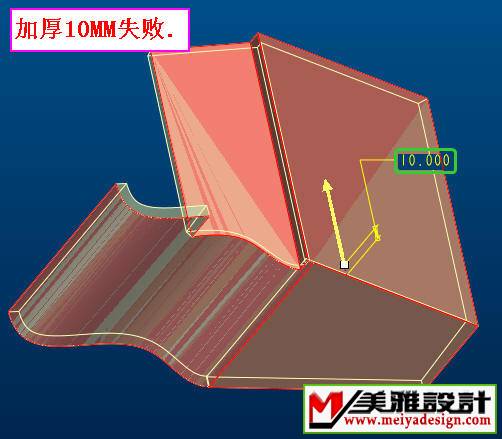

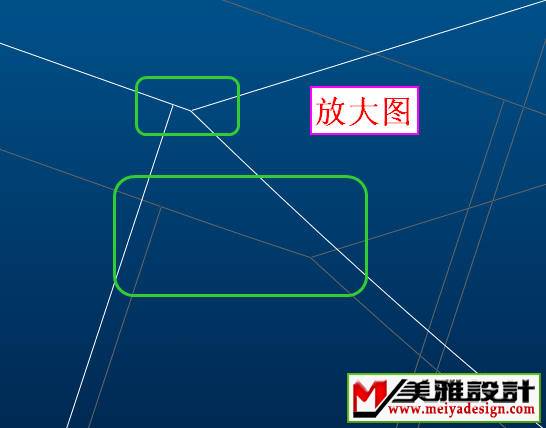

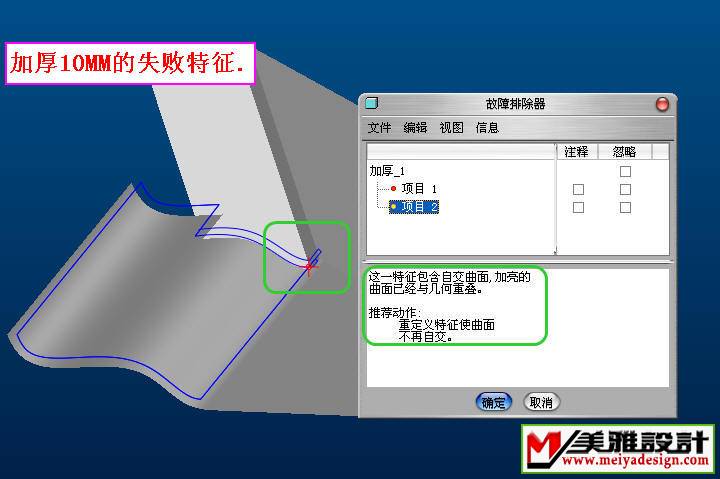

5.曲面边界退化,不能产生交点.

残剑 · 发表于 2007-7-26 21:28:49

........

残剑 · 发表于 2007-7-26 21:32:45

........

残剑 · 发表于 2007-7-26 21:35:08

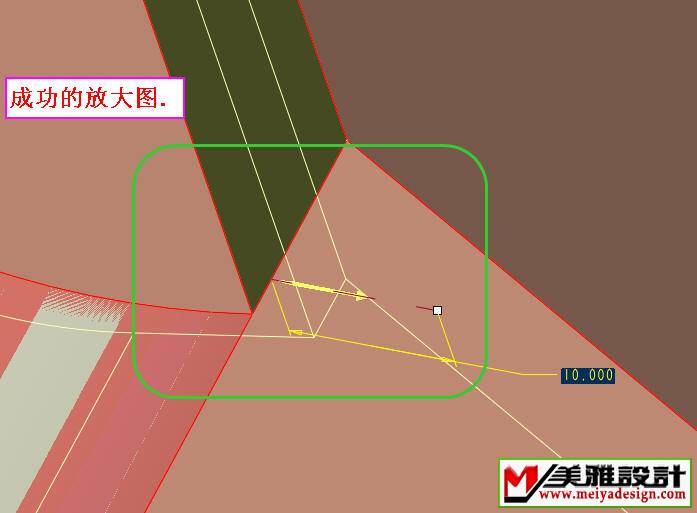

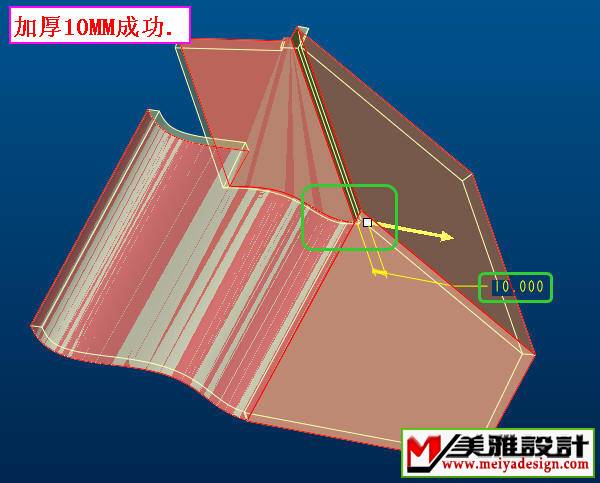

解法1:
最好的办法是:重定义特征或做新的修改.

残剑 · 发表于 2007-7-26 21:36:14

.........

残剑 · 发表于 2007-7-26 21:53:35

解法2:

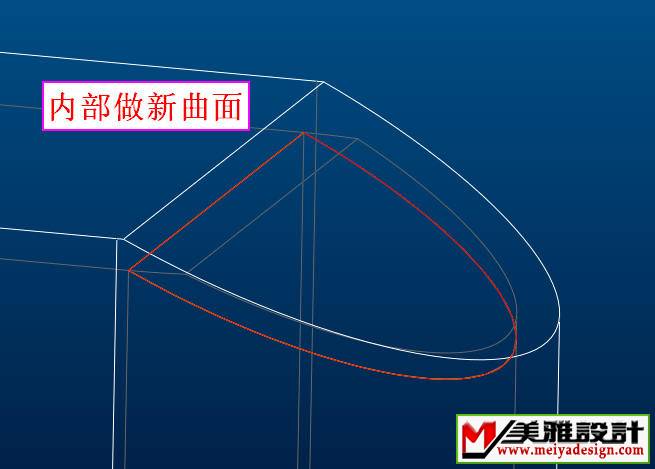

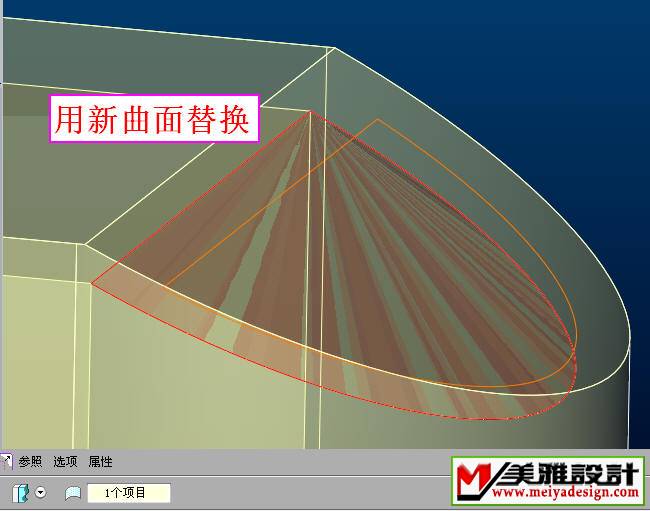

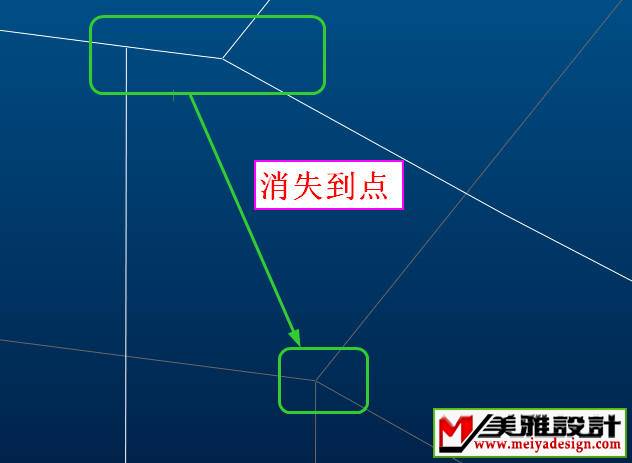

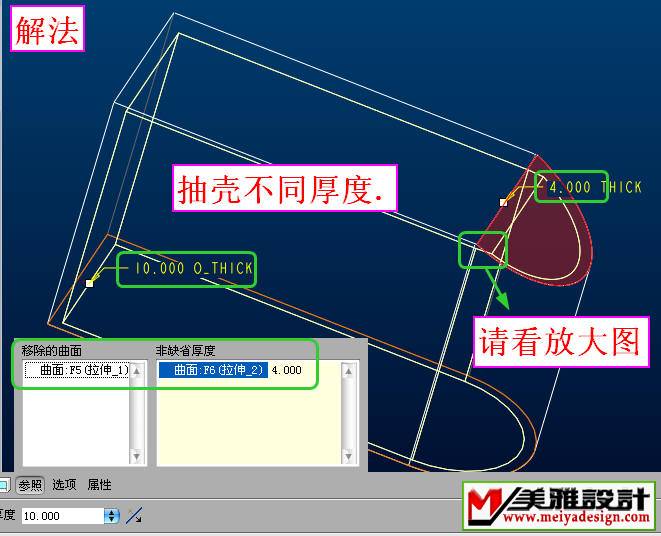

如果外观的要求,用抽壳来定义不同的厚度,再新面替换让线消失到点.

残剑 · 发表于 2007-7-26 22:13:27

...........

[ 本帖最后由 ykplove 于 2007-7-27 00:09 编辑 ]

账号		自动登录	找回密码
密码			注册

[原创教程] 曲面加厚失败原因与解法(实例详解)▲
