曲面加厚失败原因与解法(实例详解)▲

残剑 · 发表于 2007-7-25 21:52:57

此教程已发布到美雅Pro/E学习网
朋友你有过曲面加厚失败吗?你还在为曲面不能加厚而郁闷吗?

那你一定要试试此帖......药到病除......无效退款......现在购买还有赠品哦........

上面纯属搞笑.

原创作品,请批评指点.

做教程很辛苦的,请回帖支持.

[review=飞龙在天]很棒的教程,辛苦了~
教程写得全面精细,体现了认真细致的精神,此帖加入精华,并且另加奖励论坛金币2枚进行奖励!
[/review]

残剑 · 发表于 2007-7-25 22:22:12

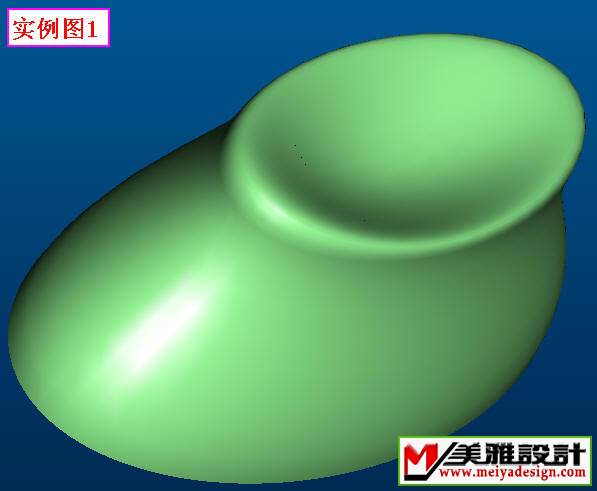

曲面加厚的产品设计重要性不用多讲了.
但是在产品设计中由外观.结构.性能等的原因,往往有很多情况曲面无法加厚.
在此我们就要了解其原因及对策.

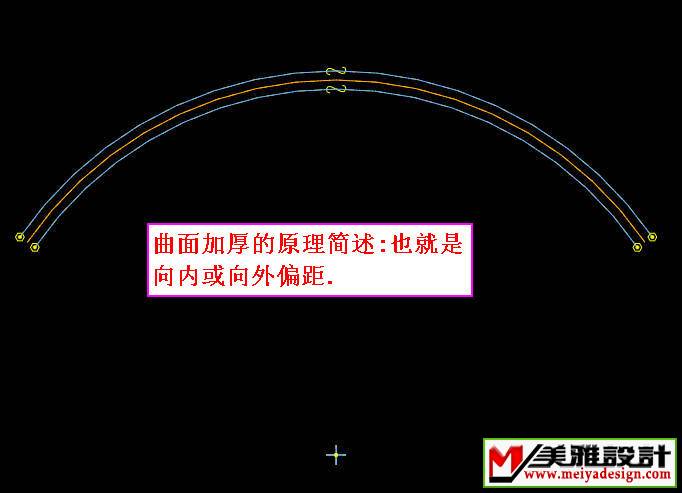

曲面加厚原理就好像是曲面偏距.

残剑 · 发表于 2007-7-25 22:34:01

曲面加厚失败的几种原因:

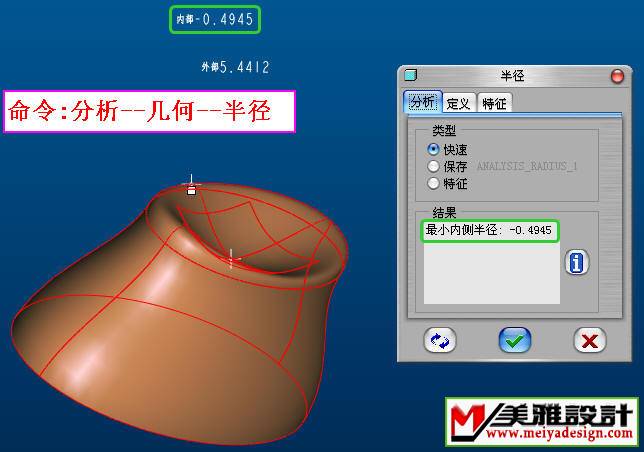

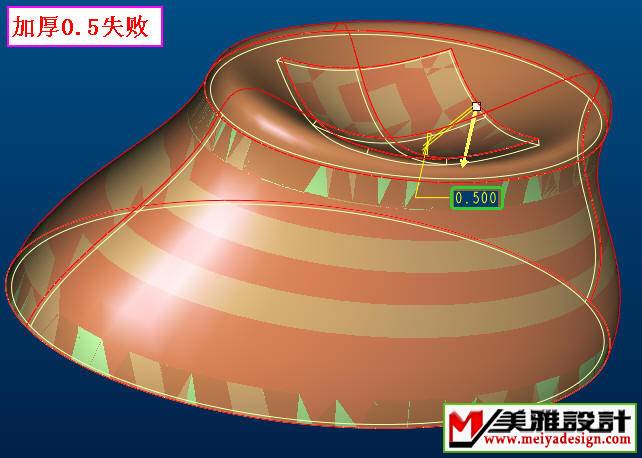

1.曲面的最小半径太小.

[ 本帖最后由 ykplove 于 2007-7-25 22:40 编辑 ]

残剑 · 发表于 2007-7-25 22:37:22

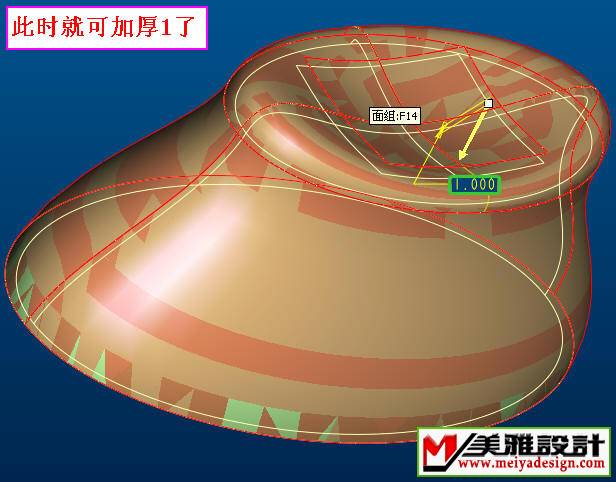

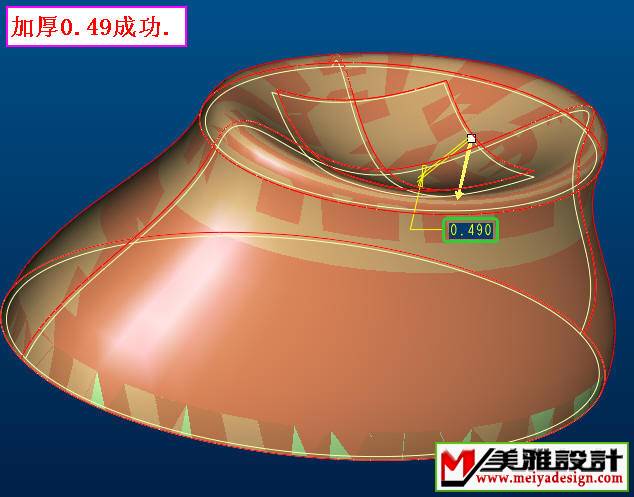

加厚

[ 本帖最后由 ykplove 于 2007-7-25 22:41 编辑 ]

残剑 · 发表于 2007-7-25 22:43:18

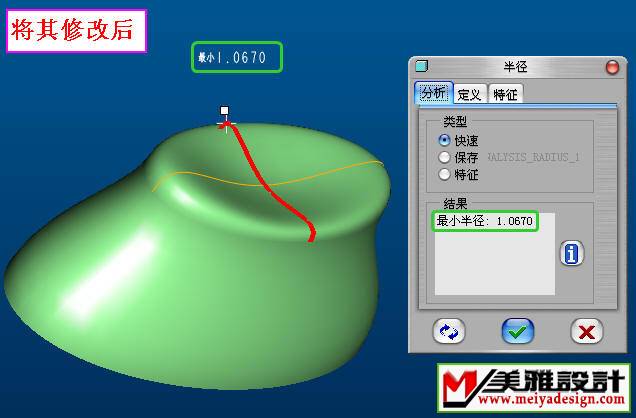

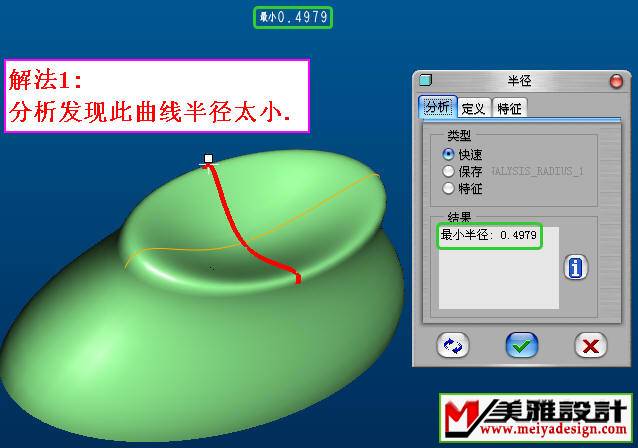

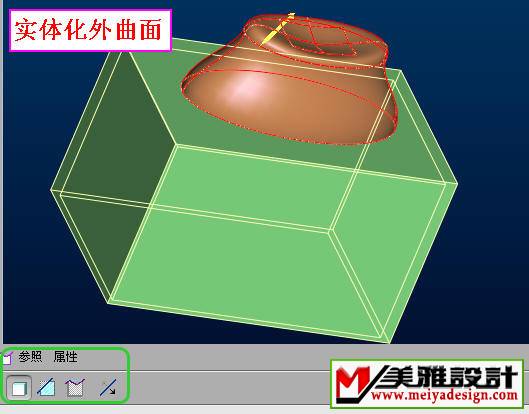

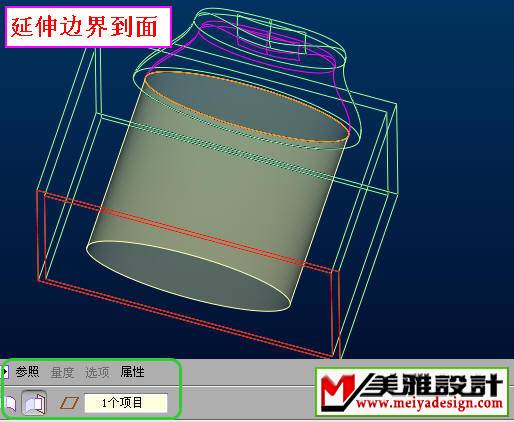

解法1:修改曲面.

[ 本帖最后由 ykplove 于 2007-7-25 22:45 编辑 ]

残剑 · 发表于 2007-7-25 22:44:43

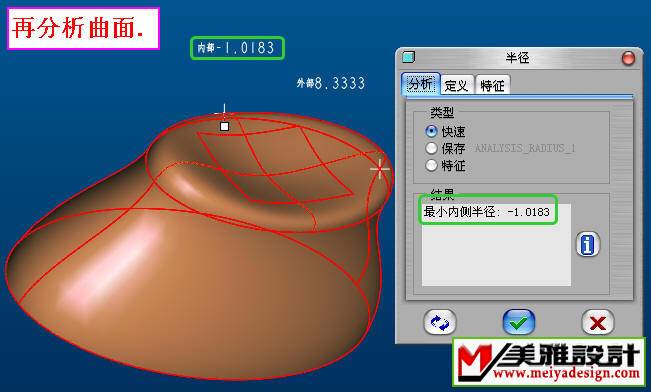

重新分析.加厚.

残剑 · 发表于 2007-7-25 22:51:05

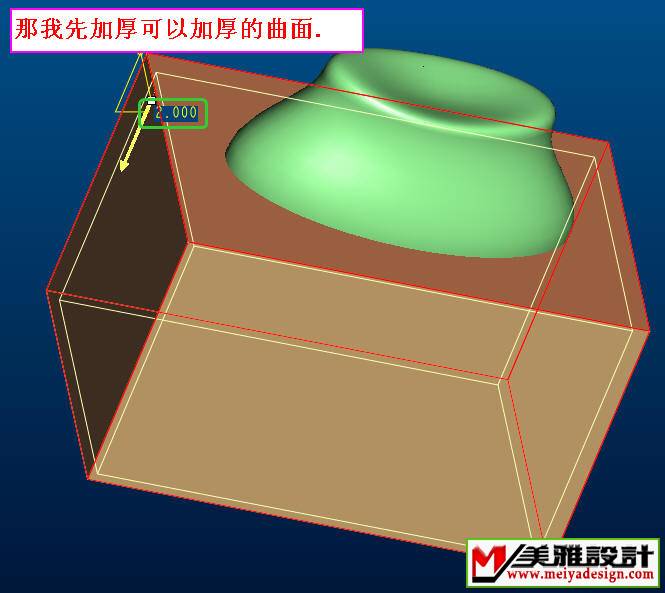

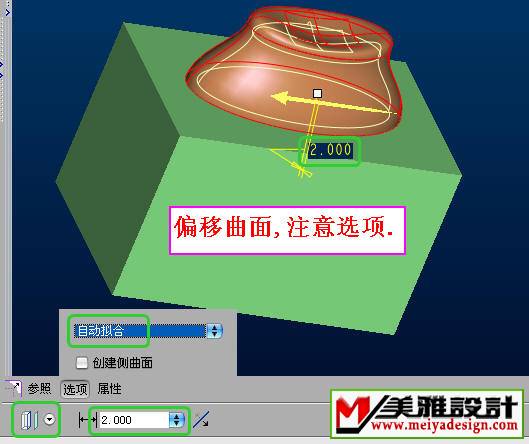

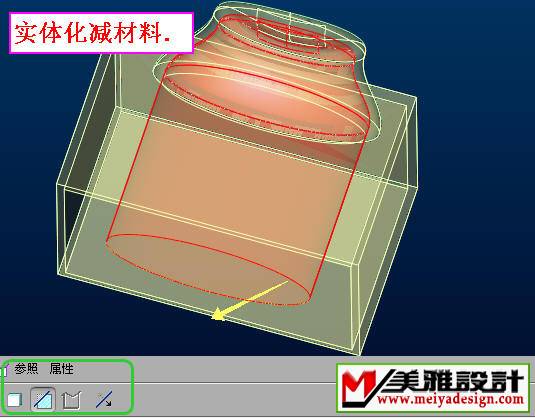

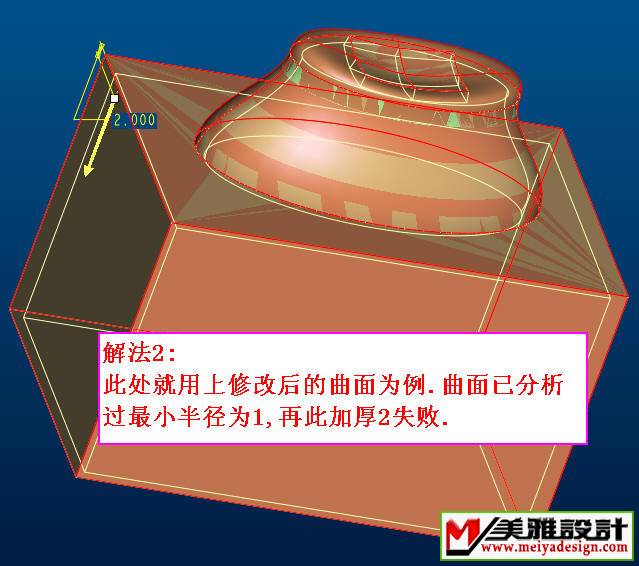

解法2:曲面自动拟合.

残剑 · 发表于 2007-7-25 22:53:20

........

残剑 · 发表于 2007-7-25 22:54:20

.......

残剑 · 发表于 2007-7-25 22:55:10

......
