曲面加厚失败原因与解法(实例详解)▲

残剑 · 发表于 2007-7-25 22:59:03

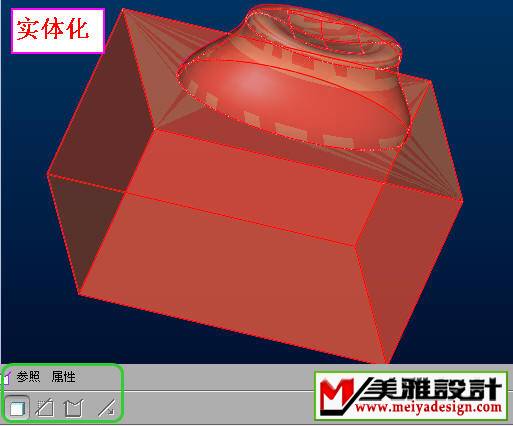

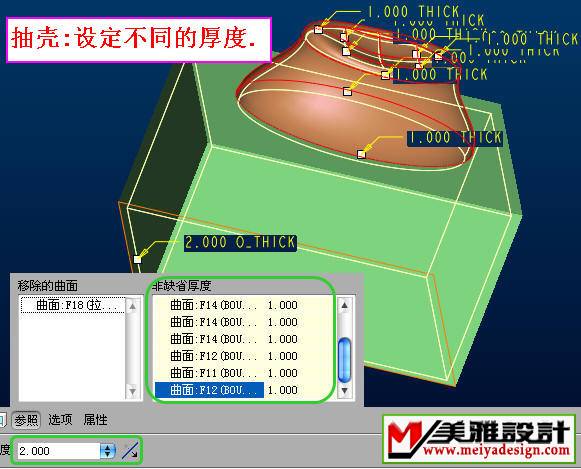

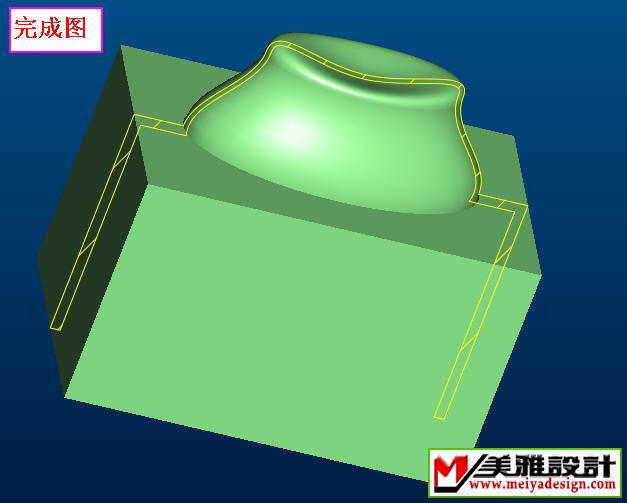

解法3:不同厚度加厚.

残剑 · 发表于 2007-7-25 23:01:23

.........

残剑 · 发表于 2007-7-25 23:32:43

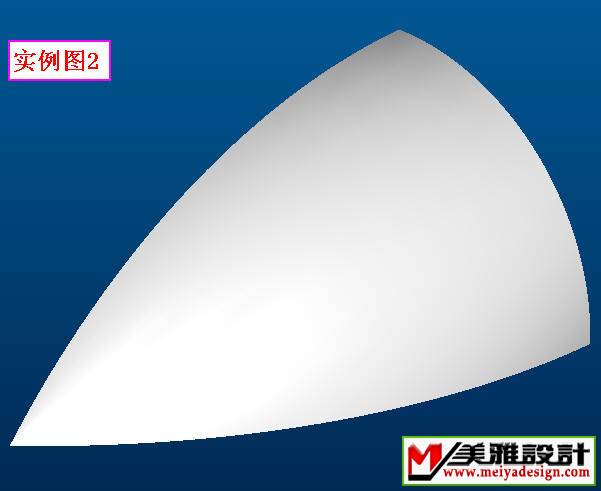

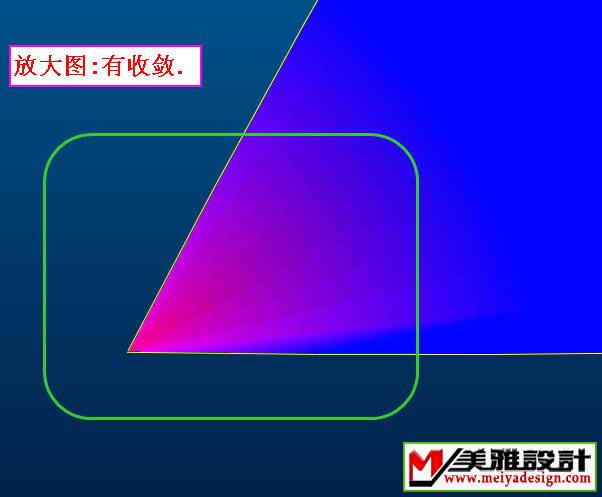

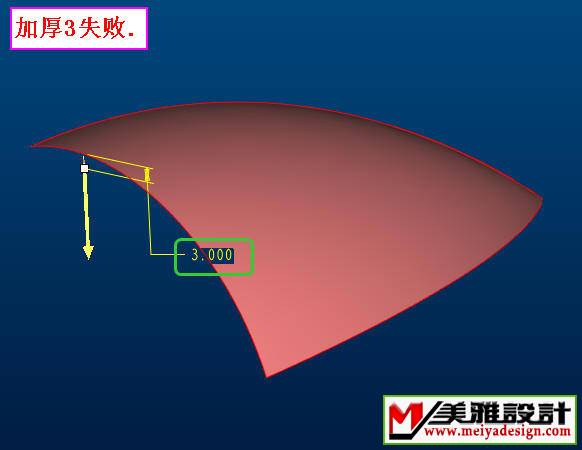

2.曲面有收敛.

残剑 · 发表于 2007-7-25 23:33:42

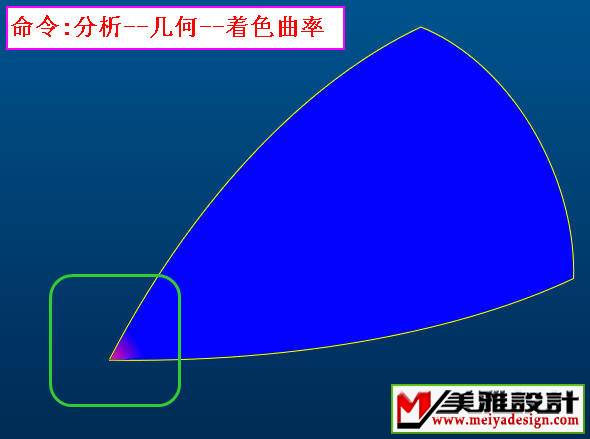

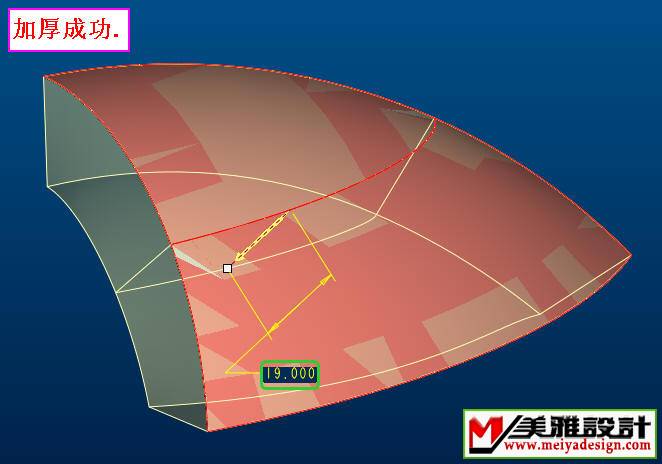

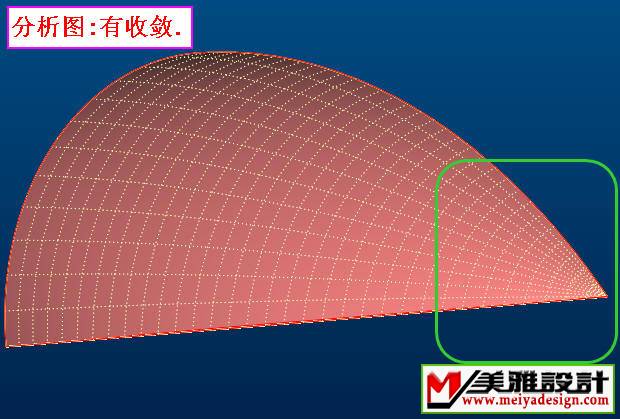

分析,加厚

残剑 · 发表于 2007-7-25 23:36:03

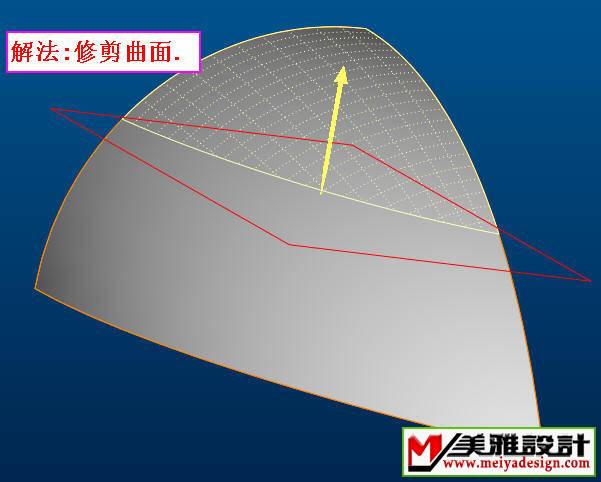

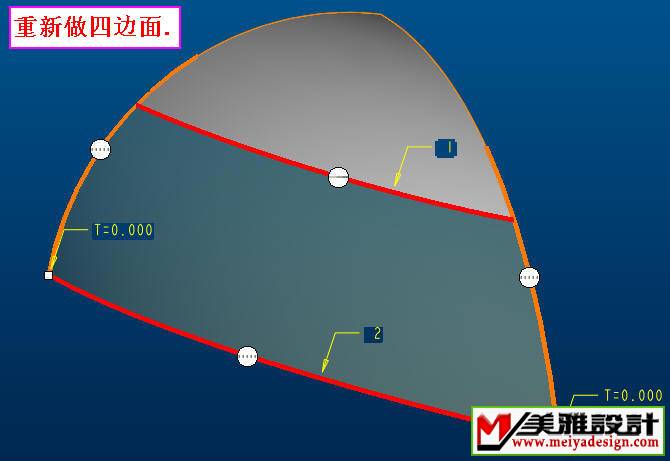

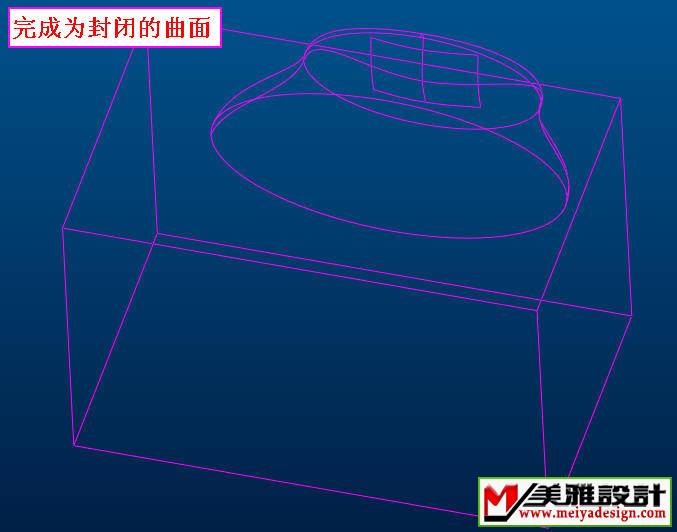

解法:曲面修剪,也就是我们常做的修剪补面.

残剑 · 发表于 2007-7-25 23:36:47

........

残剑 · 发表于 2007-7-25 23:43:39

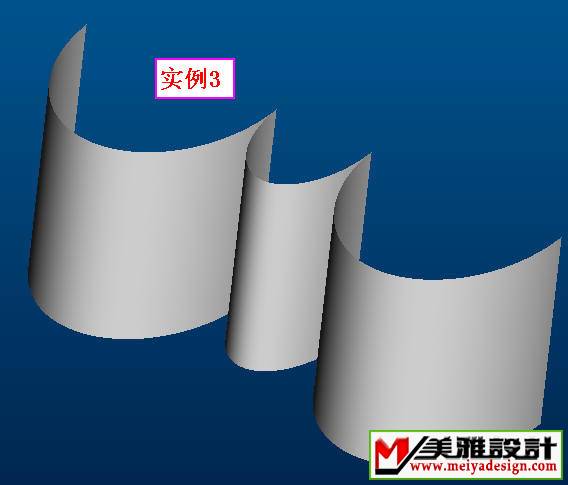

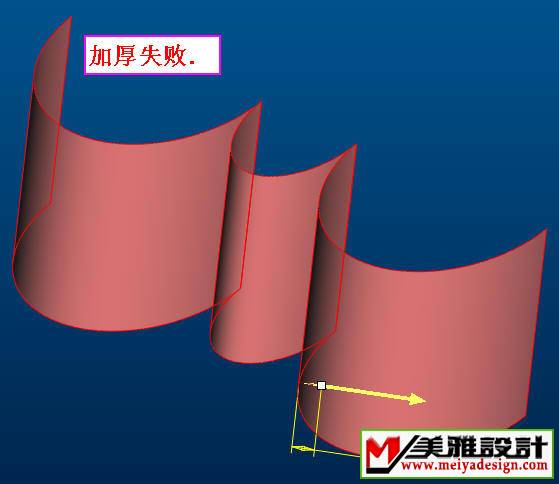

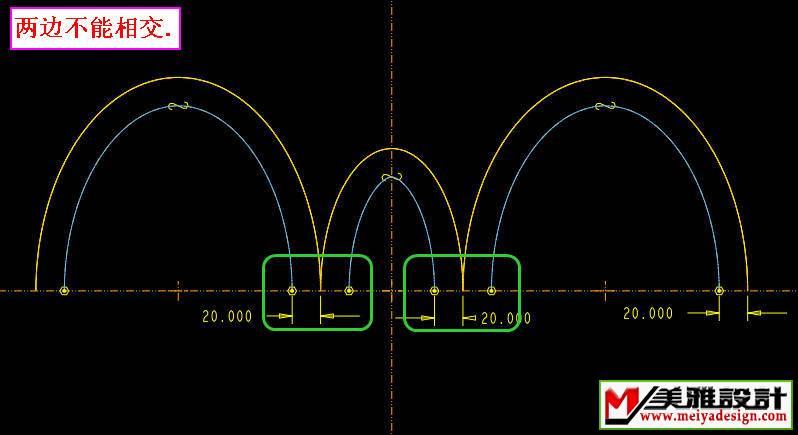

3.曲面偏距不能相交.

残剑 · 发表于 2007-7-25 23:46:23

........

残剑 · 发表于 2007-7-25 23:48:06

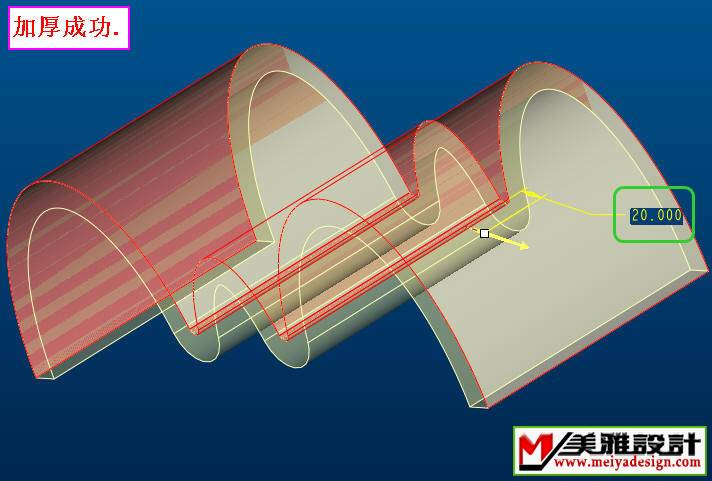

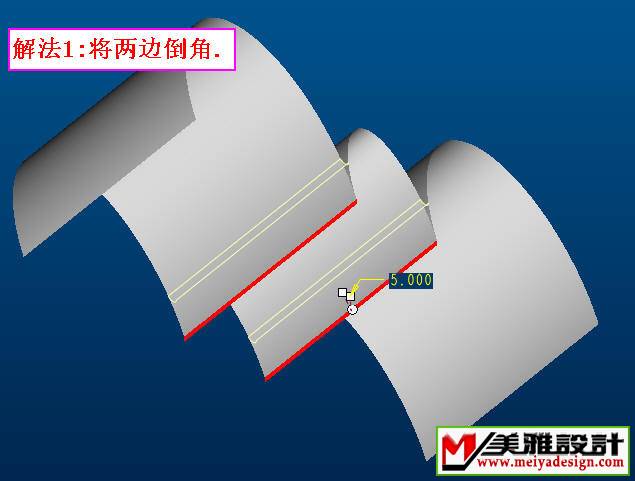

解法1:添加圆角.

[ 本帖最后由 ykplove 于 2007-7-25 23:49 编辑 ]

残剑 · 发表于 2007-7-25 23:51:15

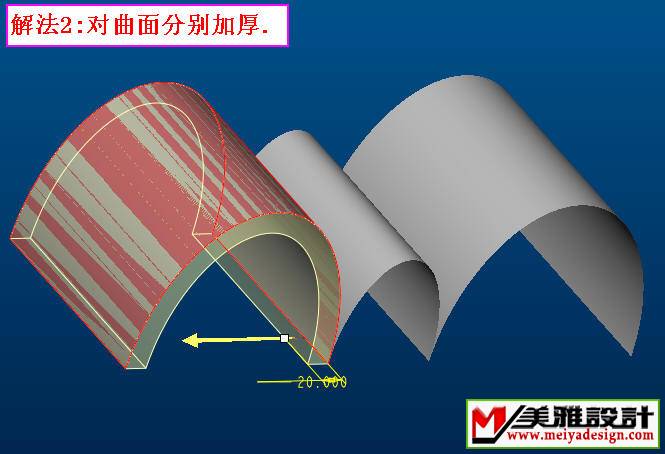

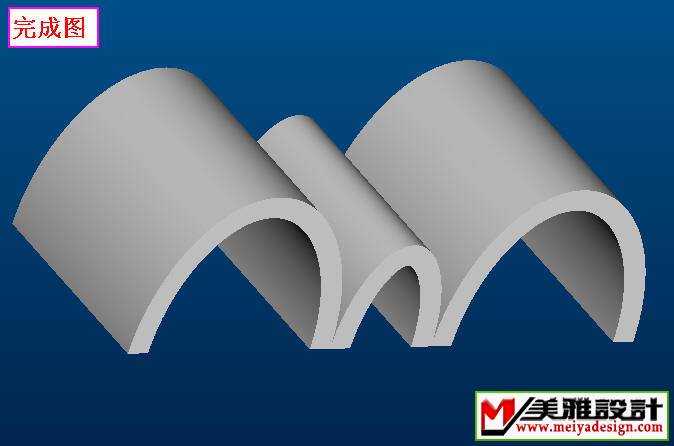

解法2:对曲面分别加厚
