【两次拉伸】建模练习

sdgdjgb · 发表于 2015-12-23 14:05:22

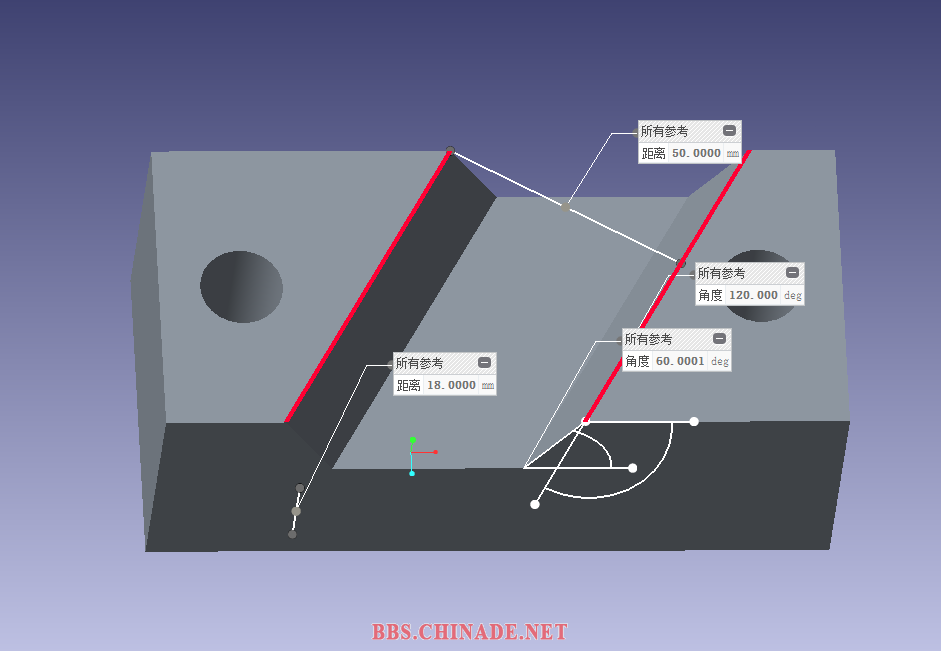

本帖最后由 sdgdjgb 于 2015-12-23 15:03 编辑

wiser-cloud 发表于 2015-12-23 11:06

sdgdjgb · 发表于 2015-12-23 14:46:52

zpj415263 发表于 2015-12-23 10:44

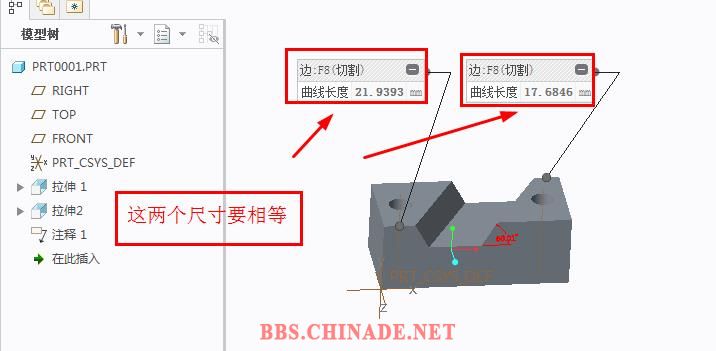

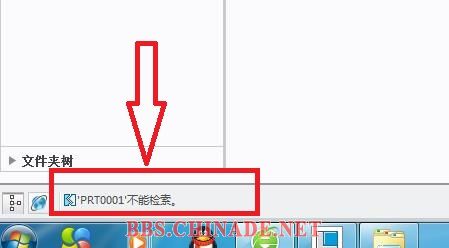

不能检索？

wiser-cloud · 发表于 2015-12-23 15:16:39

prt0002.prt.rar (76.82 KB, 下载次数: 2)

wiser-cloud · 发表于 2015-12-23 15:17:28

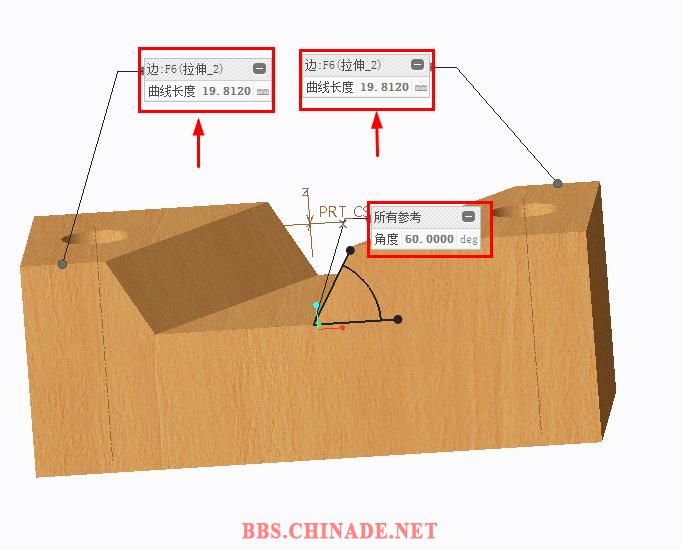

已更正
谢谢老师指点

zhgp09 · 发表于 2015-12-23 15:20:21

很简单的，图中没有槽的定位尺寸

zhgp09 · 发表于 2015-12-23 15:26:34

附件上传一下

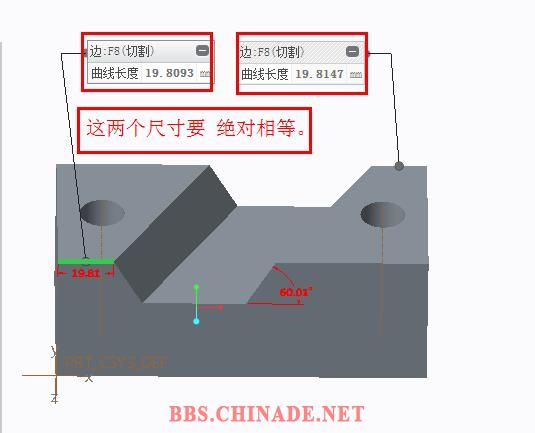

sdgdjgb · 发表于 2015-12-23 16:08:38

wiser-cloud 发表于 2015-12-23 15:16

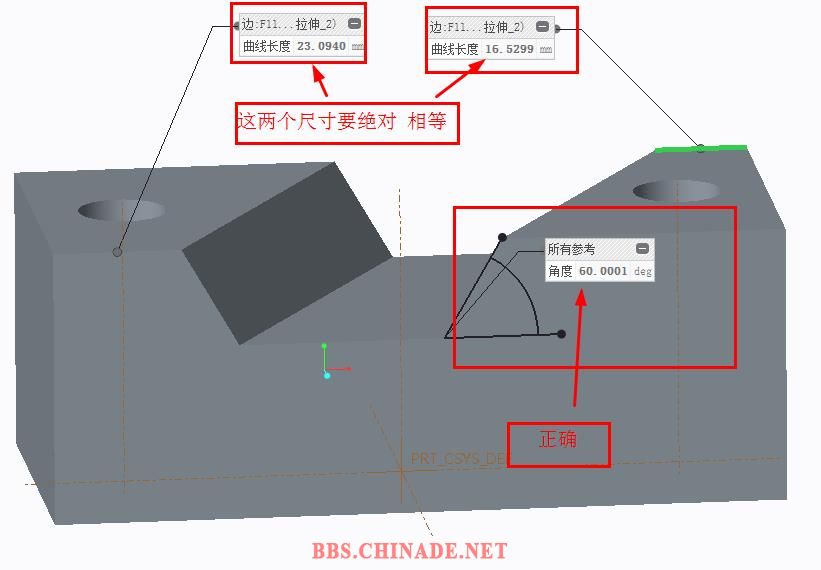

建模的方法还需要改一改。

sdgdjgb · 发表于 2015-12-23 16:15:57

zhgp09 发表于 2015-12-23 15:26
附件上传一下

还需努力一下。。。

528415 · 发表于 2015-12-23 19:21:45

本帖最后由 528415 于 2015-12-23 19:25 编辑

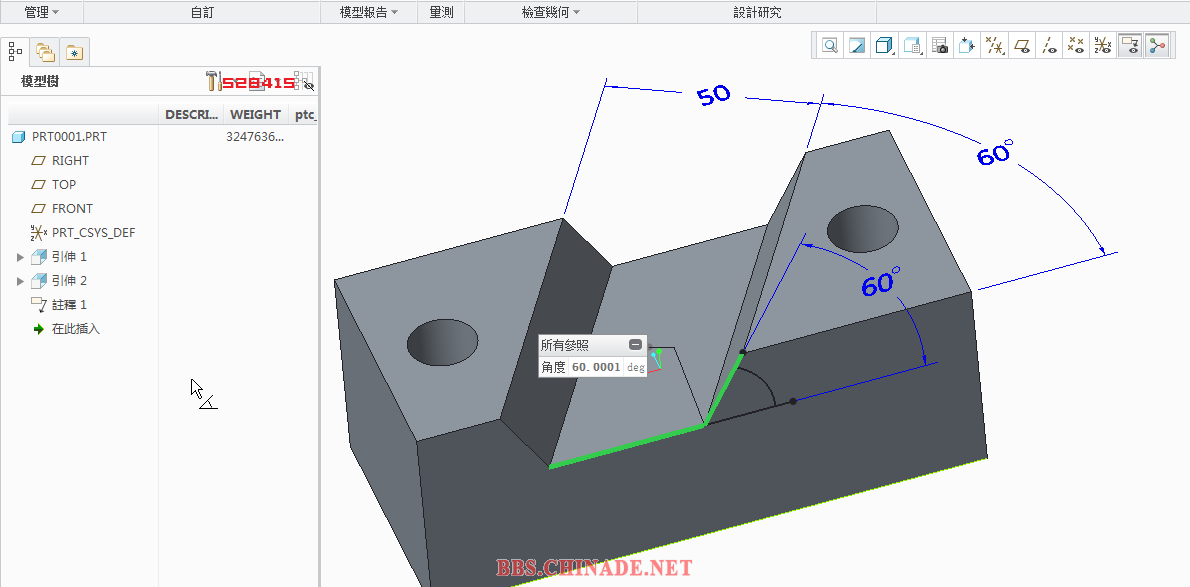

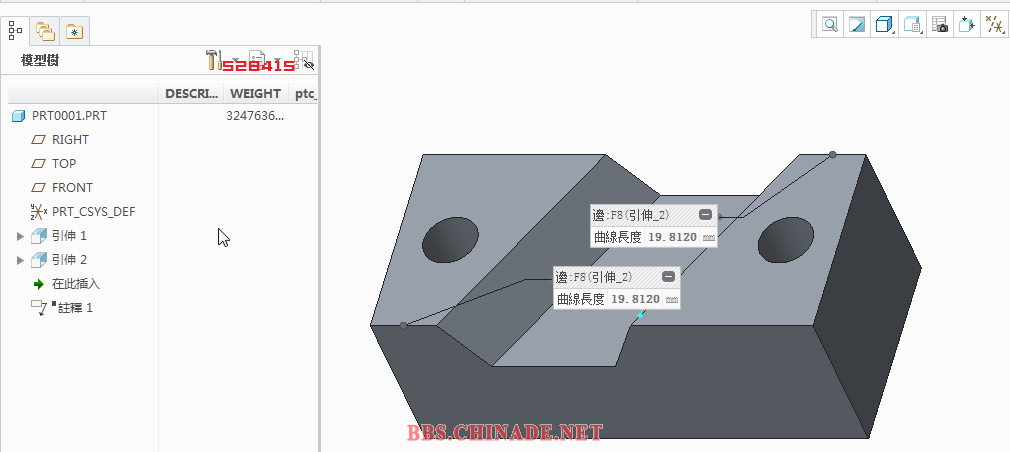

纯属灌水，点击小图看大图。

勇者锋狂 · 发表于 2015-12-23 21:07:31

OME 发表于 2015-12-22 22:59
难点就在于怎么精确的求出拔模角

通过高中学习到的立体几何知识，可以算出来拔模角度的正切值等于2即，tanα=2，arctan(2)=26.56505度。我之前的那个角度值是一步一步试探出来的。

账号		自动登录	找回密码
密码			注册

[题目] 【两次拉伸】 建模练习
