【两次拉伸】建模练习

sdgdjgb · 发表于 2015-12-22 09:25:59

本帖最后由 sdgdjgb 于 2015-12-22 09:39 编辑

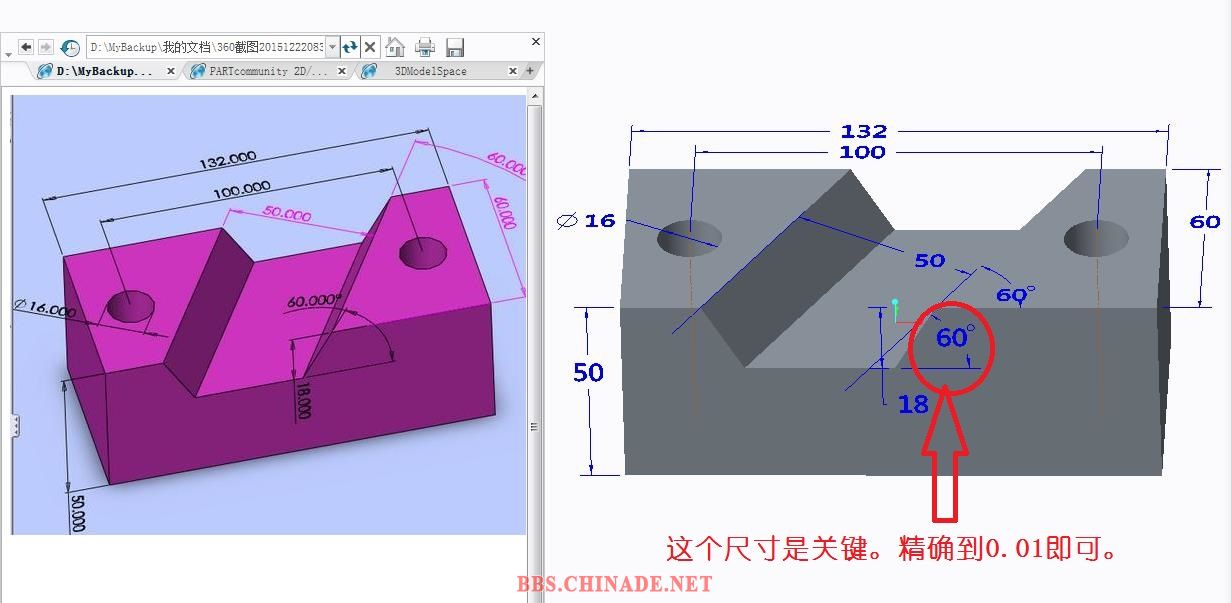

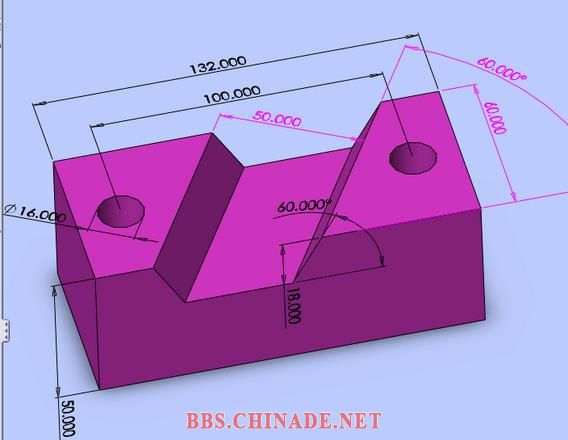

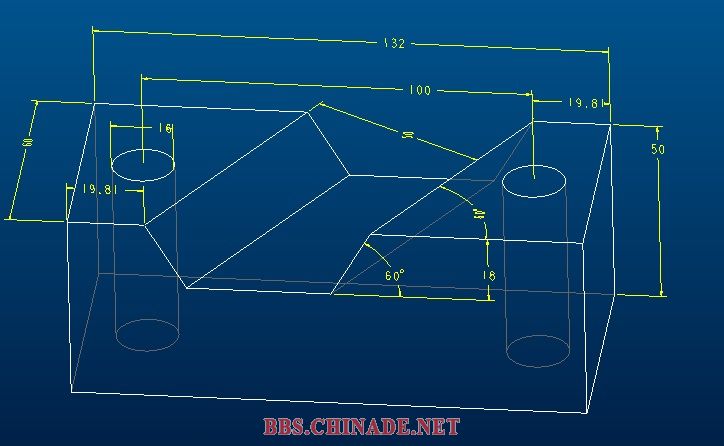

如下图：（首次由UG建模，本次图片是SW建模。。。）

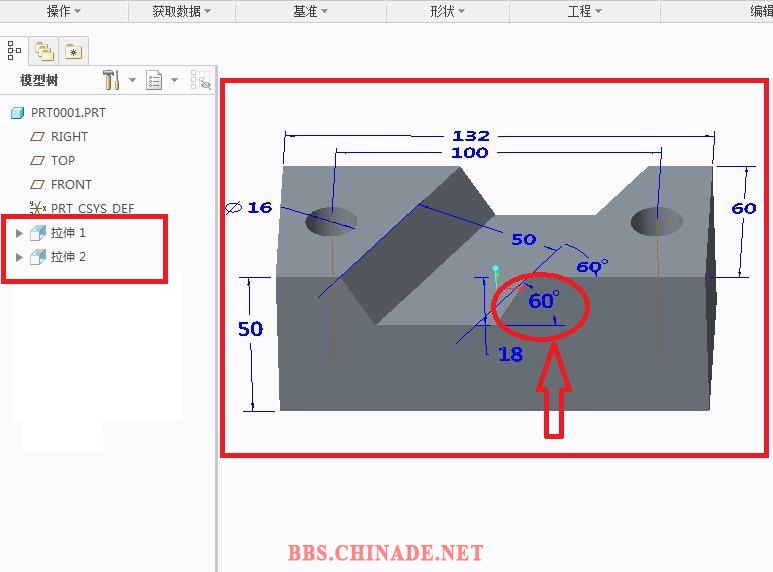

建模如下图：

题目要求：
1.上传图片及prt（权限100）
2.三维标注。特别是上图红圈内的 60° 一定要标出来。关键就是这里的建模方法。
3.技术加 1~3 分
4.截至日期：2015年12月31日.

两次拉伸.prt.zip (53.4 KB, 下载次数: 0)

aasohu · 发表于 2015-12-29 12:38:35

好象是要用creo的切剪，锥度？
用proe5的就投下机了。
权限没意义，就不加了

zxcvbnm3315 · 发表于 2015-12-22 10:14:05

貌似简单，实则技巧性很强。试试看。

饺子 · 发表于 2015-12-22 14:34:50

本帖最后由饺子于 2015-12-22 17:21 编辑

最笨的方法，不知道何不合格的呢？

饺子 · 发表于 2015-12-22 14:38:37

本帖最后由饺子于 2015-12-22 14:45 编辑

为什么上传不了的呢？

饺子 · 发表于 2015-12-22 14:52:37

饺子发表于 2015-12-22 14:38
为什么上传不了的呢？

好的，我试试看

饺子 · 发表于 2015-12-22 15:30:29

饺子发表于 2015-12-22 14:38
为什么上传不了的呢？

还是不行...上传完之后没有文件名字显示的...

sdgdjgb · 发表于 2015-12-22 19:47:39

饺子发表于 2015-12-22 15:30
还是不行...上传完之后没有文件名字显示的...

用 IE浏览器，试一试。

OME · 发表于 2015-12-22 20:13:55

感觉还是蛮简单的，来抢分啦

sdgdjgb · 发表于 2015-12-22 20:30:16

本帖最后由 sdgdjgb 于 2015-12-22 21:31 编辑

OME 发表于 2015-12-22 20:13
感觉还是蛮简单的，来抢分啦

没有那么简单。。。

董嘉航 · 发表于 2015-12-22 21:58:01

转30度的基准平面，底部是116.56度，按你的测量是60.0055.郁闷啊，图片传不上来。
