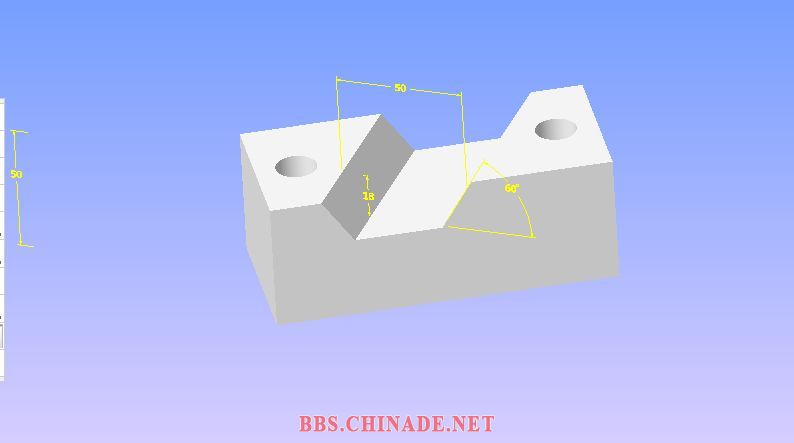

【两次拉伸】建模练习

OME · 发表于 2015-12-22 22:25:48

本帖最后由 OME 于 2015-12-22 23:04 编辑

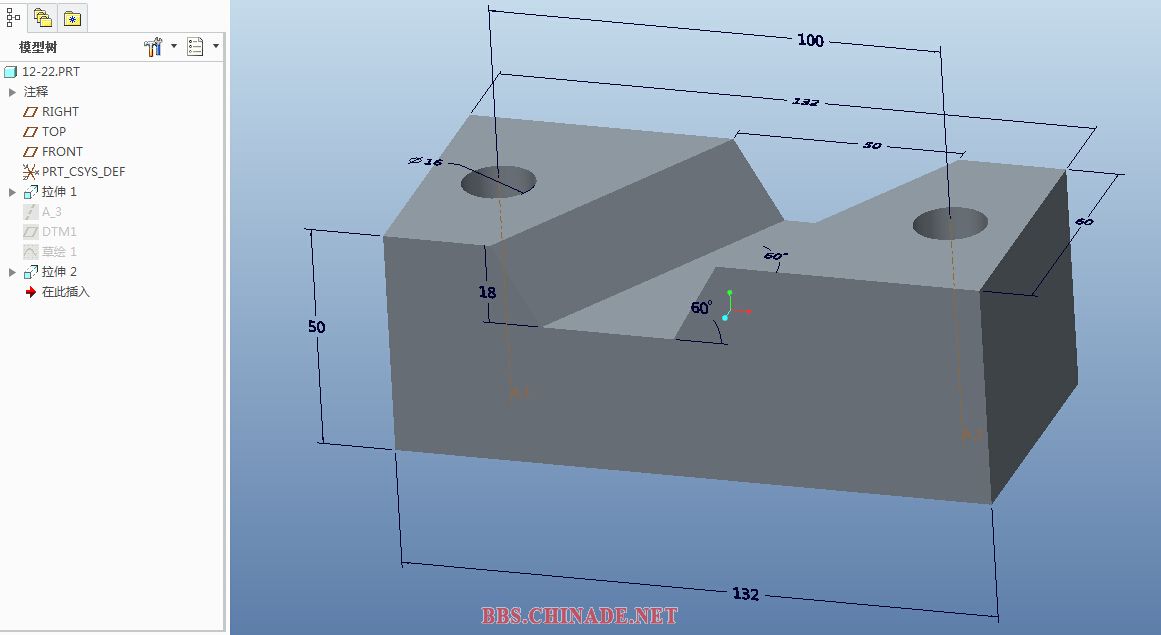

调式之后的图。我的方法很笨，一点点的调角度。。。。。。。

勇者锋狂 · 发表于 2015-12-22 22:33:10

1.一个基本的带孔拉伸
2.一个基本的拉伸切除+拔模角度设置为26.6度左右基本上就可以满足上图要求。

OME · 发表于 2015-12-22 22:59:57

勇者锋狂发表于 2015-12-22 22:33
1.一个基本的带孔拉伸
2.一个基本的拉伸切除+拔模角度设置为26.6度左右基本上就可以满足上图要求。

难点就在于怎么精确的求出拔模角

饺子 · 发表于 2015-12-22 23:58:50

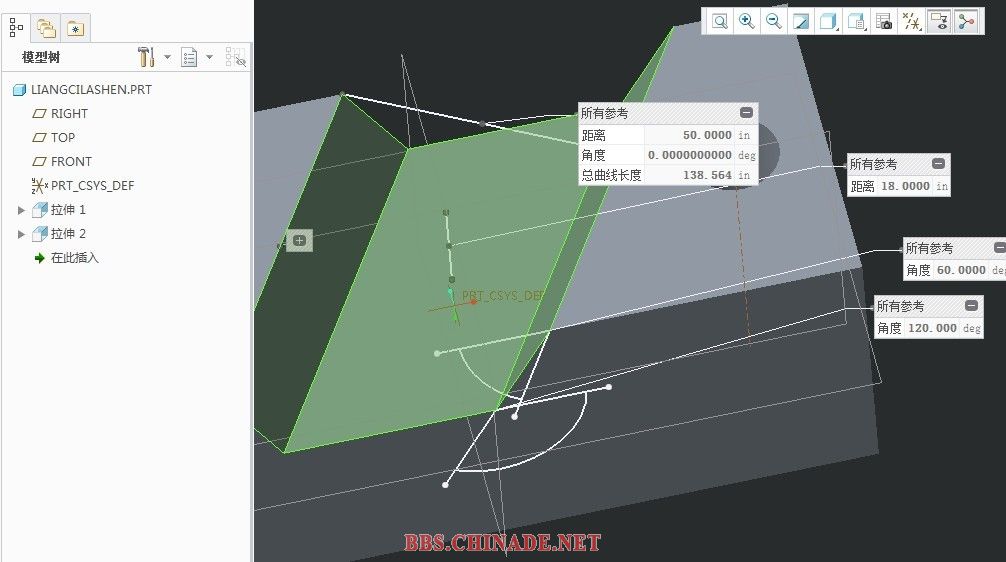

我的笨方法是一个带孔的拉伸，而后在正前面中心做一个草绘，再建一个平面跟前面草绘平面是60度夹角...
而后在新平面草绘.....投影....再另投影置于中心.....再拉伸除料......

饺子 · 发表于 2015-12-23 07:41:25

本帖最后由饺子于 2015-12-23 08:40 编辑

.........

zpj415263 · 发表于 2015-12-23 10:44:55

prt0001.prt.rar (114.87 KB, 下载次数: 2)

wiser-cloud · 发表于 2015-12-23 11:05:37

请老师PP
thanks very much

wiser-cloud · 发表于 2015-12-23 11:06:23

prt0001.prt.rar (70.47 KB, 下载次数: 7)

smalljiajia · 发表于 2015-12-23 12:30:25

C:\Users\Administrator\Desktop

smalljiajia · 发表于 2015-12-23 12:35:24

做的好像有点不符合标准··
