xiao_shui · 发表于 2007-5-25 09:40:57

22.执行Surface>>Offset Surface,选择镜片曲面,在Top视图中向上偏移0.7个单位。

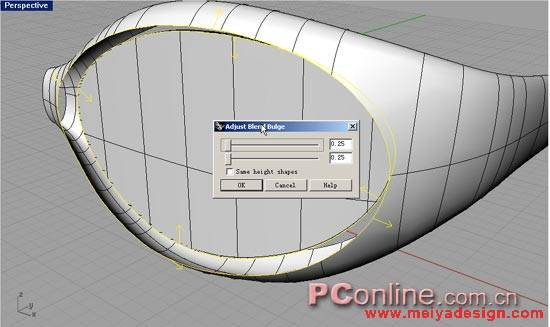

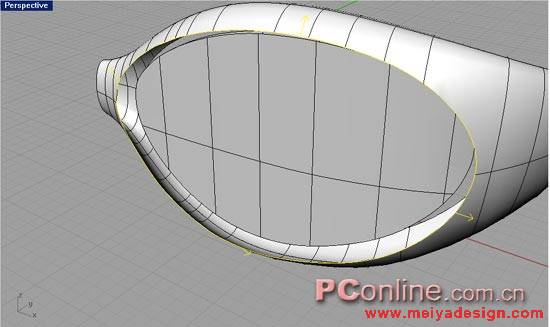

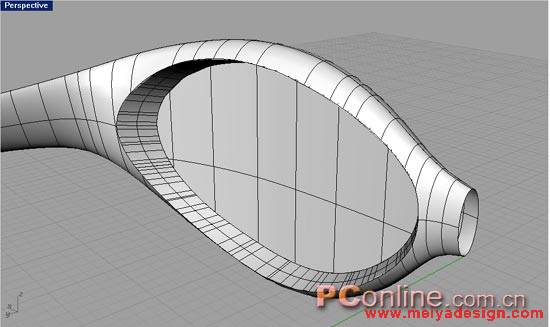

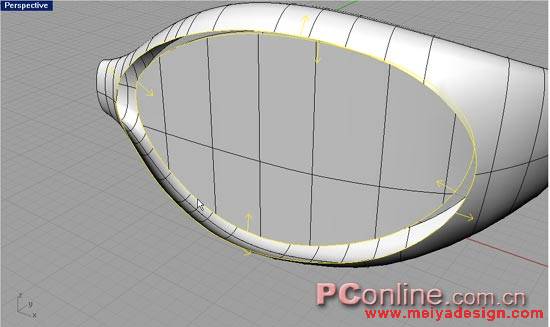

　　23.执行Surface>>Loft,命令提示Select curve to loft,选择如3-31所示的边，命令提示Select curve to loft.Press Enter when done,选择如3-32所示的边,右键确定,命令提示Adjust curve seams,右键确定弹出对话框，单击OK即可(如3-33所示)，用同样的方法，在镜片的背面也形成一个loft面（如3-34和3-35所示）。

xiao_shui · 发表于 2007-5-25 09:41:47

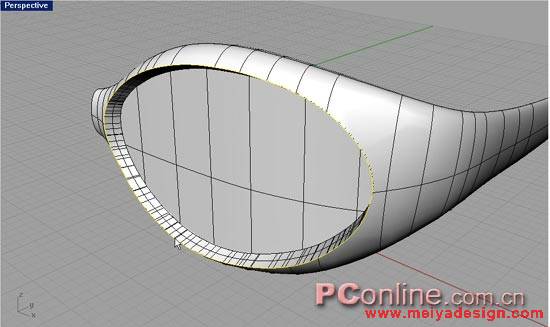

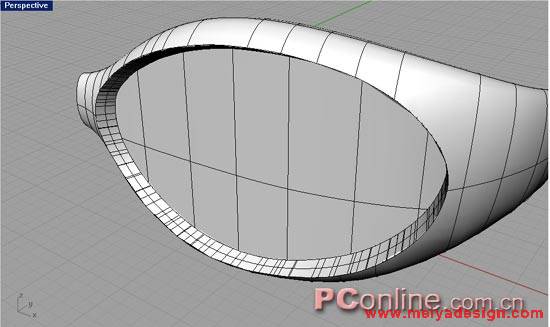

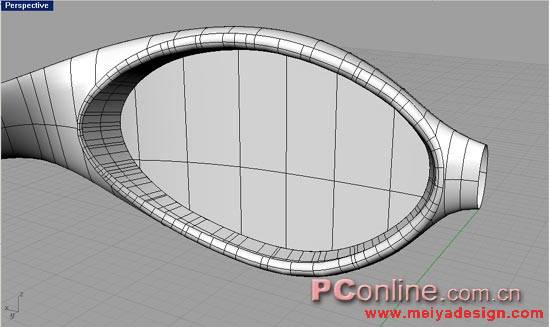

24.利用JOIN命令将，镜框曲面和上一步中的两个loft曲面结合在一起，执行Solid>>Fillet Edge,命令提示Select edges to fillet,键入0.7,回车确定，选择镜框曲面和loft面结合的边缘（如3-36所示），回车确定，用同样的方法选择背面的结合边缘，在两个面见倒一个圆角如3-37所示

xiao_shui · 发表于 2007-5-25 09:42:27

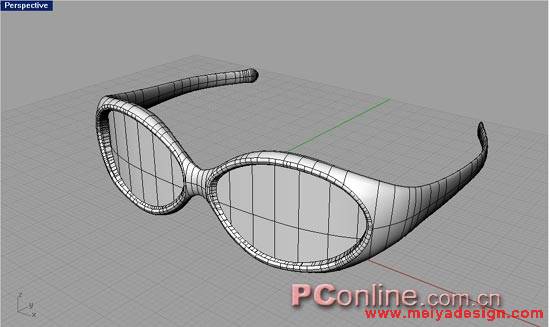

25.进入Top视图，将做好的眼镜右半部分镜像复制到左边（最终效果如3-38所示）。
