眼镜教程

xiao_shui

在本例中将锻炼大家使用Control Points绘制曲线的能力及用Control Points绘制曲线后利用其上的控制点来重新建造曲线，如能掌握此小技巧并能旁敲类推，在以后的建模中将会起到很大的作用，因为毕竟犀牛建模靠的就是Nurbs曲线，只要曲线搞定了，那么生成面就不是什么问题了，好了，废话不多说，开始动工。

　　1.执行Curve>>Free_Form>>Control Points,在Front视图中绘制如3-1所示的一条曲线，曲线的绘制也可在命令行中输入如下数据得到

　　0，5.273

　　2.897，5.777

　　5.461，8.284

　　9.190，10.791

　　14.784，12.774

　　20.203，13.182

　　26.146，12.541

　　32.439，11.2

　　37.567，9.742

　　39.315，9.042

　　40.539，8.401

　　Enter确定完成曲线绘制（建议曲线的绘制是通过自己对控制点的调整而得到的，这样可以训练自己对控制曲线的一些感觉）。

xiao_shui

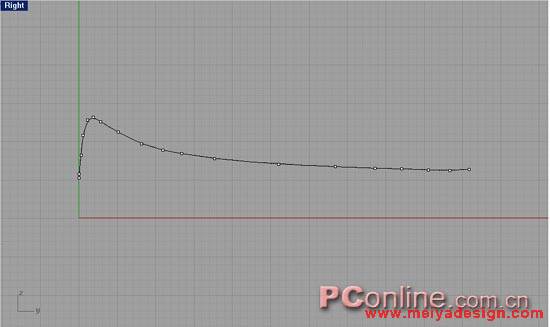

2.进入Top视图，把刚才绘制的曲线调整成如3-2所示的样子，使之有一定的弧度,进入Right视图调整各可控点如3-3所示，尽量保证各点间的曲线光华

xiao_shui

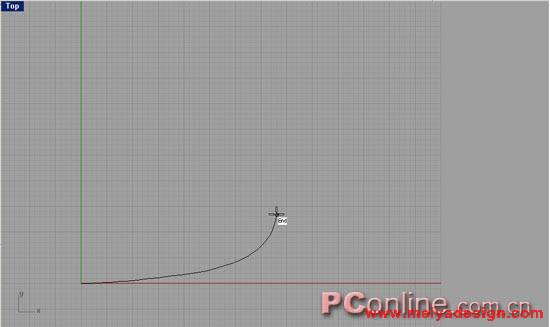

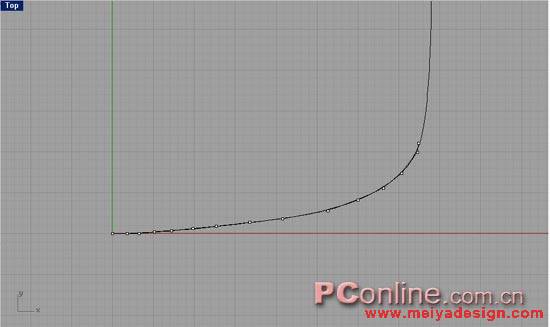

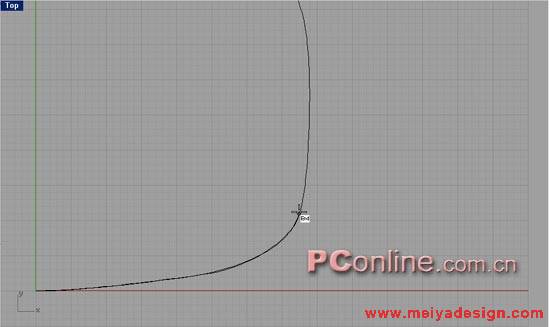

3.进入Top视图，打开Osnap>>End端点捕捉，打开Planar平面绘图模式（使用该模式可将任一图形绘制在同一平面上），再次使用Cotrol Points,捕捉刚才绘制曲线的一个端点作为曲线的开始端点（如3-4所示），绘制如3-5所示的一条曲线。

xiao_shui

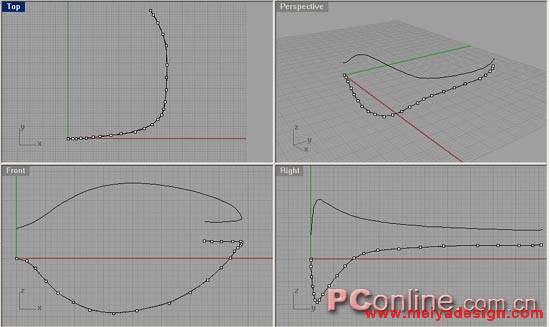

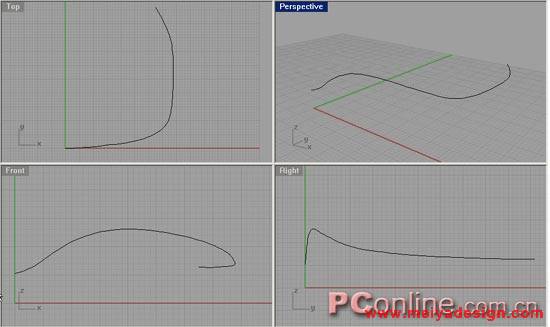

　4.进入Right视图，把刚才绘制的两条曲线的控制点都显示出来，调整各可控点的位置如3-6所示，现在曲线在各视图中的位置应该如3-7所示。

xiao_shui

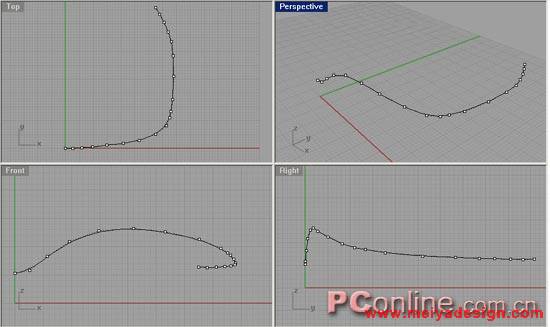

5.再次利用Cotrol Point绘制曲线，把End捕捉关闭，打开Osnap>>Point编辑点和控制点的捕捉，在P视图中依次连接两条曲线的控制点，完成曲线的绘制，最后删除前面完成的两条曲线，留下最长的这一条（如3-8所示）。

　　利用这种方法我们把两条曲线合二为一，我把它叫做曲线的重建，这样可以保持各可控点间曲线的连贯圆滑。

xiao_shui

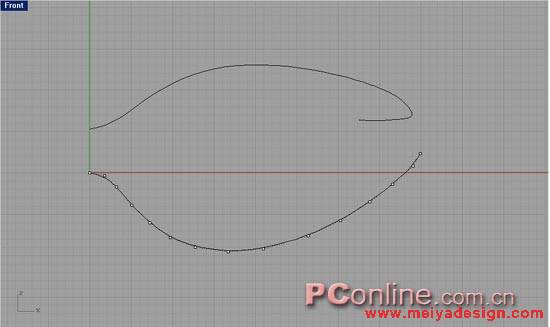

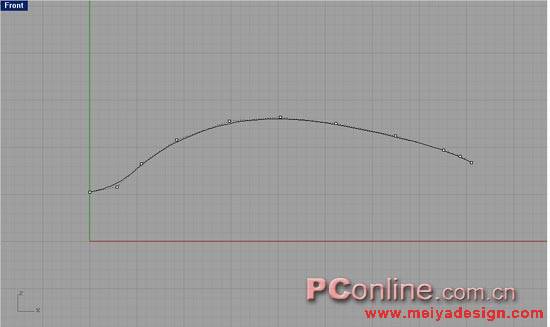

6.利用Control Points绘制如3-9所示的一条直线，曲线的绘制也可在命令行中输入如下数据得到

　　0,0

　　1.785,-0.337

　　3.221,-1.694

　　5.056,-3.929

　　7.210,-6.005

　　9.734,-7.832

　　12.714,-8.958

　　16.702,-9.517

　　20.930,-9.198

　　26.354,-7.601

　　30.278,-5.721

　　33.853,-3.450

　　36.573,-1.381

　　39.038,0.860

　　39.915,2.377

　　Enter确定完成曲线绘制。

xiao_shui

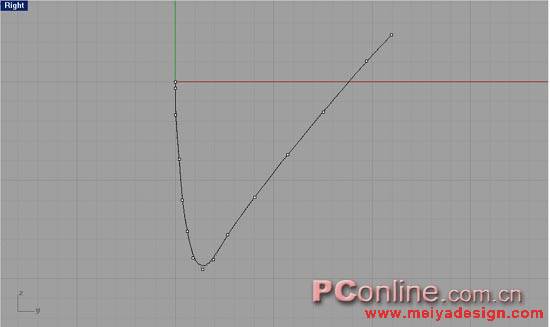

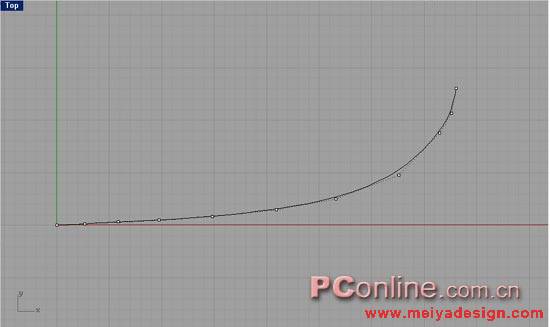

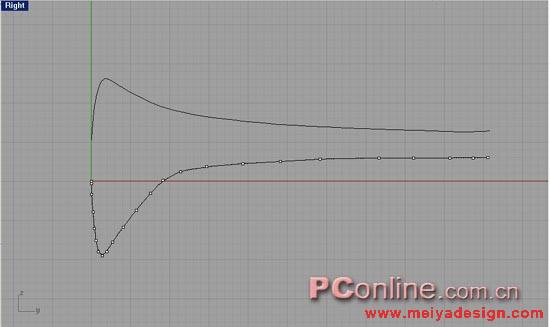

7.进入Top视图，调整各控制点的位置如3-10所示，几乎与上面的那条曲线重合，进入Right视图，调整各控制点如3-11所示，尽量保证个点间曲线光滑。

xiao_shui

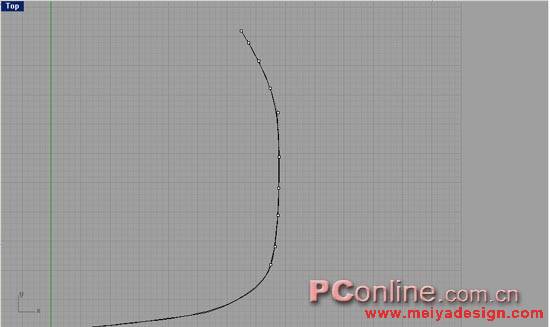

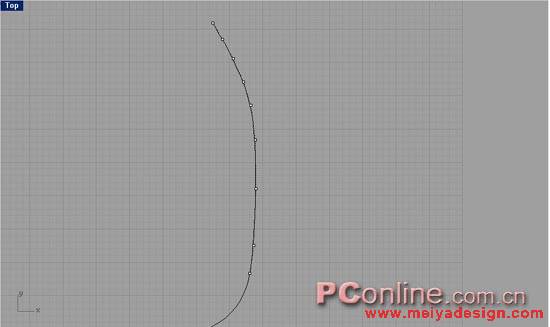

8.进入Top视图，利用Control Points捕捉如3-12所示的端点为起点绘制如3-13所示的曲线，注意Planar的打开，尽量保证与上面的曲线重合。

xiao_shui

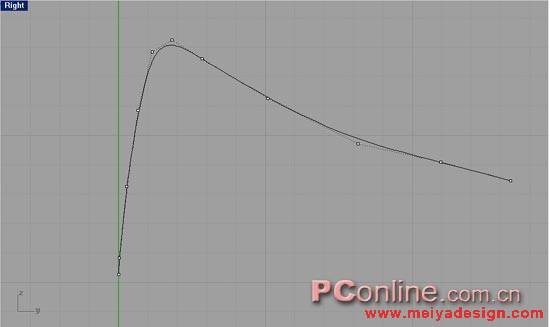

9.进入Right视图，打开曲线的可控点显示，调整如3-14所示的样子。

xiao_shui

10.打开Point捕捉，利用Control Points依次将后面两条曲线上的控制点连接起来，重建曲线（最终如3-15）。
