眼镜教程

xiao_shui

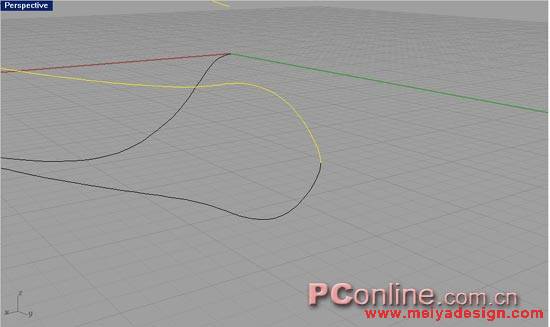

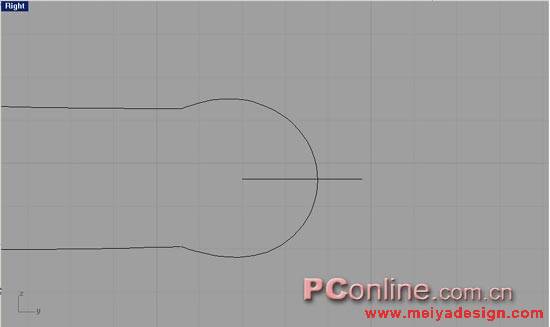

11.捕捉上下两条曲线的末端，绘制如3-16所示的曲线，取消控制点的显示，作出如3-17的一条直线，直线的位置大概是在刚才绘制曲线的二分之一位置。

xiao_shui

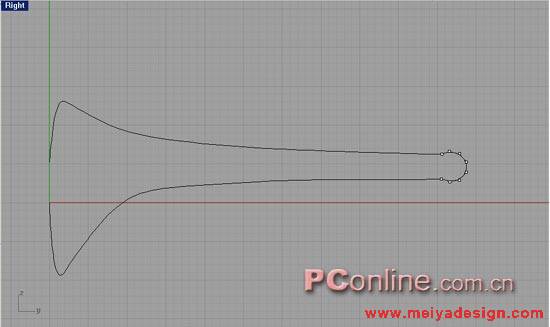

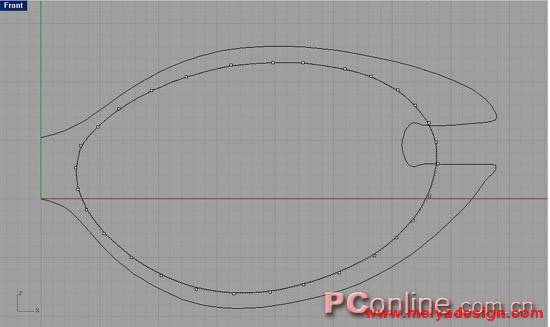

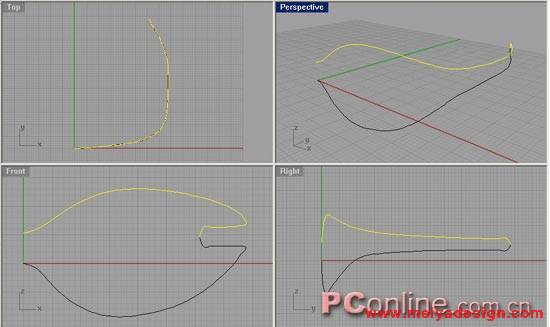

13.再重新使用一次重建曲线的方法，连接视图中所有曲线的所有可控点，使之成为如3-19所示的两条曲线。进入Front视图绘制如3-20所示的一条封闭曲线（完成后隐藏）。

　　到此步结束，眼镜的轮廓曲线我们就做好了，下面我们来制作眼镜的截面曲线。

xiao_shui

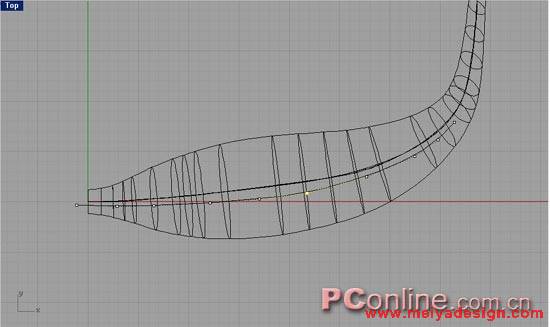

14.打开Osnap>>Near和Ortho,执行Curve>>Line>>Single Line,绘制如3-21所示的几条垂直于X轴的直线。

xiao_shui

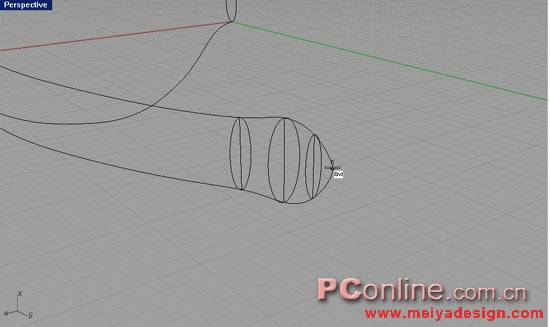

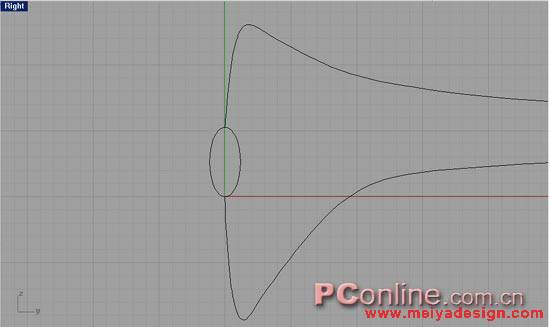

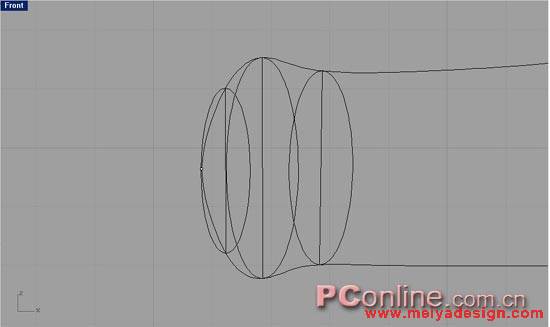

15.执行Curve>>Ellipse>>Diameter,打开End捕捉，在Right视图中捕捉上下两条曲线的开始点绘制如3-22所示的一个椭圆，进入Front视图，捕捉上一步绘制的三条直线的端点绘制如3-23所示的三个椭圆，执行Curve>>Point Object>>Single Point,捕捉3-24所示的端点作一个点。

xiao_shui

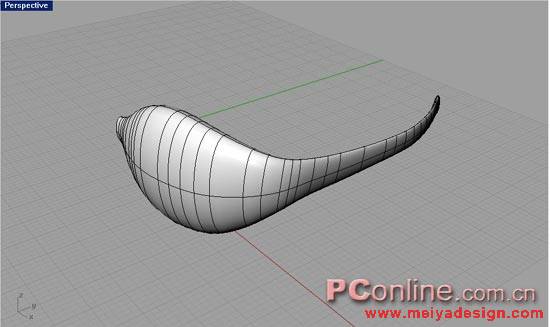

16.执行Surface>>Sweep 2 Rails,命令提示Select rail curves,选择最长的那两条曲线，命令提示Select cross section curves,把上一步中的椭圆全部选择，命令提示Select cross section curves.Press Enter when done,右键确定，弹出Sweep 2 Rails options对话框，单击OK完成操作,最终如3-25所示。到此步结束眼镜的轮廓面就做好了。

xiao_shui

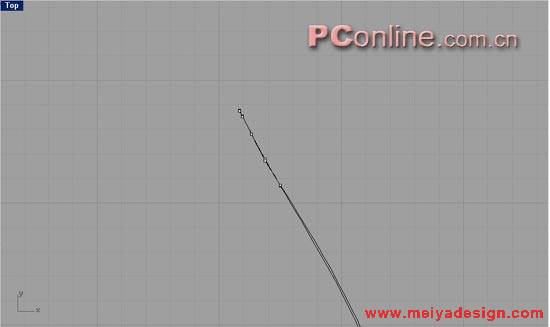

17.进入Top视图，利用Cotrol Points绘制如3-26所示的曲线.

xiao_shui

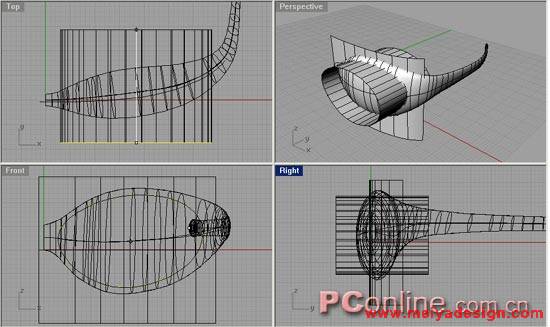

18.执行Surface>>Extrude>>Straight,命令提示Select cureve or surface to extrude,选择上一步绘制的曲线，命令提示Select cureve or surface to extrude.Press Enter when done,右键确定，命令提示Extrusion distance,键入B,回车确定，将直线拉伸成平面如3-27所示。

xiao_shui

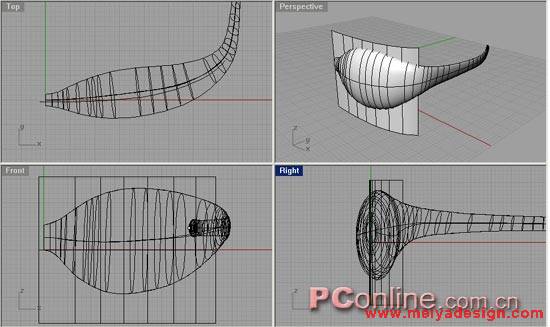

19.将第13步中绘制的封闭曲线显示出来，利用Straight将曲线拉伸成面如3-28所示（镜片曲面）。

xiao_shui

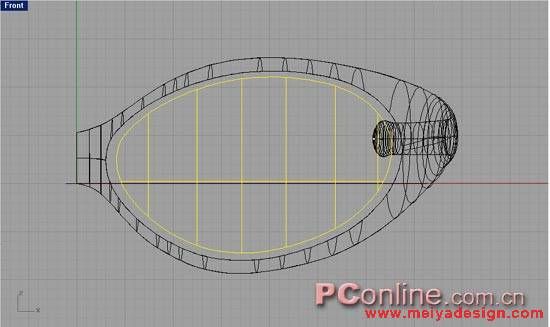

20.执行Edit>>Trim,选择上一步拉伸成的面，将眼镜轮廓曲面的内部剪切掉，用同样的方法将镜片曲面的外部剪切掉，最后将19步的曲面删除（如3-29所示）。

xiao_shui

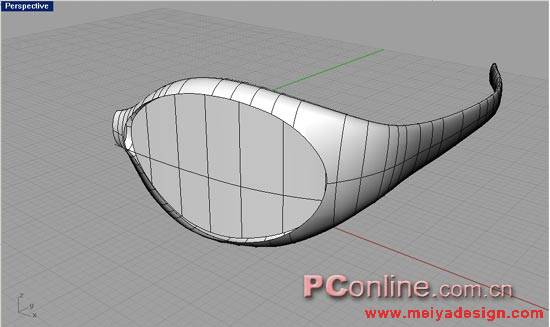

21.执行Transform>>Scale>>Scale 3-D,选择剪切好的镜片曲面，向内缩小如3-30所示。
