手挽瓶曲面造型教程-----我的做法，仅供参考，含跟踪草绘

xu-dan · 发表于 2011-10-18 18:58:52

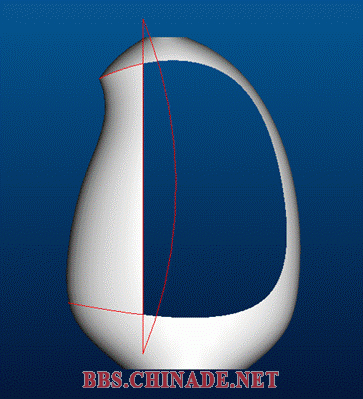

补面

再切

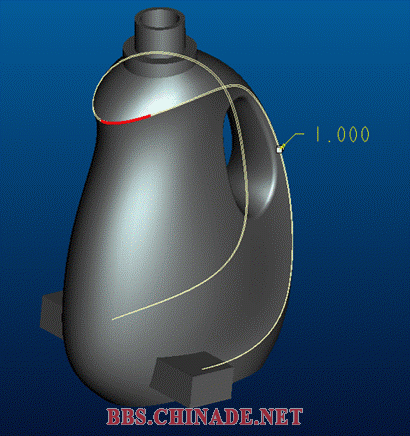

做控制线

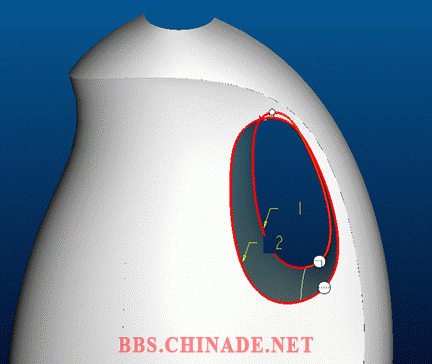

再补

xu-dan · 发表于 2011-10-18 19:01:45

FRONT面上做线

偏距拉伸并切面

再补

扫面

合并镜像合并

xu-dan · 发表于 2011-10-18 19:03:36

加厚时发现出错

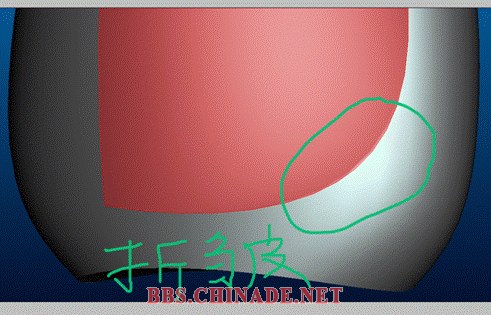

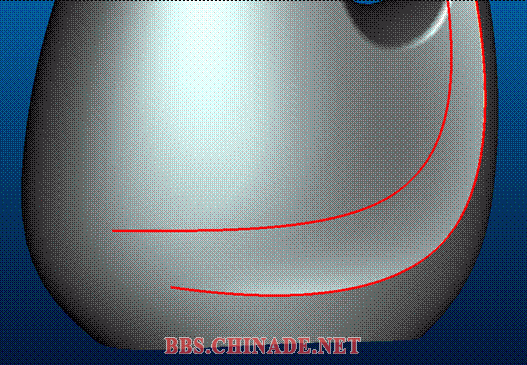

检查发现，加亮面的边有褶皱。
01 (28).gif

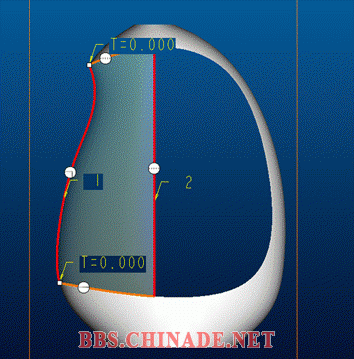

原因是，这个面我们是这样做的。因此造成两个角落收尾褶皱。

01 (29).gif

xu-dan · 发表于 2011-10-18 19:05:01

既然那样，那就这样吧。
重定义左侧面的切，改变一下，后续的特征也跟着稍做调整。
01 (30).gif

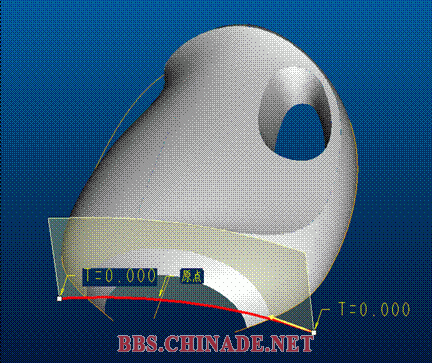

右侧面，重定义如图

xu-dan · 发表于 2011-10-18 19:07:20

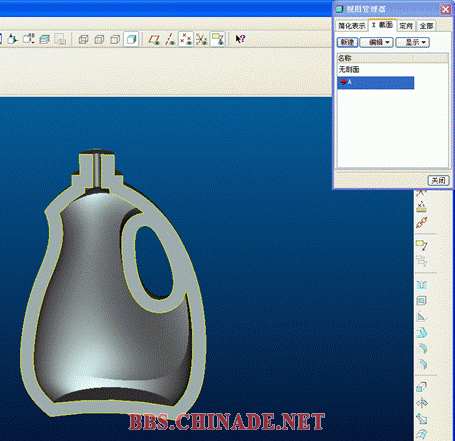

完成后，能加厚到10mm。实际应用中，通常料厚在2~4mm之间，太薄难于成型，太厚容易缩水。
01 (32).gif

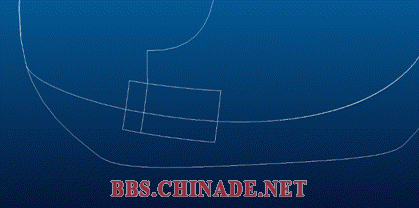

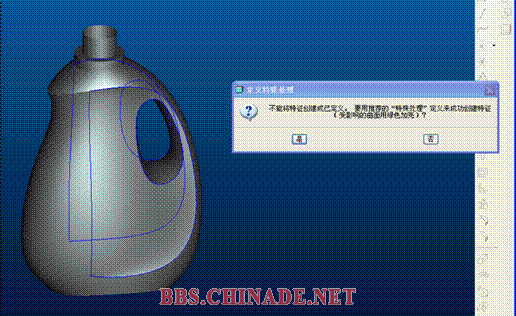

倒R1圆角，失败。

原因是渐失处不能计算出来。
01 (34).gif

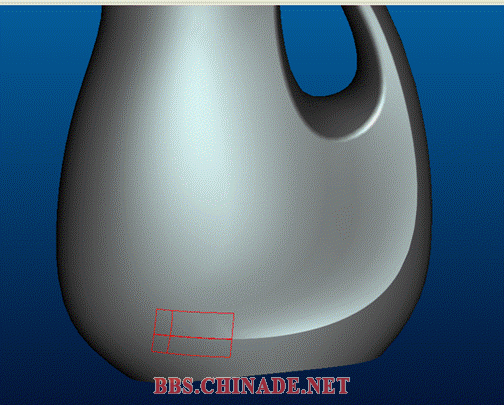

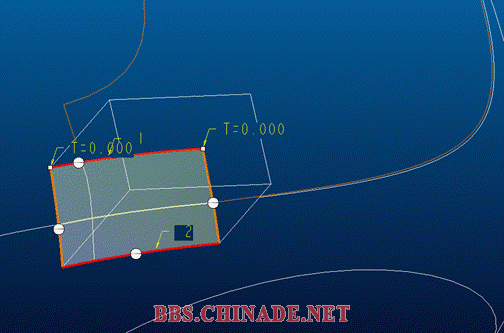

然后参考前辈的做法。做一个拉伸。然后再倒R1，OK。

01 (35).gif

xu-dan · 发表于 2011-10-18 19:08:38

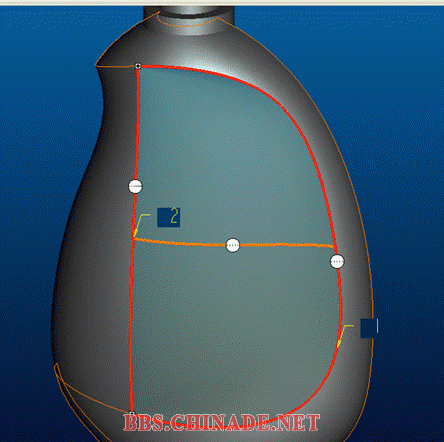

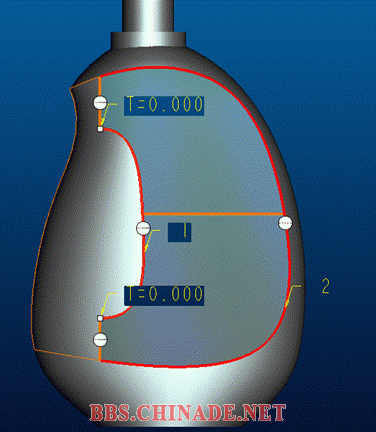

边界面后实体化。

xu-dan · 发表于 2011-10-18 19:10:38

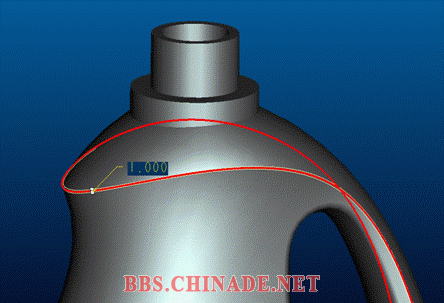

发现边界面处不顺，原因是中间有一个很细的面。因此，把前面那个圆角重定义一下，改为中间1，两端0.
如下图。
01 (39).gif

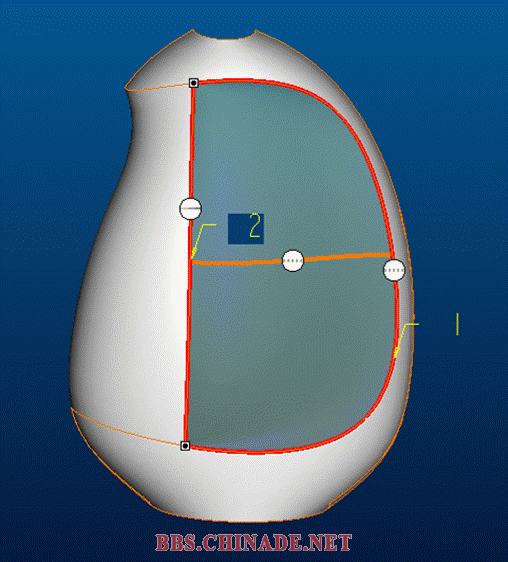

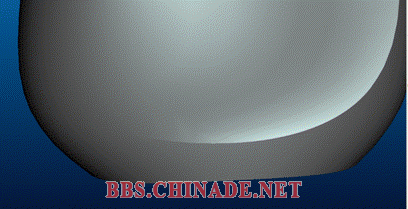

重定义边界面，得到较顺的效果。

01 (40).gif

xu-dan · 发表于 2011-10-18 19:11:31

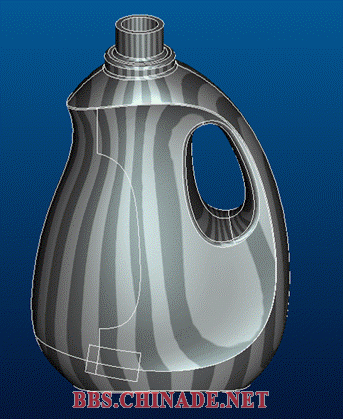

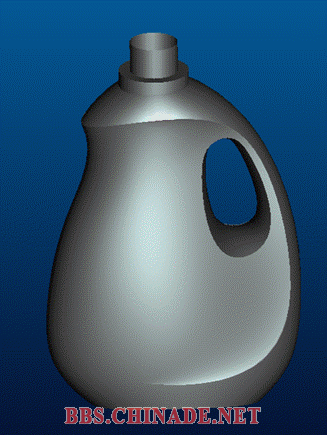

其它地方做相应处理，完成。

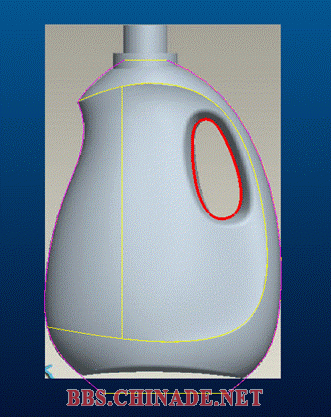

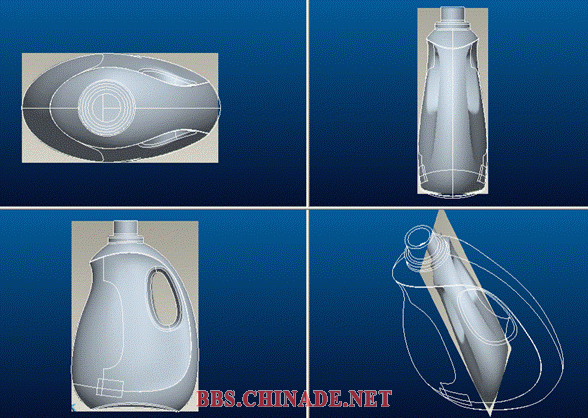

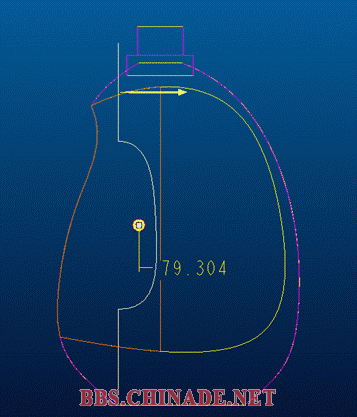

与跟踪草绘的贴图对比一下。
01 (41).gif

勉勉强强，不是非常到位。

01 (42).gif

xu-dan · 发表于 2011-10-18 19:13:00

初用PROE，有时重定义前面的特征时，后面的特征出错。或者做到后面，发现前面出了问题，这个时候，要勇敢地去面对问题，并想办法去解决它，而不是一下将出错的特征删除掉。这样鼓起勇气，常常去面对并解决那些出错，到了一定的时候，就再也没有什么能难到你了。

再说明一下，其实我们现在只能说是完成了一个造型并加了壁厚。实际应用中，这个图却存在两大缺陷。

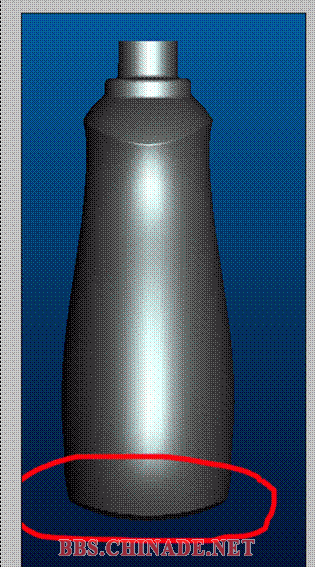

第一，这个瓶子摆不稳，放不平。如下图处。
01 (43).gif

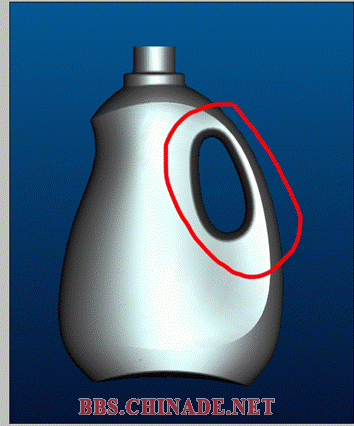

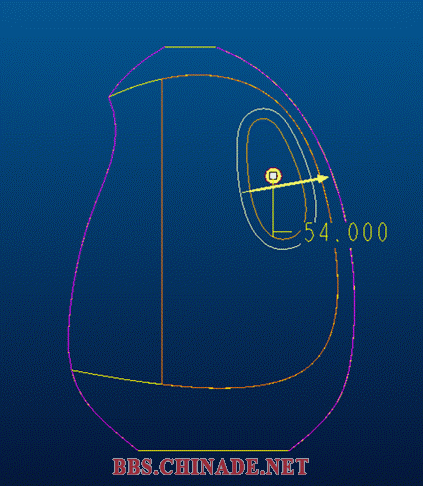

第二，手握的部位，空间太小，只有60，估计有点卡手。
01 (44).gif

这些地方，设计的时候要考虑一下。
.
(完)

xu-dan · 发表于 2011-10-18 19:26:25

swp-by_xu-dan.rar (261.83 KB, 下载次数: 60)
最后上prt.
