手挽瓶曲面造型教程-----我的做法，仅供参考，含跟踪草绘

xu-dan

手挽瓶，我的做法，仅供参考。
注明，这个参考做法只是给新手和虚心学习的人看的。
高手请批评指正，但请勿抛砖攻击，特此注明。
.
在此，向曾经无私奉献的各位版主、元老，以及帮助过后学的前辈致敬。
向曾辛勤地制作教程，并分享的前辈致敬。
向虚心求学并回贴的后学致敬。
.
打开IGS文件，发现线已经布得差不多了。
其实在实际工作中，这些线还得我们根据手头上的平面效果图，分别调入跟踪草绘里去，贴到几个平面上，再慢慢自己去布线。
这一步其实非常重要，前期的线布的质量效果如何直接决定了，我们后面做的东西是否光顺，是否符合设计要求。

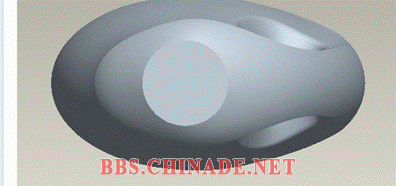

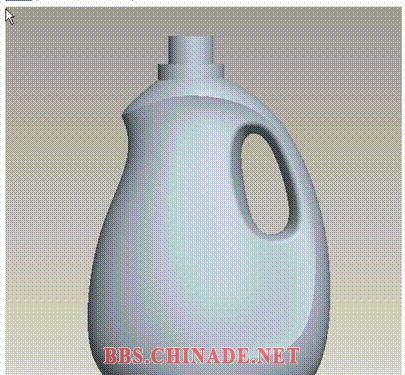

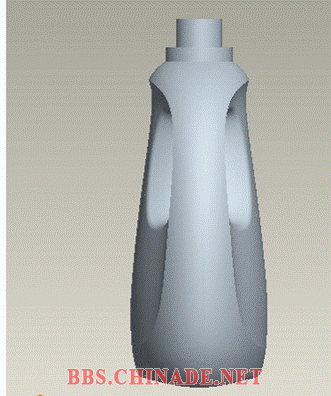

应该是根据这几张图

xu-dan

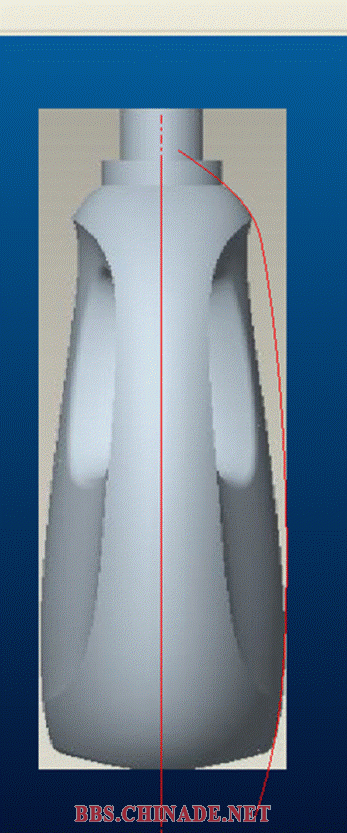

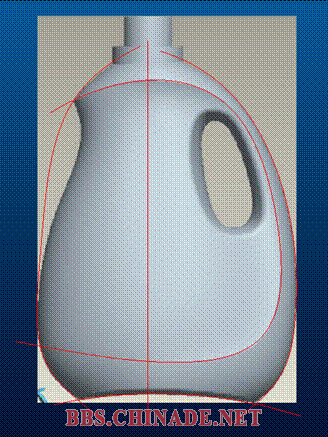

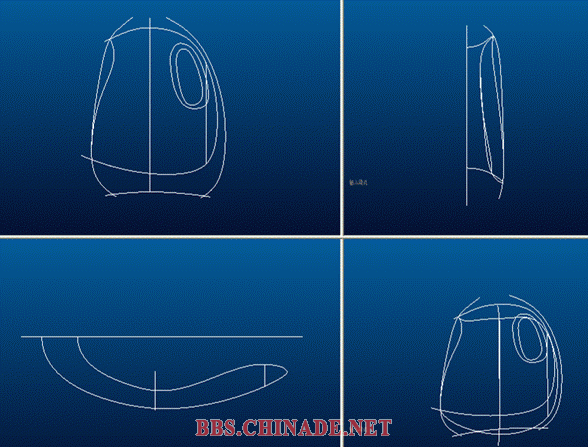

布出下面的线来

xu-dan

版主提供的这些IGS，是给那些老手用的。初学破衣的，千万不要偷这个懒，一定要自己学着将图片稍为处理一下，然后调入造型里，进行跟踪草绘，然后根椐图片以及做面的需要，自己去布线。这样子做熟了以后，精通了以后，你才可以直接用别人的IGS，如若不然，到你实际工作的时候，如果连图片的稍为处理，和跟踪布线都不会；到那个时候，老板站在你旁边，你要怎么样去交代呢。那个时候，是没有人会提供一个先布好线的IGS给你的，兄弟。
  那些老手们，很多都伤过，所以想帮助下后学，希望他们走得更顺更好。并不为了些什么。

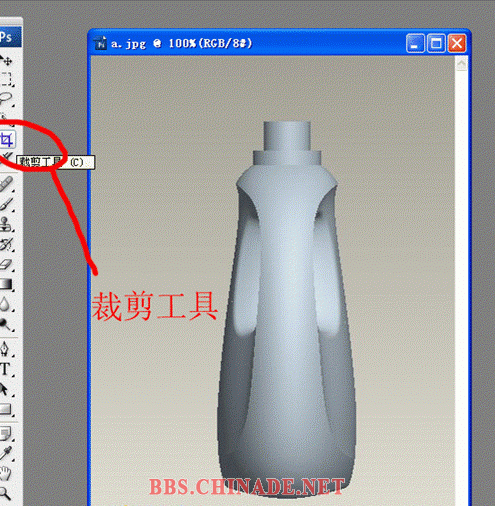

  我们先来处理一下那三张图片。有PS的，就用PS啊，简单易用，不是专业的PS高手也能将就用用，只要掌握几个常用的功能就可以了。不会的，最好也去学一下。实在没有，就用windows系统自带的画图吧。

xu-dan

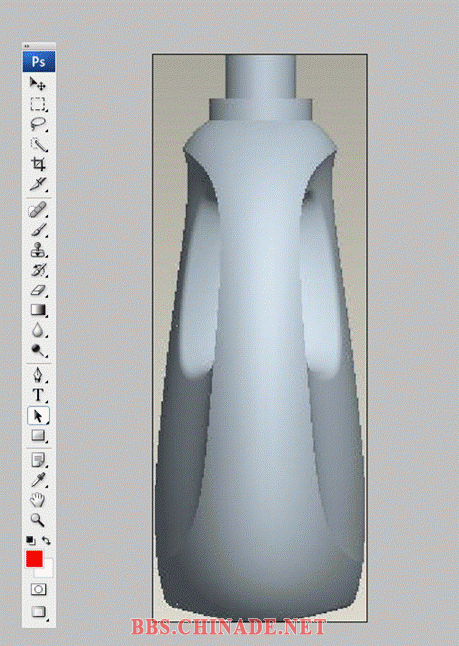

裁剪成下图的样子，一定要裁到边。

xu-dan

然后保存成JPG，其它proe支持的格式也可。
另外两张图也用同样的方法裁剪，保存，不一一说明。
然后把这几张图放到工作目录，如“手挽瓶”里。在3D图档做好后，这几张图片也不要删掉或移走。删掉或移走，你要调整那个贴图的跟踪草绘的时候，Proe有时候会找不到图的，无法显示。
然后就开始快乐又漫长的建模之旅吧。
由版大提供的IGS，我们得知。这个瓶子的长宽，是140x76。高度大概是220，具体多少不知道也没有关系，一会Proe会帮我们计算的。

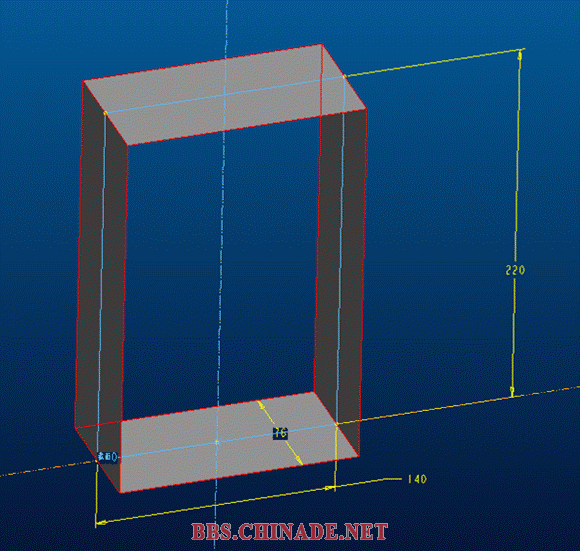

然后，做一个参考用的拉伸面，一会贴图的时候，做参考用。长宽高就是140x76x220，厚度方向对称拉伸，如下图。

xu-dan

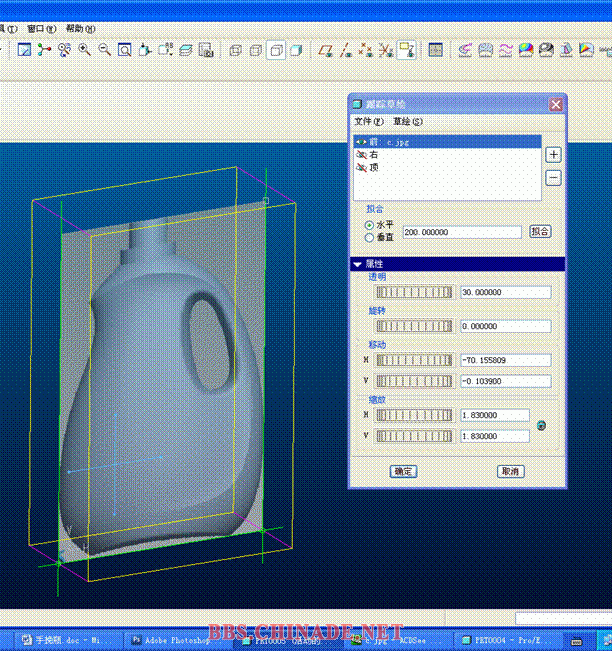

进入造型－跟踪草绘。开始贴图，FRONT基准面，就贴主视图。

贴图的时候，慢慢缩放并移动到前面拉伸的那个参照框里，如下图。

图片底边贴着TOP，长度缩放到充满参照框为止。这个时候，我们发现，之前估计的高度不太合适，不过没有关系。

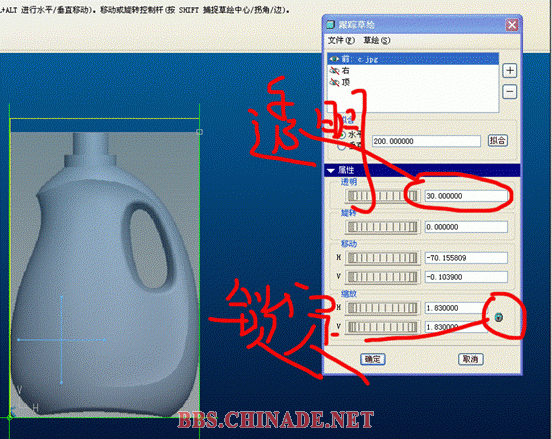

缩放的时候，一定要锁定图片的长宽比例，要不图片就会变形，那后果就严重了。不过默认就是锁定的，只要不随便去打开那个开关，就不用担心。

xu-dan

.透明的

xu-dan

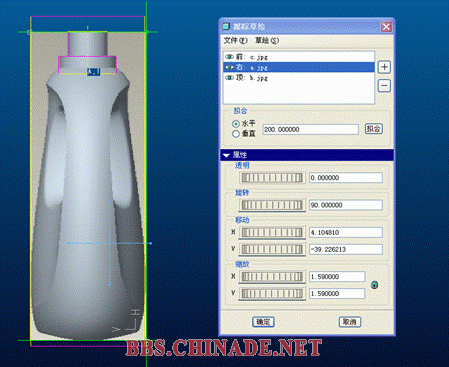

RIGHT基准面贴右视图。

调入右视图的时候，发现图是倒过来的，那就旋转90度摆正。透明的地方也可以调到30或更低些，随自己喜欢。

调缩放并移动，调整一定要耐心细心，右视图一定要与主视图贴合得很到位，后面布线才会准确。所以调整这些贴图的时候一定要搞好。

如果参照不够，还可以打勾离开造型，到外面去做一些参考特征，如上图的旋转面。然后再进入草绘做调整。

xu-dan

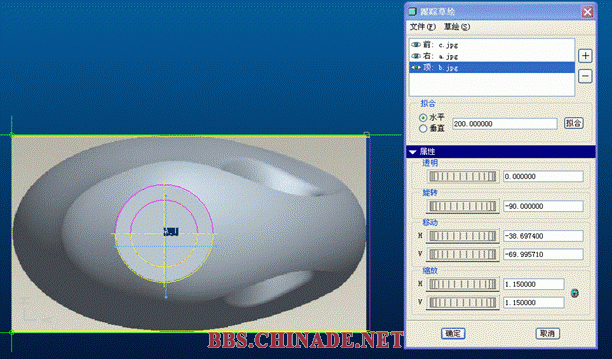

TOP基准面，贴俯视图。调整要反复观察是否与前两个贴图贴合到位。

xu-dan

贴图完成后，就可以开始布线了。

布线。
