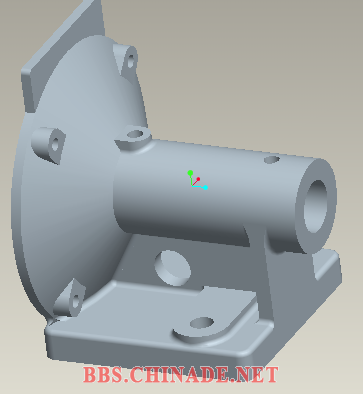

支座3D建模并出工程图(公布答案)——by 天仙子

[复制链接]
发表于 2009-5-29 14:39:59 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-30 07:02 编辑

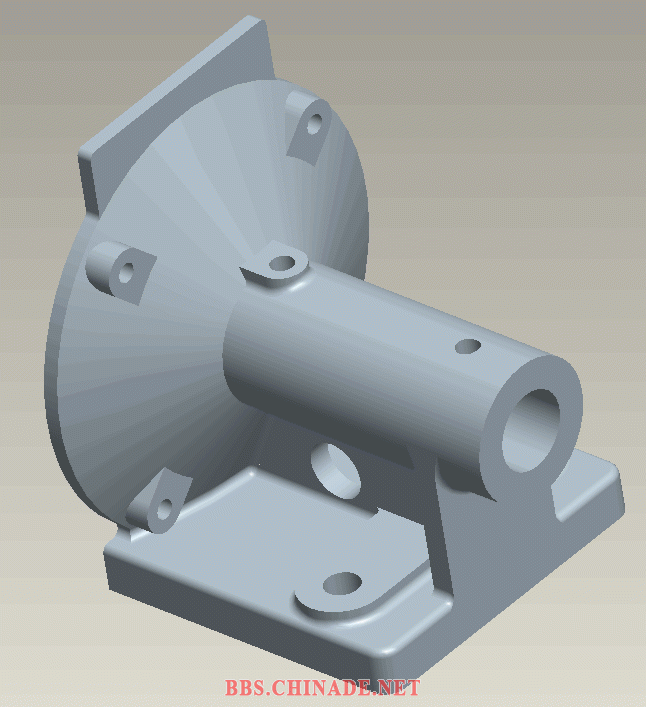

试一试

评语——
结构表达完整,标注排版清晰。
不足的地方是有些视图没有视图名称,中心线都没有体现,尺寸有漏标现象(如凸台位置等)。

4.0.rar

591.07 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2009-5-29 22:16:03 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-30 06:33 编辑

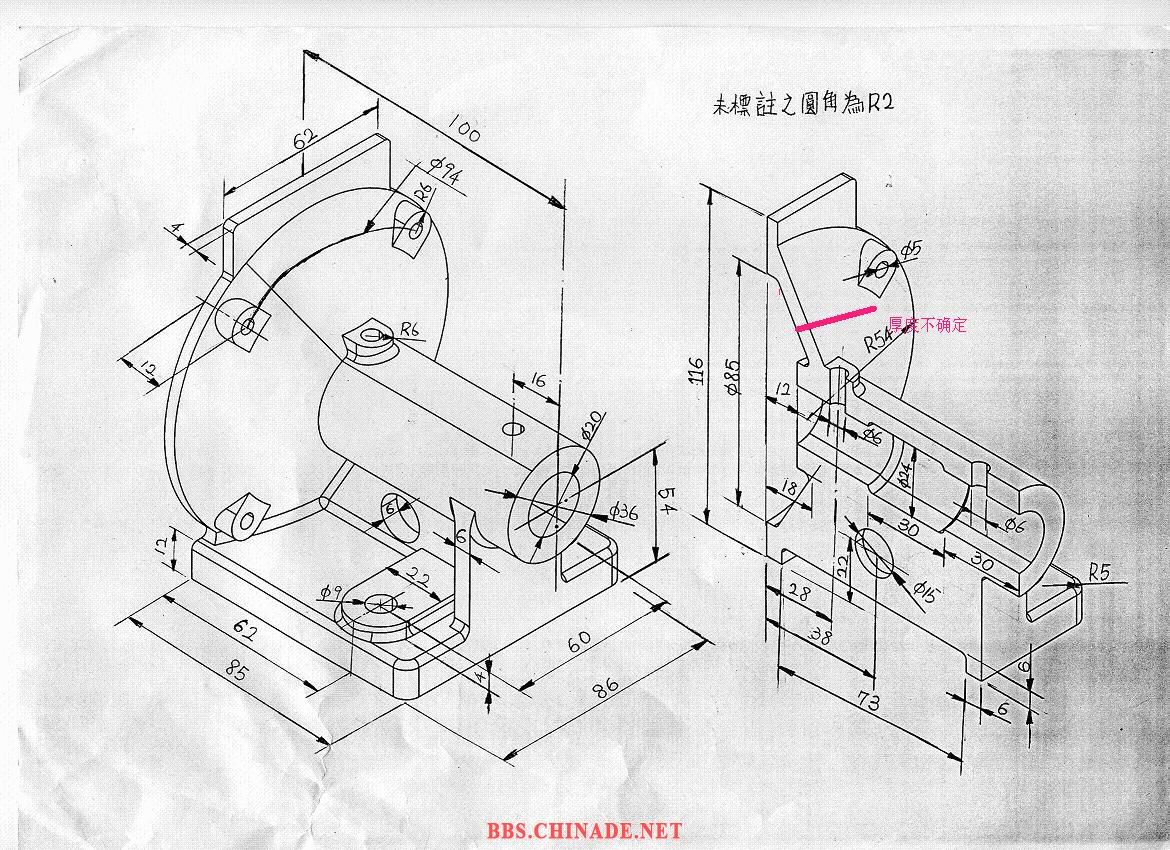

这个地方还是不明白

仔细看图,应该是都确定了。——by 天仙子
发表于 2009-5-29 23:45:05 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-30 06:52 编辑

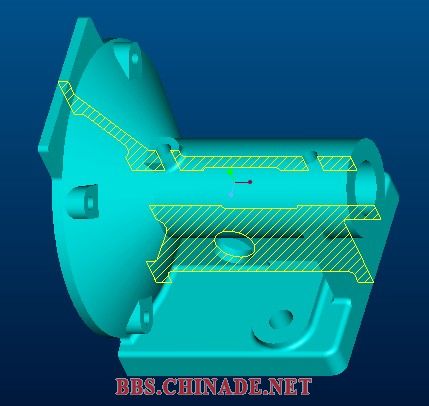

支持一个。 支座1.jpg

评语——
3D模型建得很好,工程图标注清晰。
存在不足的地方是两点:结构不完整(底座的方孔没有在图纸上体现),同时尺寸有漏标现象(如四个凸台高度、中间板筋厚度等)。

希望你的细心能在以后的题目中体现,争取满分哟!

——by 天仙子

练习题.part2.rar

406 KB, 阅读权限: 180, 下载次数: 2, 下载积分: 华币 -1

练习题.part1.rar

585.94 KB, 阅读权限: 180, 下载次数: 1, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2009-5-30 18:07:34 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-30 18:33 编辑

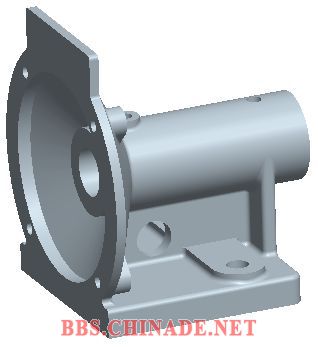

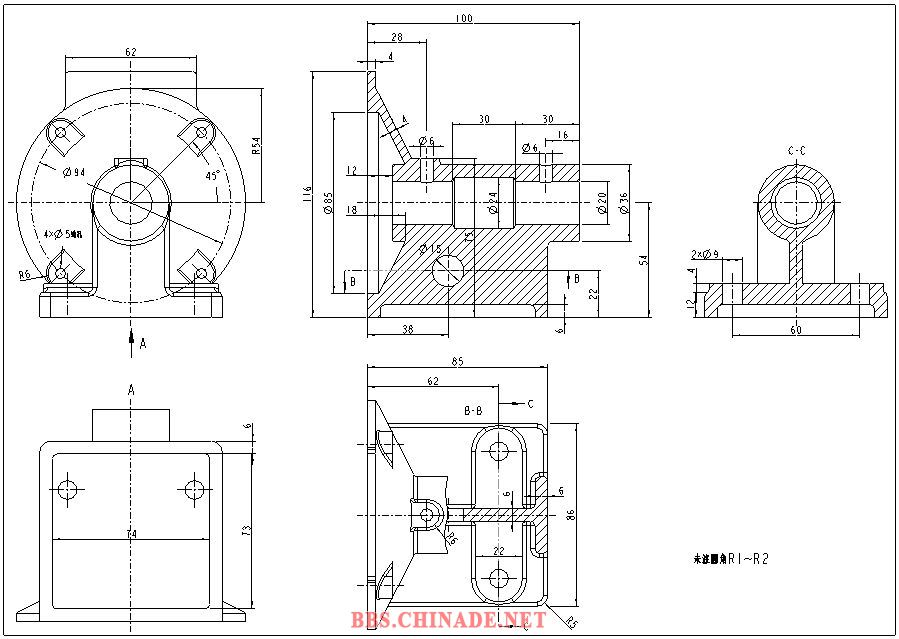

练习一下,圆角投影不太好处理。

唯一不足的是四个凸台的高度没有标注。——by 天仙子

YCZSP.rar

792.31 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2009-5-30 18:12:25 | 显示全部楼层
站位学习下!
发表于 2009-5-30 20:42:15 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-31 21:59 编辑

不错,我也来试试!
做了半节看在倒圆角了,后来多亏苍龙版主指点,现在完成3D模型了,先发上来

点评——
结构表达不是很完整(圆柱体后面的支持板未体现出来),标注样式不符合国家标准,中心线都未体现。
——by 天仙子

zhizuo12.prt.rar

263.17 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

zhizuo12.drw.rar

30.8 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2009-5-30 21:52:43 | 显示全部楼层
本帖最后由 lihao121315 于 2009-6-2 22:23 编辑

点位做题

夹具.rar

686.96 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

发表于 2009-5-30 22:54:28 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-31 08:51 编辑

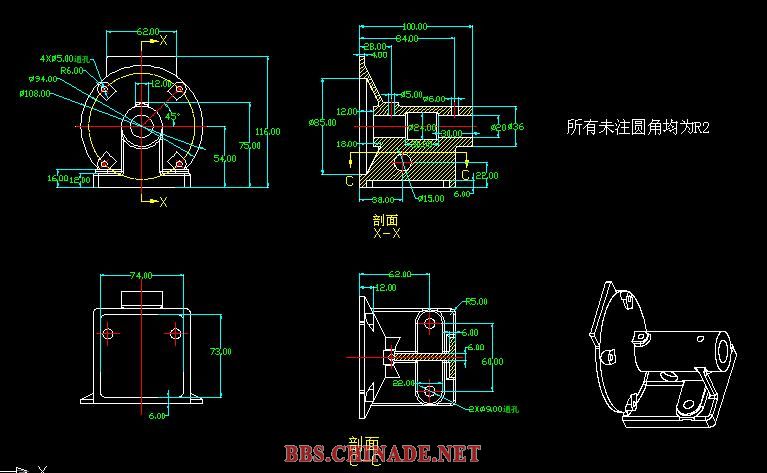

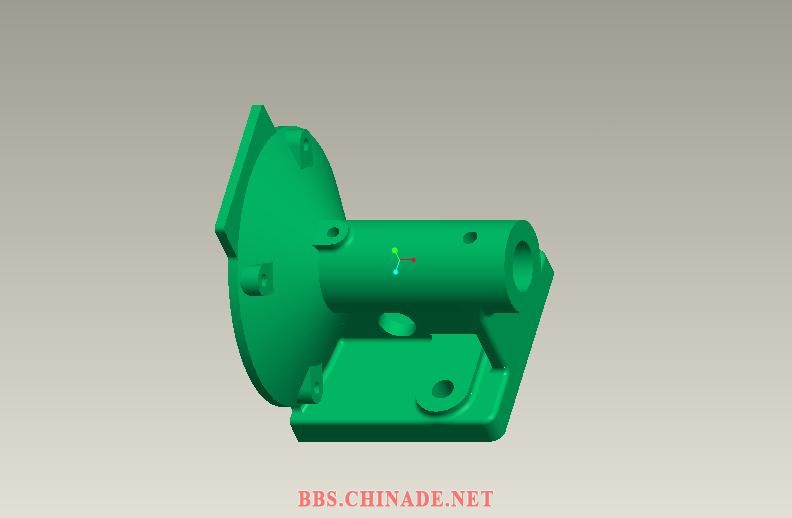

我会画3D图,2D图还是出不好,:dizzy:
怎么办呢?

点评——
结构表达清晰完整;
图面标注凌乱,也缺不少尺寸。
建议在本论坛里面找到标准配置文件设置,如学习http://bbs.chinade.cc/thread-55908-1-1.html后,你一定能做好工程图。

——by 天仙子

评分

1

查看全部评分

发表于 2009-5-31 00:29:44 | 显示全部楼层
好久没有来了,顶一下。
发表于 2009-5-31 13:32:27 | 显示全部楼层
本帖最后由 chinanast 于 2009-5-31 20:39 编辑

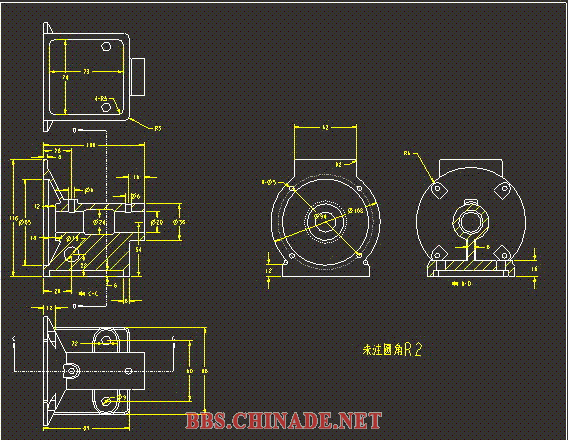

先占个位置,马上做题!


点评——
工程图结构表达完整,排版合理,尺寸标注清晰。
不足的地方:顶部方台特征未画出来,部分倒角无;漏尺寸(底座总宽、法兰面外圆直径等)。
——by 天仙子


支座.rar

620.68 KB, 阅读权限: 180, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分
