支座3D建模并出工程图(公布答案)——by 天仙子

[复制链接]
发表于 2009-5-27 18:30:38 | 显示全部楼层 |阅读模式
本帖最后由 chinanast 于 2009-6-6 08:10 编辑

一、题目要求:

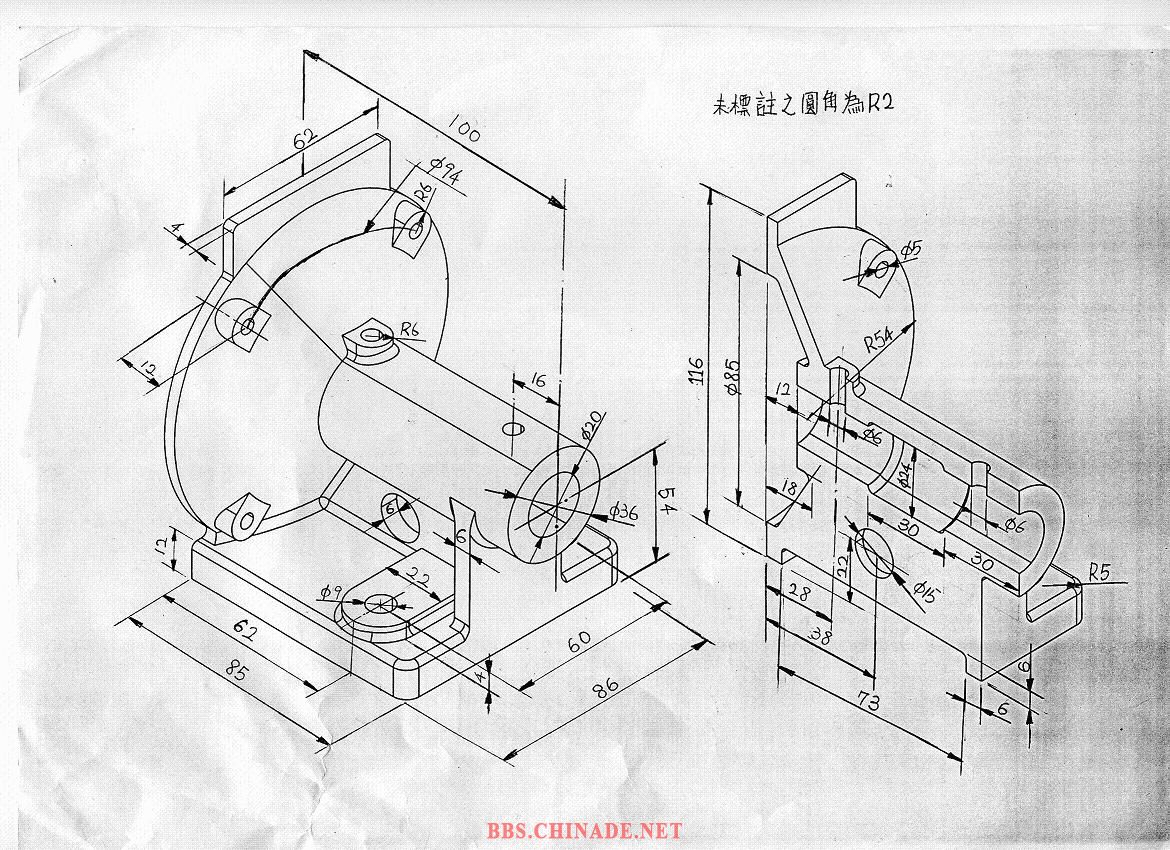

1.按照提供的图纸进行3D建模(模型完全正确的+2)。
2.根据做好的3D模型出工程图(结构完整、尺寸标注符合国家工程图标准的+4)。
3.以上只能用PROE软件完成,没有具体要求的尺寸允许想象完成,但是要符合产品设计要求。
4.做好的一起打包上传附件,附件权限180.
5.建议上传3D效果图和工程图效果图片。

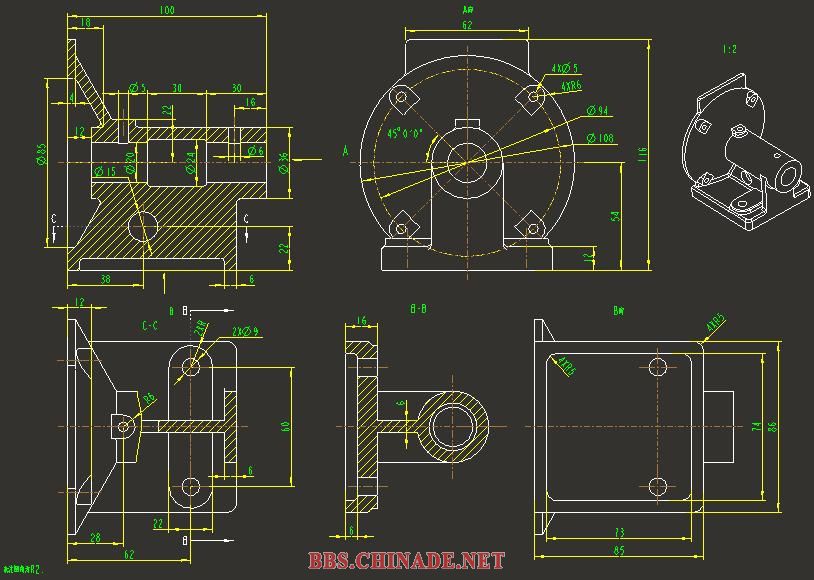

答案供大家参考如下:


PDF打印效果:
ZHIZUO.pdf (45.45 KB, 下载次数: 63)

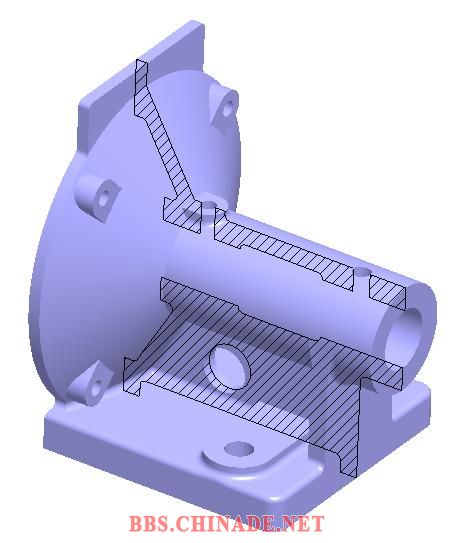

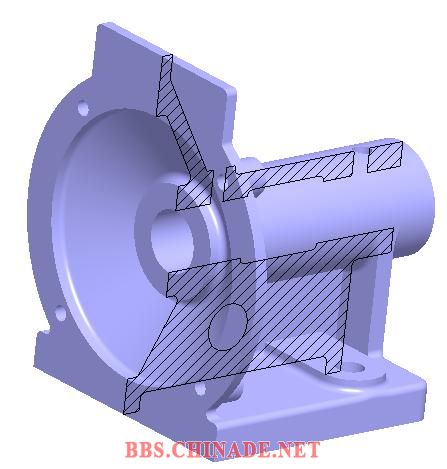

3D模型:
zhizuo.prt.rar (113.46 KB, 下载次数: 37)

评分

1

查看全部评分

发表于 2009-5-27 18:33:56 | 显示全部楼层
点个位
发表于 2009-5-27 20:38:47 | 显示全部楼层
先点位了!!!!
发表于 2009-5-27 21:04:43 | 显示全部楼层
感谢仙子超版给大家带来好的练习题目,大家积极做题,看不清楚图片者,可点击图片放大观看!
发表于 2009-5-27 22:28:58 | 显示全部楼层
有没有更详细的图片,有地方表达的不清楚
发表于 2009-5-28 12:43:30 | 显示全部楼层
有空坐坐。
发表于 2009-5-28 17:27:50 | 显示全部楼层
只画了个立体图

zhijia.prt.rar

542.34 KB, 阅读权限: 180, 下载次数: 1, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2009-5-29 11:39:27 | 显示全部楼层
大哥尺寸看不太清楚啊
发表于 2009-5-29 13:07:57 | 显示全部楼层
占位,等待发答案
发表于 2009-5-29 13:08:30 | 显示全部楼层
占位,等待发答案
