楼主: keshun

[题目] 实用仿真,设为题目 +8 截至5月10号

[复制链接]
发表于 2009-4-10 22:13:15 | 显示全部楼层
占个位,有空做做!
发表于 2009-4-10 22:15:32 | 显示全部楼层
本帖最后由 NEVERGUO 于 2009-4-10 22:28 编辑

明天去湖南,实在是没时间详细考虑!
匆忙想了下!!!感觉我们是不是都跑题了!

这个不属于仿真问题,就是静态力平衡!是不是被楼主的误导了! 个人观点,楼主勿怪!!


看简单点是,就是当这边有135KG力时,杠杆那边需要多大的力!
因为当达到这个135力时,是整个机构是没有运动的!
个人观点:问题被我们复杂化了!力平衡求解即可!
发表于 2009-4-11 20:59:21 | 显示全部楼层
我也站个位
有空好好练一下仿真
发表于 2009-4-13 08:42:29 | 显示全部楼层
明天去湖南,实在是没时间详细考虑!
匆忙想了下!!!感觉我们是不是都跑题了!

这个不属于仿真问题,就是静态力平衡!是不是被楼主的误导了! 个人观点,楼主勿怪!!


看简单点是,就是当这边有135KG ...
NEVERGUO 发表于 2009-4-10 22:15


正解,这个不是仿真问题!
 楼主| 发表于 2009-4-13 09:09:55 | 显示全部楼层
正解,这个不是仿真问题!
3wwwolf 发表于 2009-4-13 08:42


谢谢各位高手参与!
那不是仿真问题,我们应该怎么可以用PROE完成我们的这个设想条件?
如果靠版主的公式也可算出来,但是我想用PROE做出这样的一个效果,也进一步让我们更加了解PROE。

如果不是仿真,不是不是静态分析啊!

不管是什么但我想在PROE里面做,请理解
 楼主| 发表于 2009-4-13 09:41:28 | 显示全部楼层
如果只求多大力可以压下来,那直接可以算出来,见下图!
      如果要做仿真,那按楼主给的条件,就只会是这样的结果:仿真一开始,杠杆就逆时针旋转!
      其实这个做仿真倒不难,但是前提是楼主的要求要明确, ...
3wwwolf 发表于 2009-4-10 14:23

大哥,,你的公式我怎么算出来的数值和你不一样啊!
多多指点,该怎么算?
 楼主| 发表于 2009-4-13 10:40:11 | 显示全部楼层
公式我是弄懂了,还有一个问题是,杠杆自身还有一个重量30公斤,这改怎么算?
发表于 2009-4-14 09:56:07 | 显示全部楼层
太有意思了
发表于 2009-4-14 11:27:52 | 显示全部楼层
仿真了解一点 支持一下
发表于 2009-4-16 15:49:16 | 显示全部楼层
如果只求多大力可以压下来,那直接可以算出来,见下图!
      如果要做仿真,那按楼主给的条件,就只会是这样的结果:仿真一开始,杠杆就逆时针旋转!
      其实这个做仿真倒不难,但是前提是楼主的要求要明确, ...
3wwwolf 发表于 2009-4-10 14:23

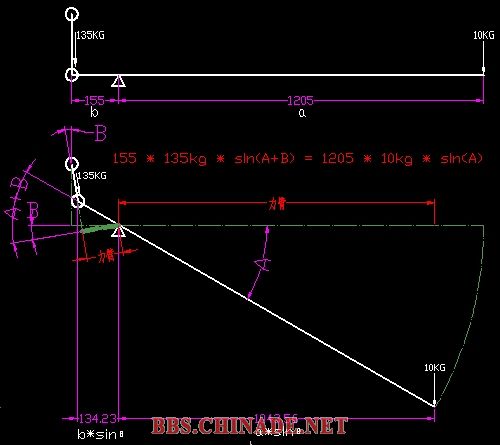

10kg如果是重力,方向始终垂直向下;
135kg是气缸的压力,方向随着杠杆的转动而变化,杠杆两边的力臂非线性关系。
如图所示:


ACAD:
Drawing4.rar (13.26 KB, 下载次数: 9)

纯属力学问题的讨论,与ProE无关。
