实用仿真，设为题目＋8 截至5月10号

keshun · 发表于 2009-4-8 10:38:50

本帖最后由 keshun 于 2009-4-10 11:49 编辑

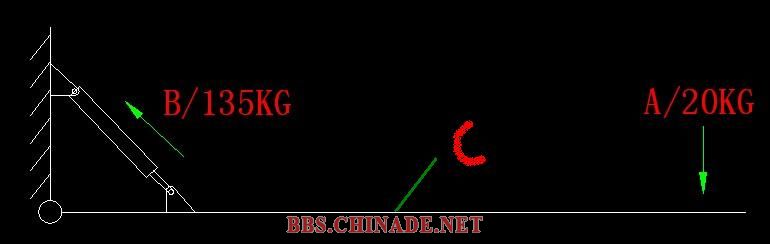

图中:A为外力20KG的力；B为一气动杆，其拉力为135KG ；C为杠杆。
说明：当A施加外力时，B气动杆会随着C杠杆做角度选择运动。

求：如何根据A和B这两个力的条件来模仿出动画？

大家在做的时候可以把我提供的力做为参考参数，只要思路对就OK

重新添加了图片2

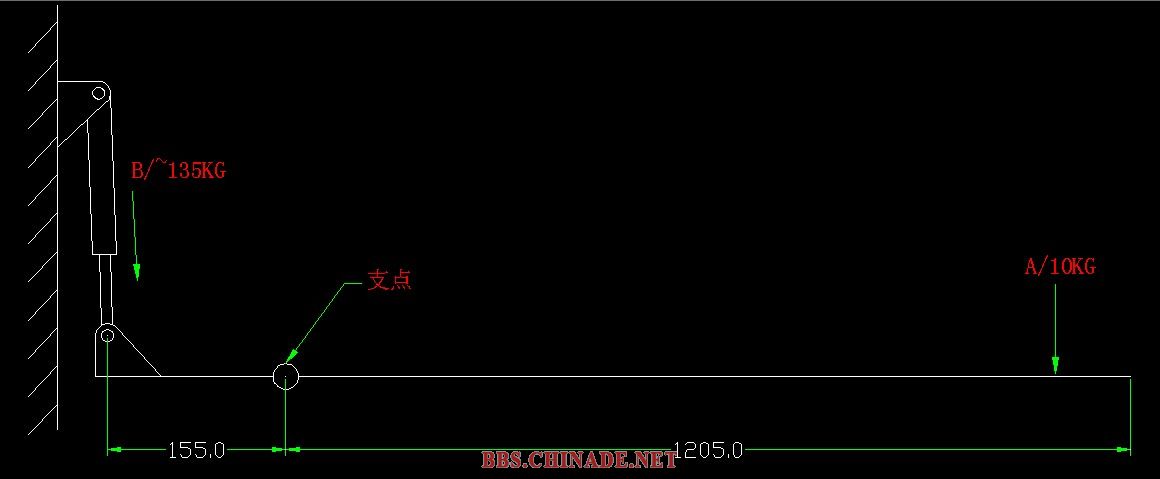

根据版主建议，我又添加了力臂的尺寸，给大家参考，也和上个图片稍微有点变动。主要不变的尺寸是力臂的长度和支点的间距，还有就是往下的力10KG不变

很好的题目，设为加分题！
贴出动画＋3
思路和仿真全对的＋8
by才高九斗
0409

3wwwolf · 发表于 2009-4-8 11:35:03

本帖最后由 3wwwolf 于 2009-4-8 11:38 编辑

c多长
B为恒力？还是随位移变化的，变化的关系式是什么？
杠杆的质量是多少？

keshun · 发表于 2009-4-8 11:41:33

谢谢版主的回复

C我们可以不管它；B是为恒力，但它会随着C的转动会做伸缩运动。
我只需要知道怎么才可以做出这样的运动仿真。
其它的参数我可以在做仿真是慢慢试验

keshun · 发表于 2009-4-8 12:30:06

有没有人

惠州表业 · 发表于 2009-4-8 12:33:15

期待有人出招！加8技术分鼓励

keshun · 发表于 2009-4-8 12:46:33

分数好高啊！
谁来啊1！
期待高手

h0620554 · 发表于 2009-4-8 13:21:06

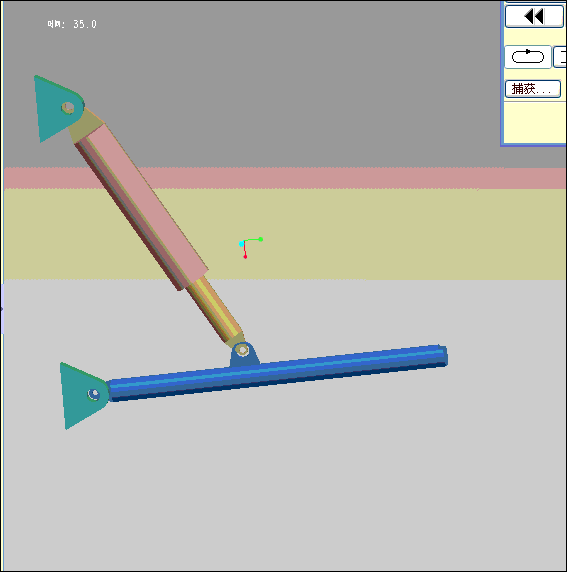

自己乱做的，呵呵

keshun · 发表于 2009-4-8 13:37:55

你这个是用的伺服器吧？应该用重力做

keshun · 发表于 2009-4-8 13:40:02

不应该添加马达，分别在C和A出设置力的大小，然后设置初始化。
这是我的想法，但不能实现，呵呵。
如果用马达就不对了，那做这个仿真就没有意义了，因为我要计算用多大力量才可以压下来

谢谢你

keshun · 发表于 2009-4-8 14:31:51

高手过来看看啊
