简单而实用的看图设计题(高分),截止1月20日

havenomoney · 发表于 2008-1-6 22:01:05

我做不出来,还没看懂,

biger · 发表于 2008-1-7 08:35:47

图一不太清晰啊...支持版主的实战题目.

joycat1251 · 发表于 2008-1-7 09:50:37

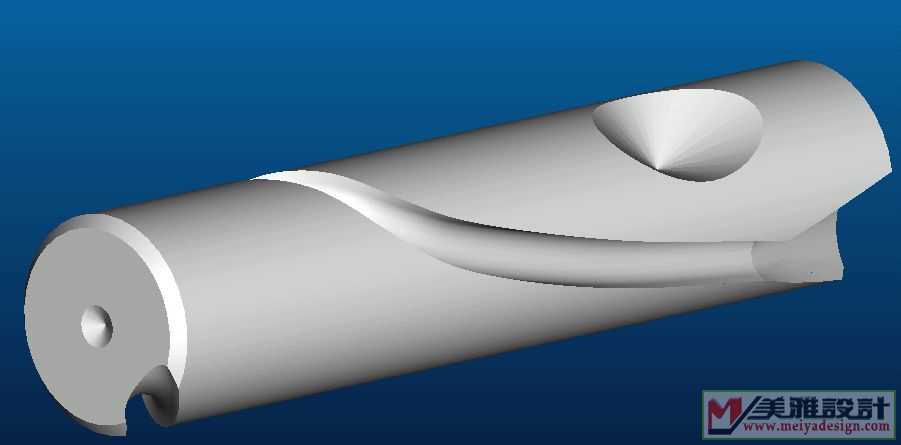

不过还是给你画出来了，图纸表示不清楚，少部分尺寸只能近似着画,大体可以加工出来，你那刀槽的深度没标，还有，中间的是贯穿的还是对称的两个圆锥切除也不清楚，还有其他。。。。。

joycat1251 · 发表于 2008-1-7 12:14:49

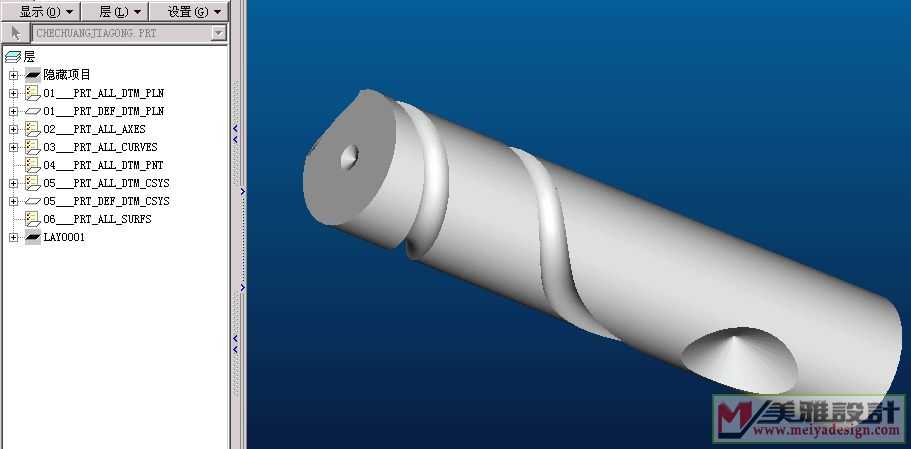

修改后的，没时间做了......

joycat1251 · 发表于 2008-1-7 12:15:33

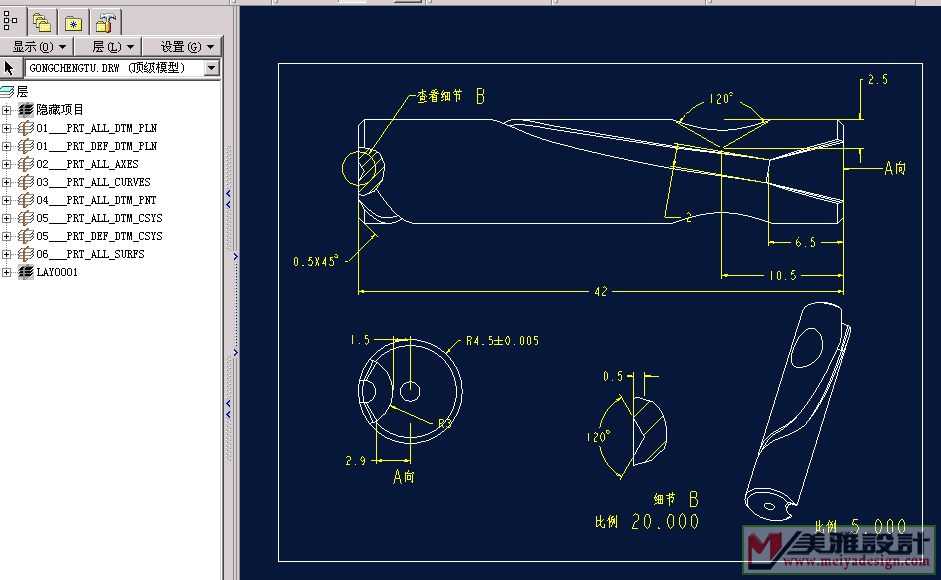

工程图，那个展开的表示不来

guanbin1816 · 发表于 2008-1-7 13:30:30

还想不出什么方法
看看先!!!

CYX · 发表于 2008-1-7 16:04:06

支持

眼过无痕 · 发表于 2008-1-7 16:28:11

好象很难支持下先

flysky918 · 发表于 2008-1-7 19:45:00

看着很有难度

gramwin · 发表于 2008-1-7 19:58:32

要个位，改天做做看。
