简单而实用的看图设计题(高分),截止1月20日

beyond5737 · 发表于 2008-1-6 18:05:19

1、工程图如下图1所示，效果如下图2所示；
2、建立模型，技术+3分鼓励；
3、模型建好后出工程图，上传PDF格式或者DRW格式图纸，技术+3分鼓励；
4、此结构为滑轮结构，在日常的机构运动设计中经常用到，能够说出加工方法者技术+1分鼓励。

要求：建模步骤简洁明了，不能用曲面造型工具
完成题目后上传加密PRT文件发短信告诉我密码方便检查
谢谢各位支持！祝周末愉快

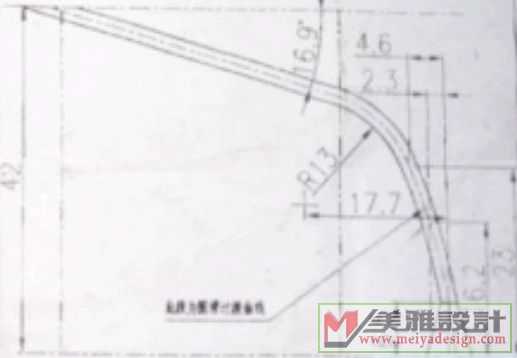

图①

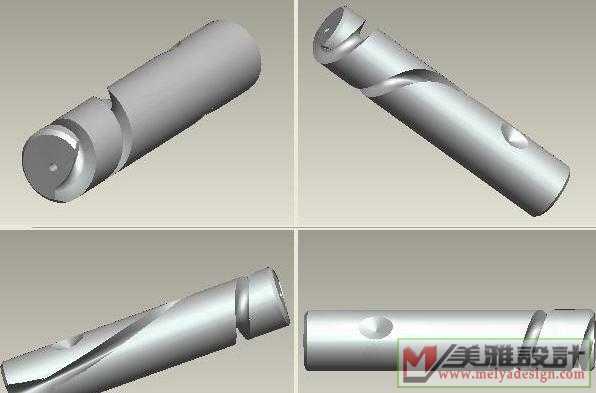

图②

题目截止日期元月20日

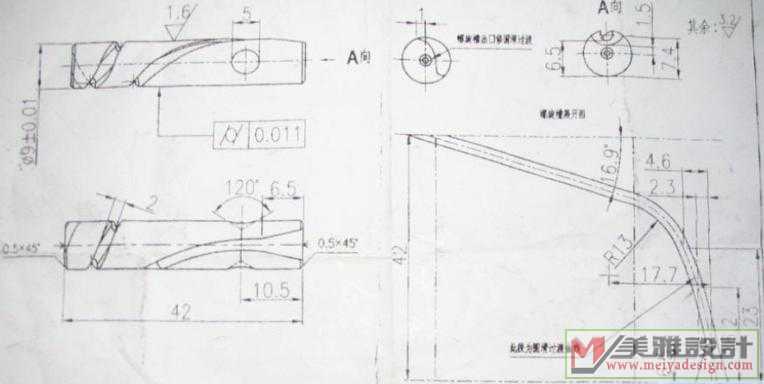

送上图纸给大家

[ 本帖最后由 beyond5737 于 2008-1-6 22:23 编辑 ]

暗香楹袖 · 发表于 2008-1-6 18:16:41

这个加工方法我还真一下想不出来，先占位，等想好了再说，么正坐的是沙发！

飞龙 · 发表于 2008-1-6 18:22:00

占位支持一下,好像有那么一点难度的啊

microsoft137 · 发表于 2008-1-6 18:36:44

我还是先占位,支持一下哈

莹莹 · 发表于 2008-1-6 18:54:59

坐下来看看先哈

惠州表业 · 发表于 2008-1-6 18:56:52

楼主，可不可以给张dwg格式或dxf格式的图纸，我眼睛都看花了

du686 · 发表于 2008-1-6 19:37:16

可不可以给张dwg格式或dxf格式的图纸

yobdc · 发表于 2008-1-6 19:41:17

好零件阿

joycat1251 · 发表于 2008-1-6 21:18:03

哇，你这个东西也真。。。。。

图纸有过定义标注，还有那关键的字根本看不清楚，怎么玩？？？

要我马马乎乎画出来吗？？

中华无泪 · 发表于 2008-1-6 21:19:44

支持出题。。谢谢
