过线构面系列（五）国庆篇 原创教程（构面建议）▲

残剑

残剑

残剑

残剑

残剑

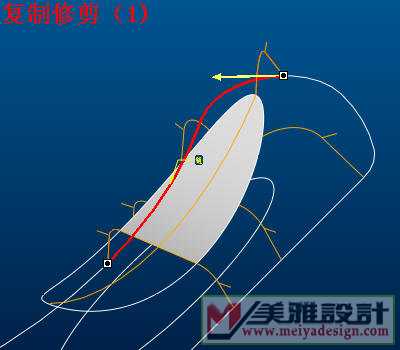

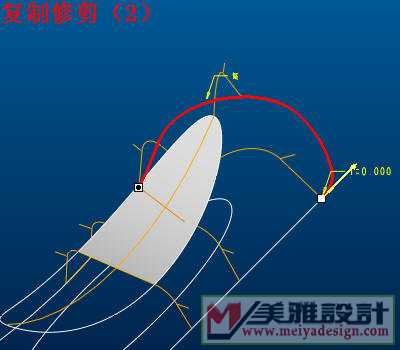

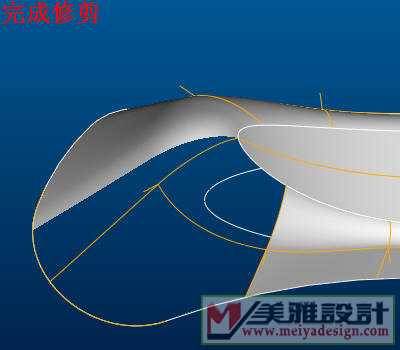

7.复制修剪曲线，用来后面的造型曲面。

建议：复制修剪可以避免原曲线丢失。有时不修剪会导置构面失败。
修剪方法可参考：http://www.meiyadesign.com/thread-39236-1-1.html

[ 本帖最后由 ykplove 于 2007-11-1 21:22 编辑 ]

残剑

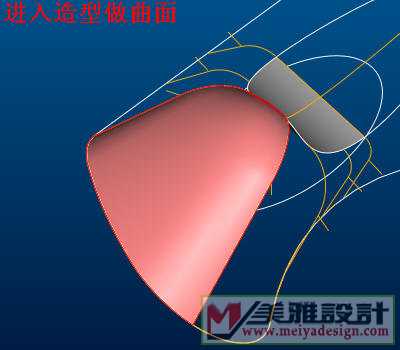

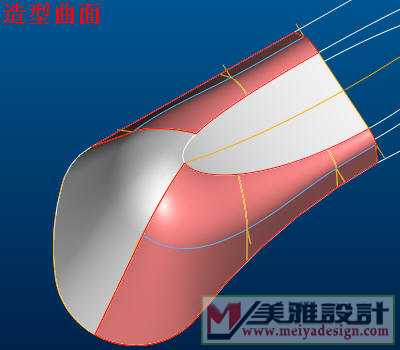

8.造型做曲面。
建议：做好的曲面要分折，以保征下面的工作。

残剑

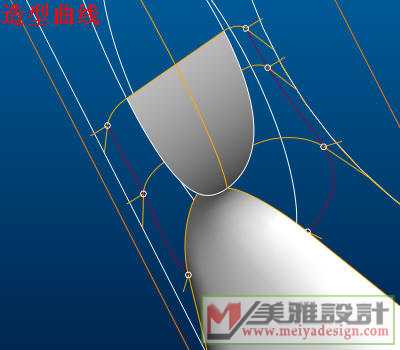

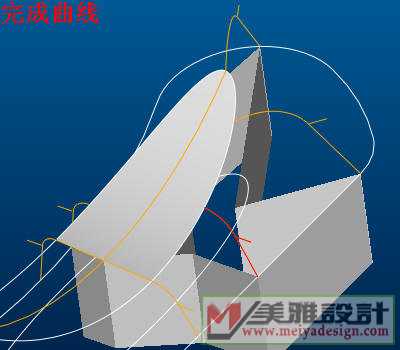

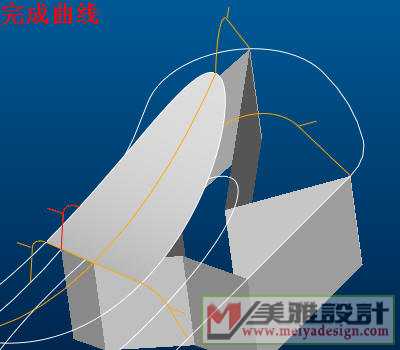

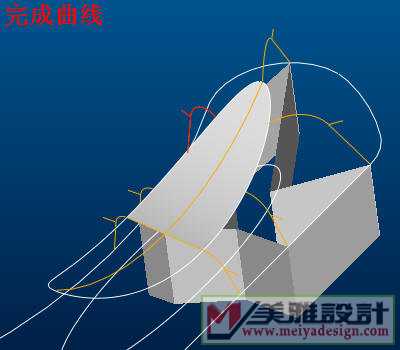

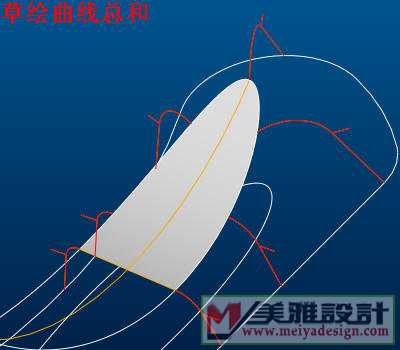

9.造型做曲线。
建议：注意端点的设定。造型曲线也可输入数据（如软点长度。相切长度等）

残剑

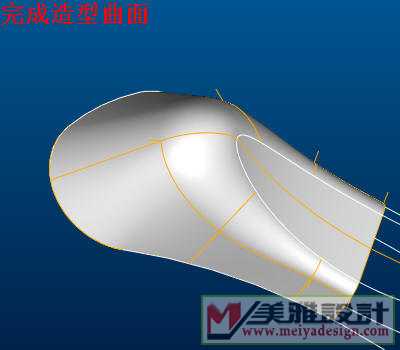

10.造型曲面，选取混合曲面的十字线。

残剑

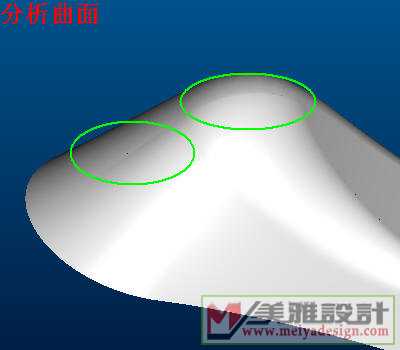

11.分折曲面。
建议：按需求对曲面进行分折，很多做朋友做好了就发上来，也不分析结果曲面有明显的接迹。

[ 本帖最后由 ykplove 于 2007-11-1 21:23 编辑 ]

残剑

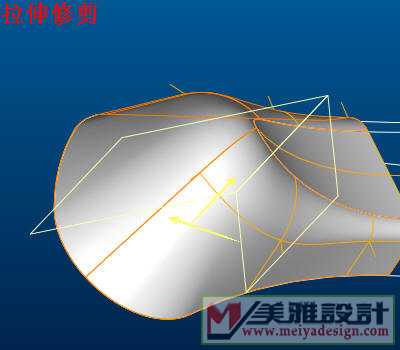

12.拉伸修剪曲面。
建议：拉伸的截面很重要，会产生不同的结束。（这需多练习积累经验）
