过线构面系列（五）国庆篇 原创教程（构面建议）▲

残剑

题目都结束N久了，教程来迟了。。。。。。。

首先谢谢大家的支持，同时也希望更多朋友加入过线构面系列。
        呵呵。。。

本想设回复才可见的，但想想还是算了。觉得还行请回贴支持。


题目地址（PRT到这里下载）：http://bbs.chinade.cc/thread-39160-1-1.html

很精彩的教程，本帖加入精华，另加奖励金币2枚！
BY 飞龙在天

残剑

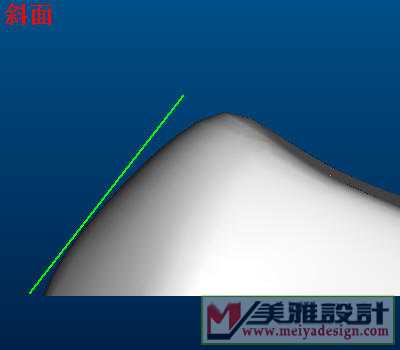

很多朋友做的都与效果图有差异,主要是斜面与圆角地方。



[ 本帖最后由 ykplove 于 2007-11-1 20:50 编辑 ]

残剑

教程开始：

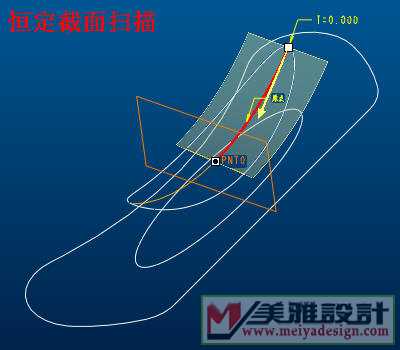

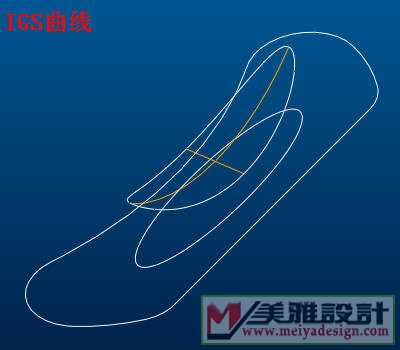

1.用扫描构建曲面。

建议：在做曲面时，首先看是否能用简单的特征来做（如扫描。旋转。拉伸等）。这样可以保证有好质量的曲面，有利加厚。偏移等。

[ 本帖最后由 ykplove 于 2007-11-1 20:53 编辑 ]

残剑

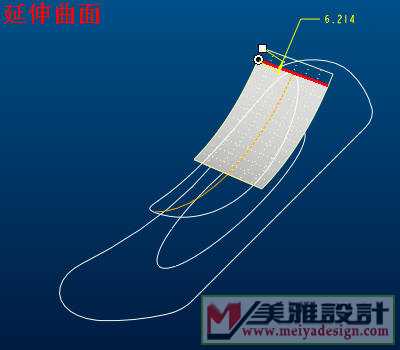

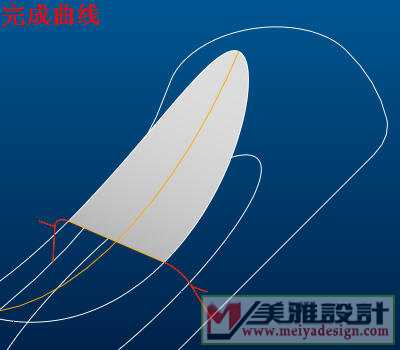

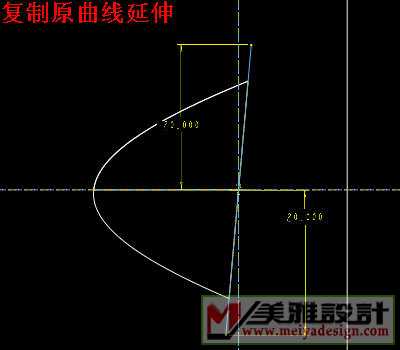

2.曲面边界延伸曲面。（当然这里你也可以在上面扫描前，先延伸曲线作主轨迹线。）
至于为何要延伸呢？请往下看。

[ 本帖最后由 ykplove 于 2007-11-1 21:19 编辑 ]

残剑

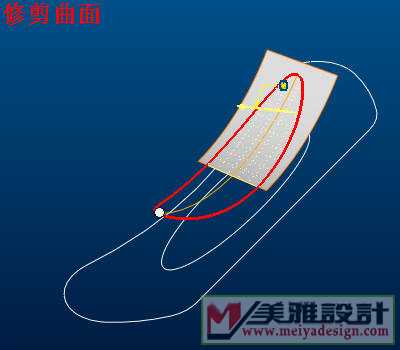

3.用原曲线修剪。（这里我的IGS刚好是在扫描面的上，呵呵。。。我出的题我最清楚了）后面也有另一种方法。

残剑

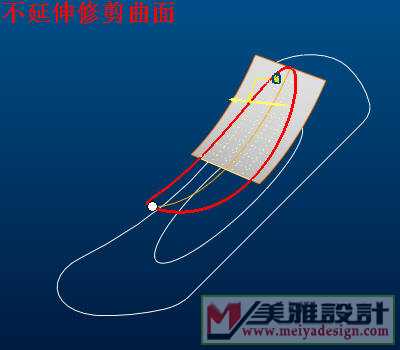

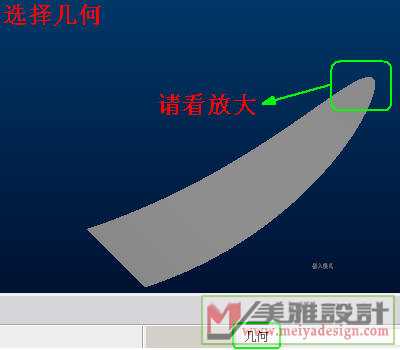

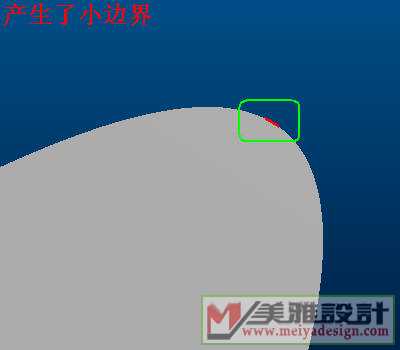

4.未延伸产生的问题。

建议：很多新手在学曲面时，往往不注意细节问题（曲线未交到点。曲线未合并。拉伸修剪产生新边界等）。做到后面都不知道问题出在哪了！曲面建模要多留心。

[ 本帖最后由 ykplove 于 2007-11-1 20:57 编辑 ]

残剑

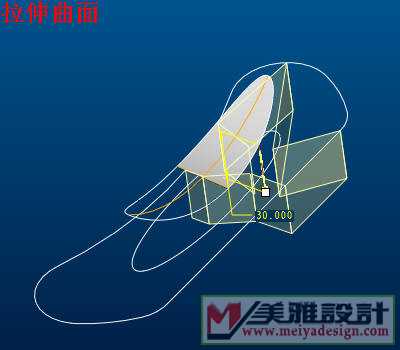

5.拉伸曲面，用来做草绘平面。

建议：拉伸平面作为基准平面是一种很常用的方法，无论是草绘或造型曲线等。

[ 本帖最后由 ykplove 于 2007-11-1 20:58 编辑 ]

残剑

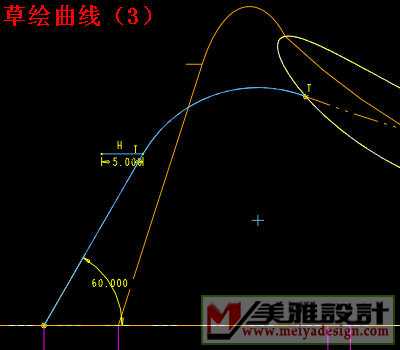

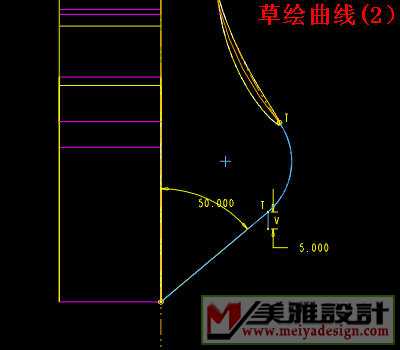

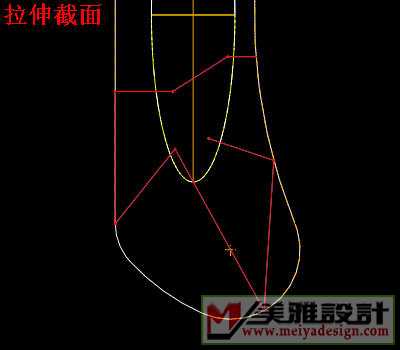

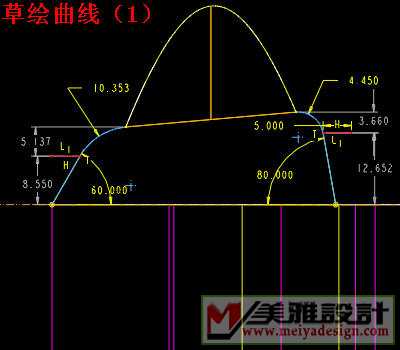

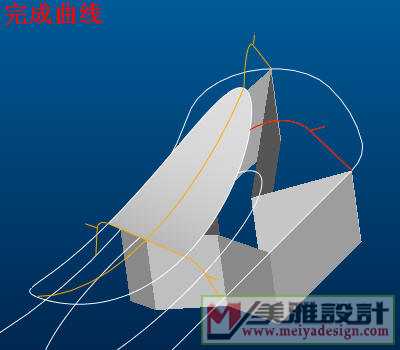

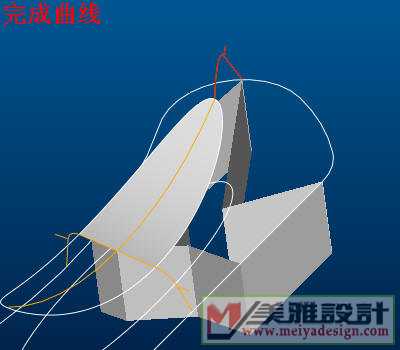

6.很多朋友觉得此题线很难调整，而用草绘就显得容易些。此题可以用一根直线加圆弧来作为基本图元，再转为样条。（图中多于的短线条，在造型曲线中会用到）

建议：草绘中用几个图元来完成样条曲线，因草绘可标示尺寸，调整起来更准确。更容易。       当然在你要对产品工程图中的样条标尺寸时，也可以作为参照。

[ 本帖最后由 ykplove 于 2007-11-1 20:59 编辑 ]
