三管构面之我的做法

biger · 发表于 2007-2-11 21:02:10

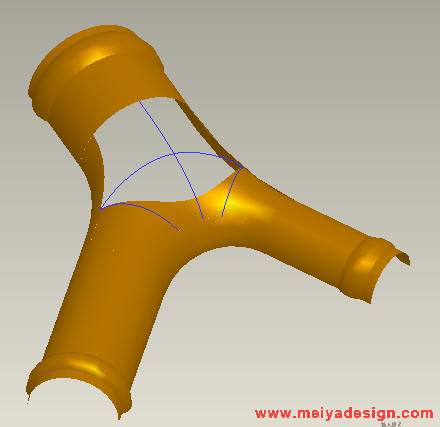

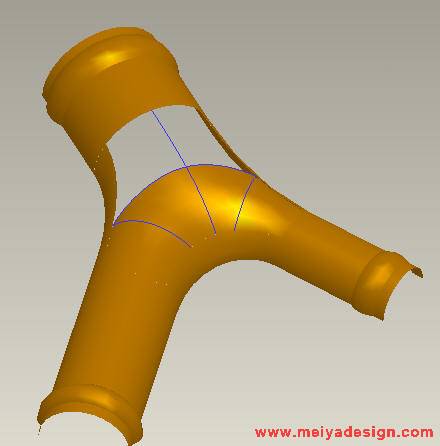

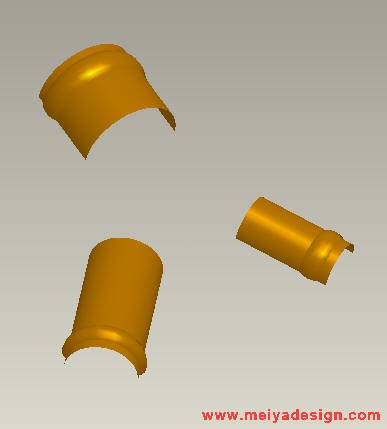

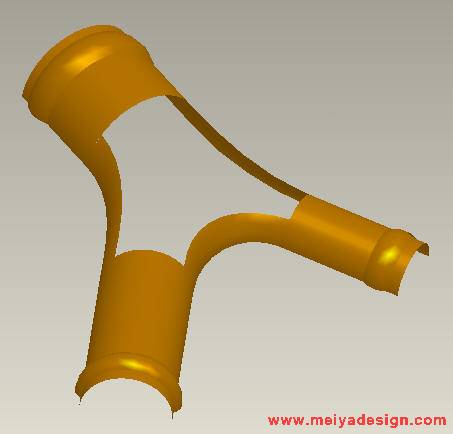

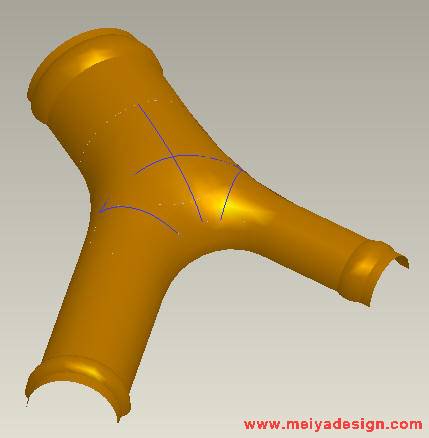

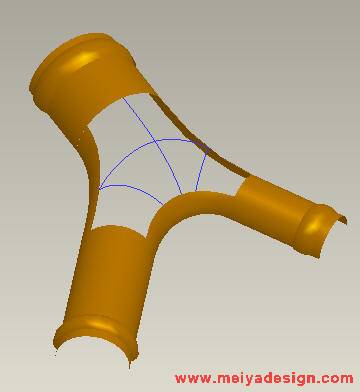

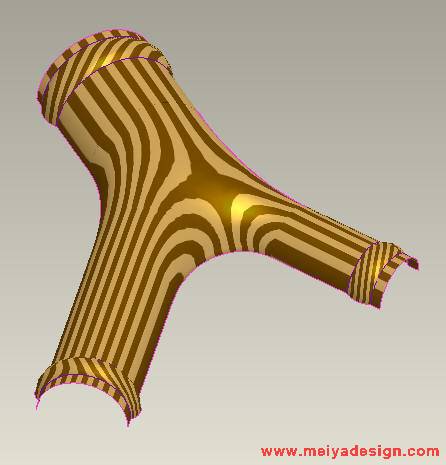

附上3.0的PART供大家参考.希望能让一些曲面像我一样有待提高的菜鸟能据此了解一点做曲面达到曲率的简单方法

学海无涯,在知识面前我永远是菜鸟永远是新手,愿跟各位一起学习和讨论!

飞龙 · 发表于 2007-2-11 21:39:48

感谢版主给大家制作详细教程,教程写得很好,辛苦了

caiqingguo · 发表于 2007-2-12 02:14:04

谢谢biger老大，看了你的教程才知道怎样草绘曲率连续的曲线，汗！

以前我绘制这样的曲线时，都是加选两个端点为参照（应选两边），然后设置相切，对只要求相切连续的曲线也没问题。但对曲率连续就不行了，倒回去打开“草绘——参照”对话筐，发觉系统自动加选两条边为参照，比biger老大多了两个端点参照，手动删除后，OK！又试了下不加选参照，直接进入草绘，先约束端点对齐再相切，再打开“草绘——参照”对话筐，删除端点参照，约束相等，也OK！都是参照惹的祸啊！！！

独爱 · 发表于 2007-2-12 09:08:01

谢谢BIGER提供..

←♀回憶♂→ · 发表于 2007-2-12 09:14:12

鬱悶，我用的是２．０

海陆空231 · 发表于 2007-2-12 09:47:20

正在下载飞龙老大给的3.0。
支持一个！

莹莹 · 发表于 2007-2-12 09:53:30

向版大学习

fuqiang666 · 发表于 2007-2-12 10:42:03

dddddddddd

不认识你 · 发表于 2007-2-12 14:54:37

是个好方法
最标准的作法了
因为这个三通是三个是一样的
如果是不一样的三个通管的话就有另外的方法了
这种方法就不行噶

biger · 发表于 2007-2-13 16:37:56

非对称三通管，解题原理大同小异，化六边面/五边面为四边面即可，正所谓兵来将挡水来土淹！
