热塑性工程塑料设计基本原理.

zhp023 · 发表于 2007-1-20 14:02:02

一个是手机. 壁厚少于 3/4mm,流动长度是几英寸.
拖拉机罩子壁厚大约是 4mm, 流
动长度大约 915 - 990mm.

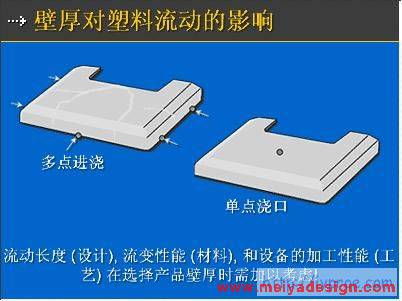

如果你可以使用多于一个的浇口, 你可以减少壁厚因为流动长度缩短了

zhp023 · 发表于 2007-1-20 14:02:38

记住注射压力是流动长度和壁厚的函数.
在我们的网站设计中心上有一
个基本的流动分析工具供你使用.
需要注意的是使用多点进浇将增加熔接线的数量

zhp023 · 发表于 2007-1-20 14:05:03

接下来讨论结构刚度.

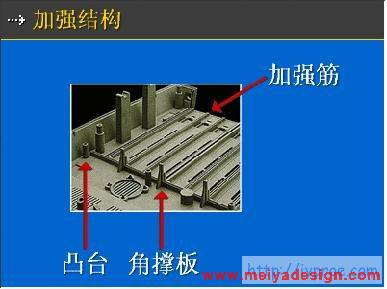

这是一个商用设备面板的反面 -十分复杂

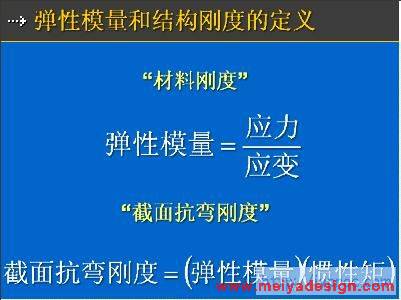

首先是一些刚度计算的公式。

zhp023 · 发表于 2007-1-20 14:05:35

一个是塑料本身的弹性模量

zhp023 · 发表于 2007-1-20 14:06:07

另一个是产品的惯性矩
两者的乘积体现出产品的整体
刚度.

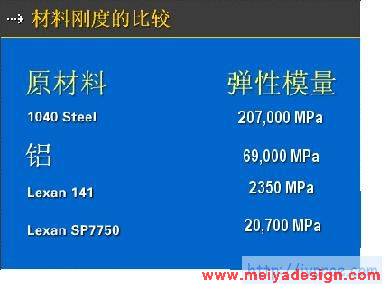

先关注一下材料的性能.
通过加入添加剂比如玻璃纤维或碳纤维可以提高材料的弹性模量。Lexan® SP7750 就是加入了碳纤维

zhp023 · 发表于 2007-1-20 14:06:42

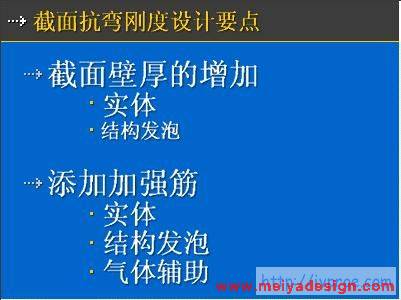

从产品形状的角度, 我们可以采用一些方案, 比如截面壁厚.可以是实体或结构发泡结构. 结构发泡降低了产品的密度. 而表面仍保持原先的密度.另一个方法是添加加强筋. 同样可以是实体或结构发泡, 或气体辅助设计.
如何定量计算惯性矩?

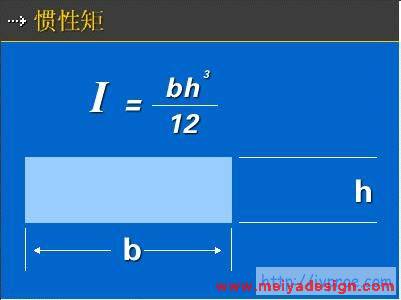

这是一个矩形截面的惯性矩计算公式

zhp023 · 发表于 2007-1-20 14:07:54

以看出影响最大的是高度因为是三次方.增加 h 可以大大提高惯性矩

zhp023 · 发表于 2007-1-20 14:08:42

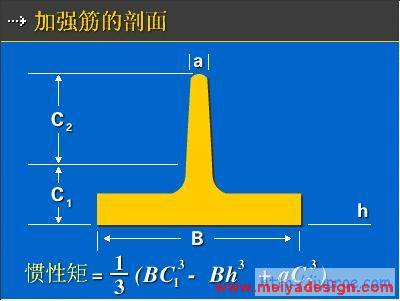

较复杂的截面也可以计算惯性矩.可以看到 C1 和 C2 是三次方的.通过增加加强筋可以提高刚度而壁厚却不用增加

zhp023 · 发表于 2007-1-20 14:09:26

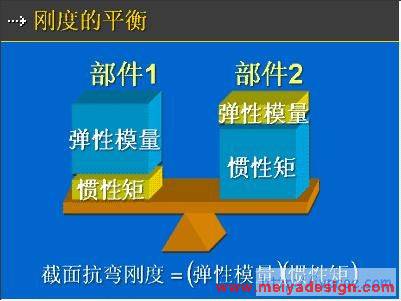

正如前面所述, 产品的结构刚度是材料性能和几何形状的函数.你可以用高弹性模量的钢设计产品而使用较低的惯性矩.你也可以用底弹性模量的材料比如 Lexan®, 设计较大的惯性矩来达到同等的刚度.

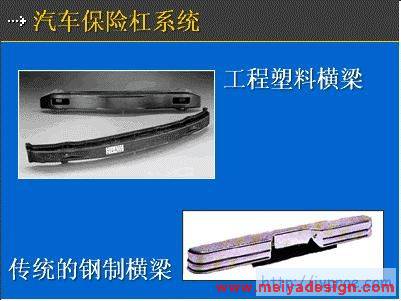

一个典型的例子是汽车保险杠系统的设计.这个部件用的是 Xenoy® PC/PBT合金材料.右边是传统的镀铬设计.两者都有着同样的结构刚度.

zhp023 · 发表于 2007-1-20 14:10:03

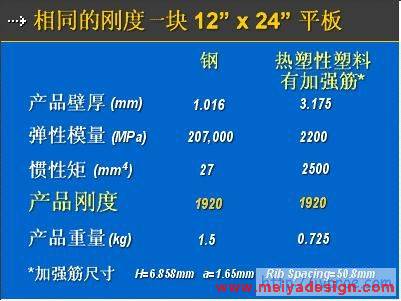

最后讨论的是平板件的比较.
