老外用的煮锅之手柄结构讨论

biger

问得好
在保证如题的条件下,那我可不可以取消按键呢?工作时,手柄得固定不能旋转,取锅时才转动它.
如果取消,如何达到条件,如不取消,又用何结构来实现?
好好分析一下.

biger

此题不知是有点难度呢还是大家没有多少时间来思考它，到07年了还没有送出一分.既如此，我就陆续找点时间大致来分析一下此结构（不是教程）.这里只针对如何实现如题所要的功能，而不过多去外延到其它方向.

biger

如图,当使用者把锅身置于加热盘上使用时,其左右手柄依靠不锈钢弹片扣住铝锅左右的凸耳,起到固定作用.此时手柄也呈锁紧状态.使用完后需要取下锅容器,那必然要松开手柄,我就将其设计成旋转状态,且考虑到使用者的便利而于手柄顶端设置了一个推钮来控制旋转.该结构的设计重点就在这里,其实这也是诸多需要类似的功能而常用到的一种结构,当然很多人没做过就未必就想得出来(在我为设计此结构而参照其它外国设计者的产品时,都有些叹服他们利用机械原理的智慧了)

[ 本帖最后由 biger 于 2007-5-11 11:15 编辑 ]

biger

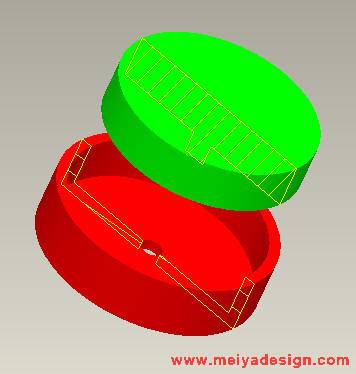

先看图,绿件可在红件里旋转.

biger

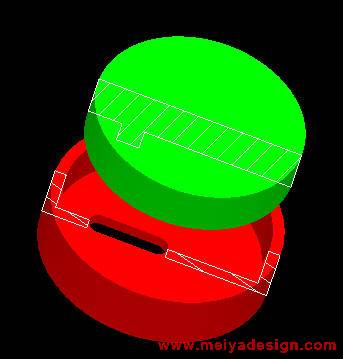

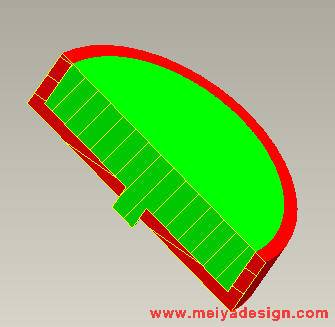

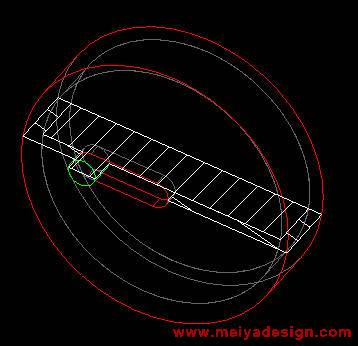

再看图,移动旋转中心后,组件旋转自由度给定义了.不能再旋转.

biger

该讨论题我其实就是想给大家介绍这个结构,其实很简单.但难点再于巧用机械一些原理去创新未知的精巧机构.一次宴会上曾有人刁难爱因斯坦,说相对论其实很简单天天见谁不懂,牛顿的万有引力也太平常了,谁不知道苹果会朝地面掉下而不会往天上飞.爱因斯坦笑了笑拿出一个鸡蛋,对那个刁难者说,先生你能把这个鸡蛋在桌子上竖立起来吗?呵呵,那先生傻眼了,然后爱因斯坦轻轻给鸡蛋的一端在桌上敲破了一点,立在了桌面上.全场一片掌声.很多学术都不是难易的问题,而是尝试与否创新与否的问题.(个人观点而已)

stormchen1

就算天天看残棋书，而不多找高人对垒，必无法长进

biger

下面我将就本结构作进一步深入分析,当然是和各位沟通,本人之设计理念尚待完善,也非最优解法.明白了上面我讲的原理后,都应该知道手

柄的旋转我就将用到它了.也即是移动旋转中心法,这在国外的很多产品都有借用.包括食品加工机的定位换刀盘等都有用到.首先我想从材

料入手来简单说一下,我们知道对于有耐热要求的产品来说,可能都会常用到Phenolic,譬如一些仪器上用到的装保险丝的保险丝座等等皆如

是.这里手柄的外壳组件我也一样用它,具体型号是T373J黑色,此材料为热固性且坚硬不易缩水（当然性脆，要上螺丝须注意其配合的设计

尺寸）价格也便宜约Ton/7K,且考虑到常用于厨房易粘易褪色等，而这里我取其黑色，实刚克服了其弱点.
Housing材料已定,下一步将细化其内部构造
