楼主: sdgdjgb

[分享] Vss 基本练习 【修改】

[复制链接]
发表于 2015-6-5 10:24:47 | 显示全部楼层
好吧,这样有点意思了.

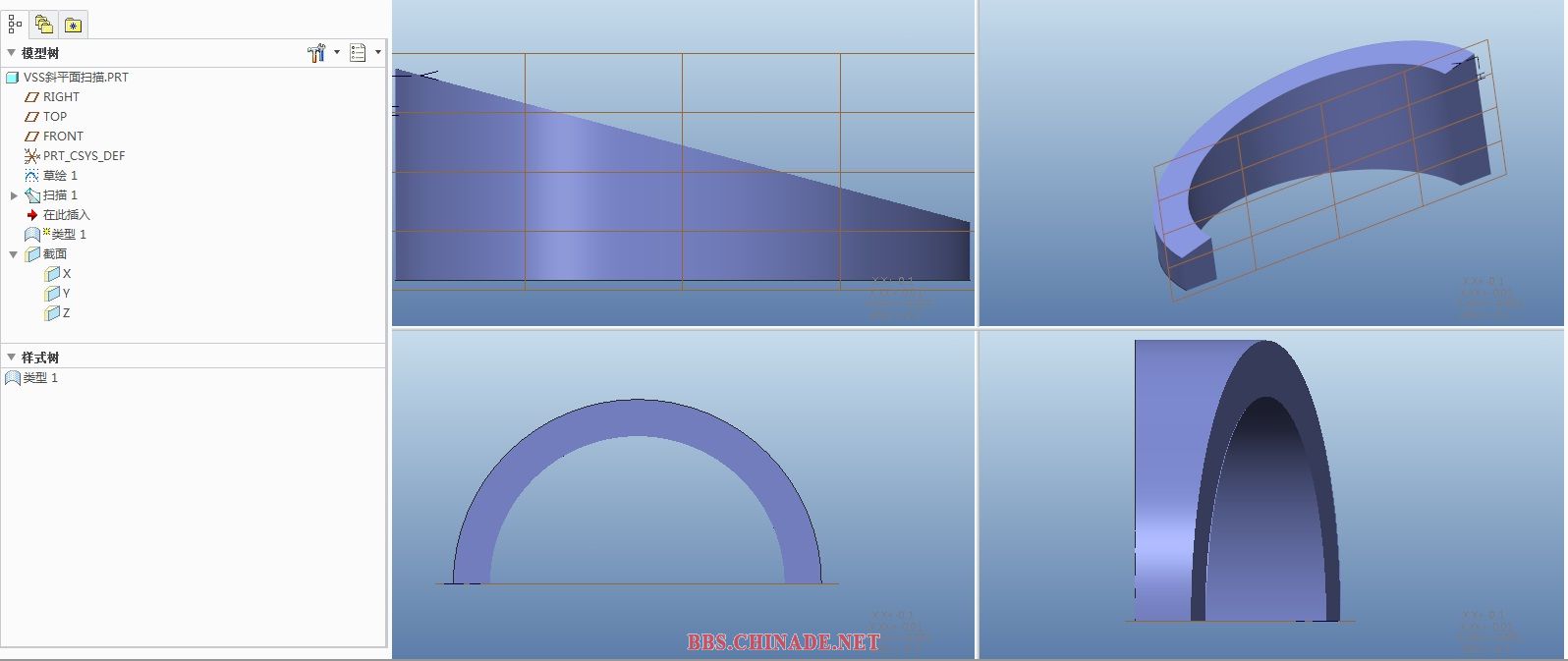

公布函数式
sd3=10+50*(1-cos(trajpar*180))*tan(15)
sd6=10+tan(15)*sd5+(50-sd5)*(1-cos(trajpar*180))*tan(15)

vss斜平面扫描.prt.rar

37.5 KB, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-5 10:29:55 | 显示全部楼层
sdgdjgb 发表于 2015-6-5 09:46
这样的建模没有实际的意义。。。仅仅是一种 拓展 练习而已。说白了,是一个 “三角函数”的练习。。。谢 ...

看我的楼层好了,我的公布了.
回复 支持 反对

使用道具 举报

发表于 2015-6-5 11:31:56 | 显示全部楼层
支持辛老出题,赞一个,辛老辛苦啦...

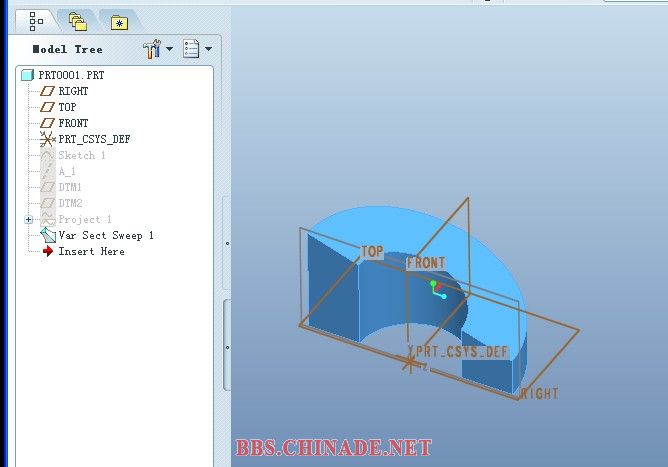

prt0001.prt.rar

104.41 KB, 阅读权限: 100, 下载次数: 1, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-5 16:34:17 | 显示全部楼层

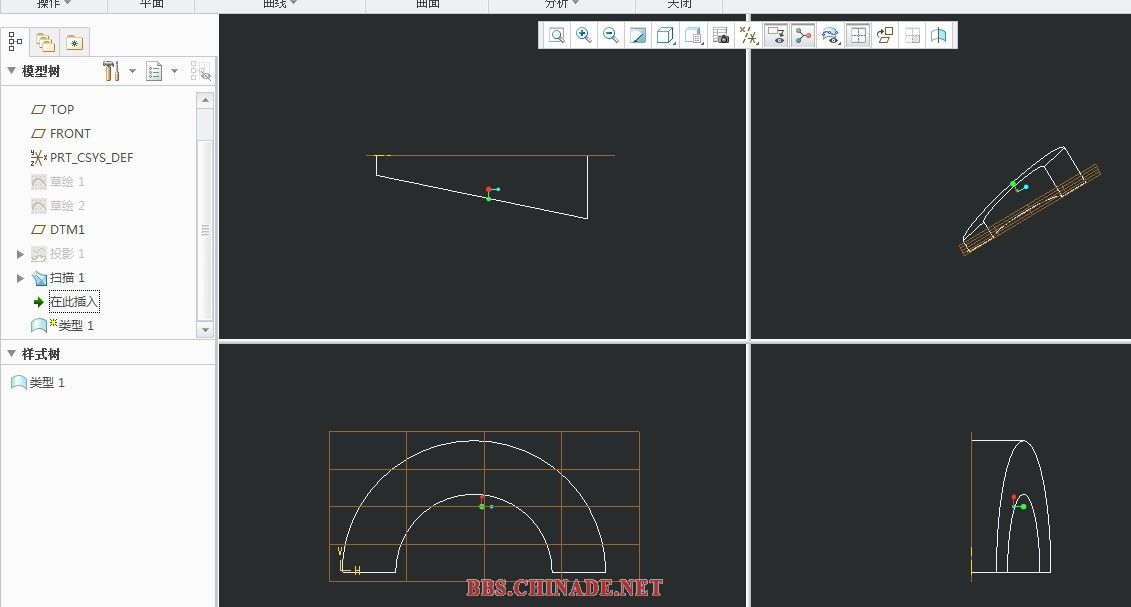

太复杂了,只会用多步笨办法来完成了 2015-06-05_163233.jpg

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-6 10:59:21 | 显示全部楼层
[url=高从0-20变化首尾相接的圆环-by天仙子 http://www.chinade.cc/forum.php? ... 864&fromuid=485 (出处: 中华设计论坛)]高从0-20变化首尾相接的圆环-by天仙子 http://www.chinade.cc/forum.php? ... 864&fromuid=485 (出处: 中华设计论坛)[/url]

回复 支持 反对

使用道具 举报

发表于 2015-6-6 19:40:18 | 显示全部楼层
4156900 发表于 2015-6-4 08:32
楼主题目要求改了函数需要修改
sd3=10+50*(1-cos(trajpar*180))*tan(15)
sd6=10+tan(15)*sd5+(50-sd5)*(1 ...

谢谢这位仁兄,学习了
回复 支持 反对

使用道具 举报

发表于 2015-6-6 22:30:13 | 显示全部楼层
就这样易理解不?

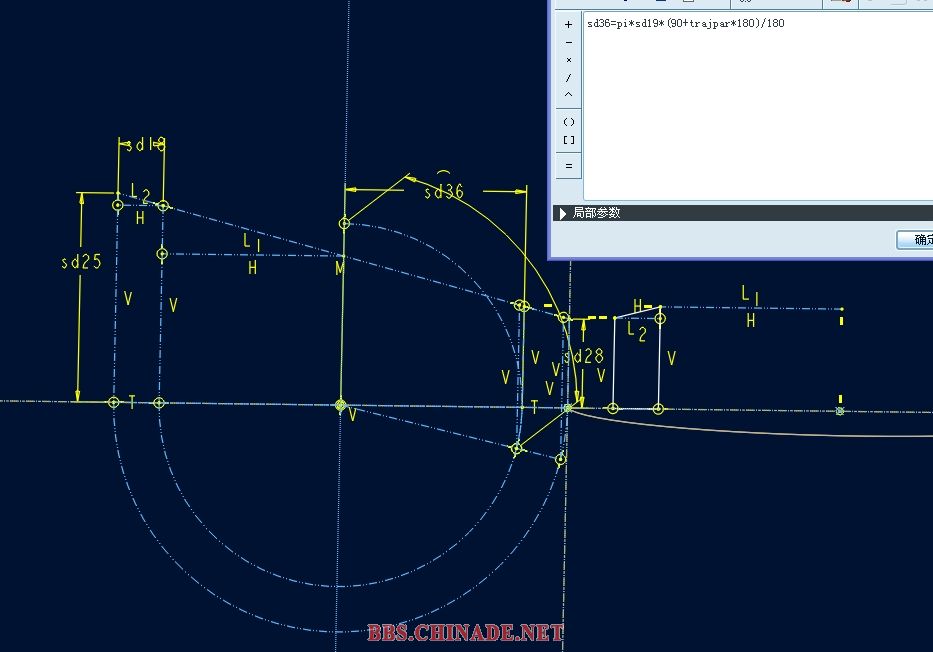

半圆作轨迹VSS,截面如图:
用弧长控制下VSS点在半圆弧上的位置,本想用角度,唉,大于180时会自动转到锐角边而出错,还是弧长控制吧。
sd36=pi*sd19*(90+trajpar*180)/180
不知是不是比那个三角函数的更好理解?

prt0007.prt.rar

50.95 KB, 下载次数: 6, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-7-31 08:53:59 | 显示全部楼层

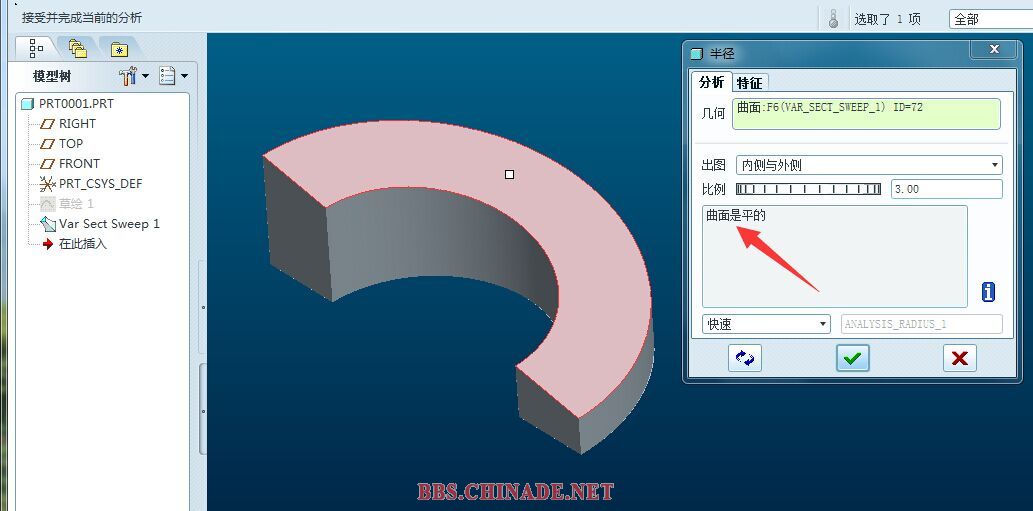

不用函数,用投影

prt0001.prt.zip

57.97 KB, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报
