[分享] Vss 基本练习 【修改】

[复制链接]
发表于 2015-6-3 16:32:33 | 显示全部楼层 |阅读模式
本帖最后由 sdgdjgb 于 2015-6-4 16:22 编辑

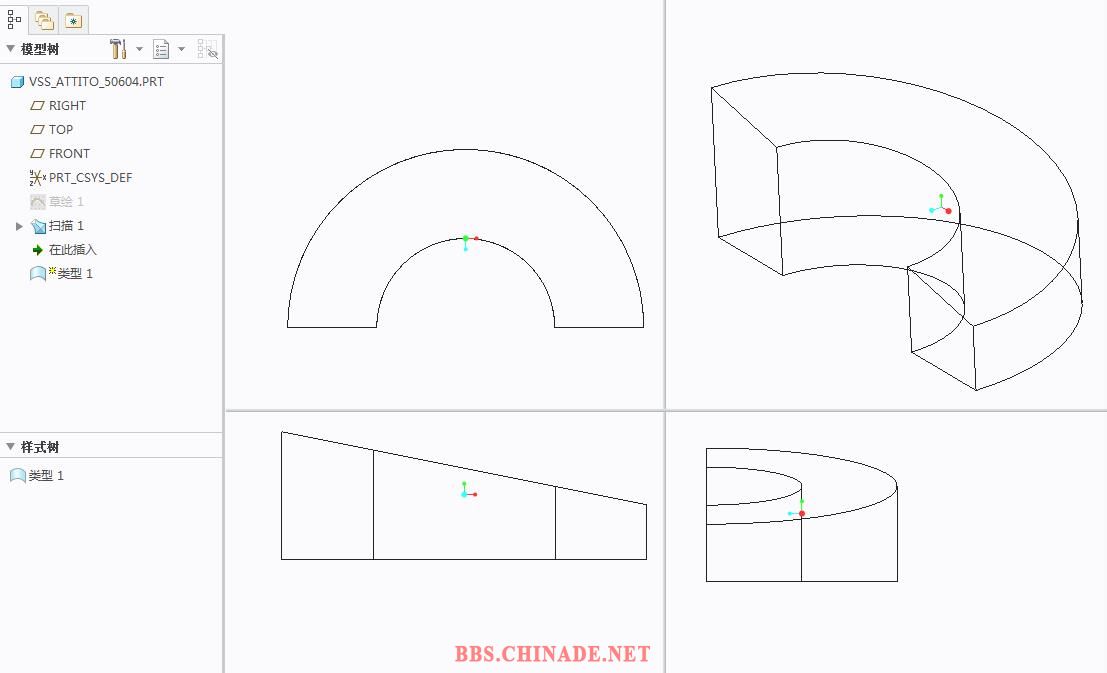

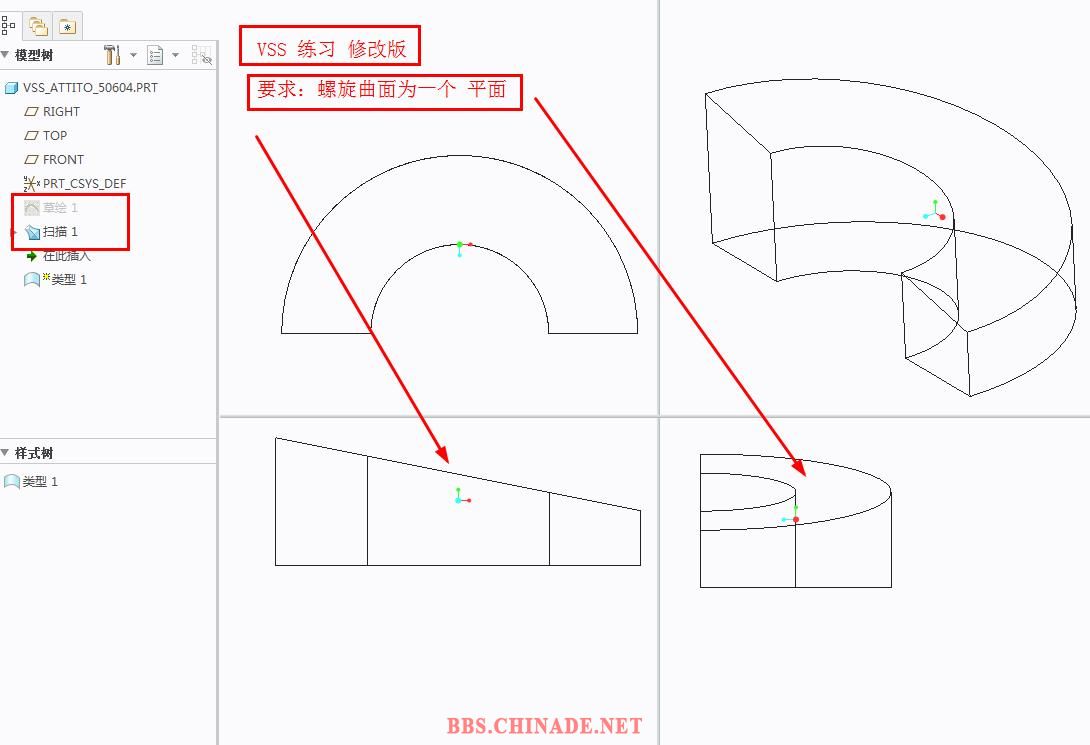

要求:四点一线 360截图20150604155400824.jpg
360截图20150604155417477.jpg 360截图20150603163838462.jpg


发表于 2015-6-4 08:32:19 | 显示全部楼层
本帖最后由 4156900 于 2015-6-5 11:05 编辑

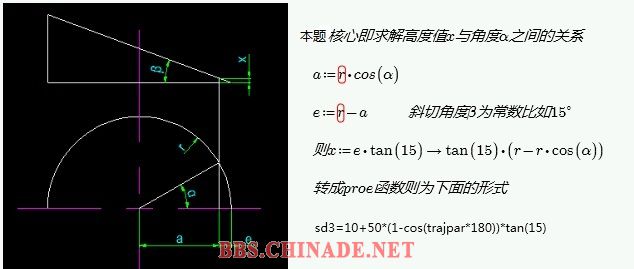

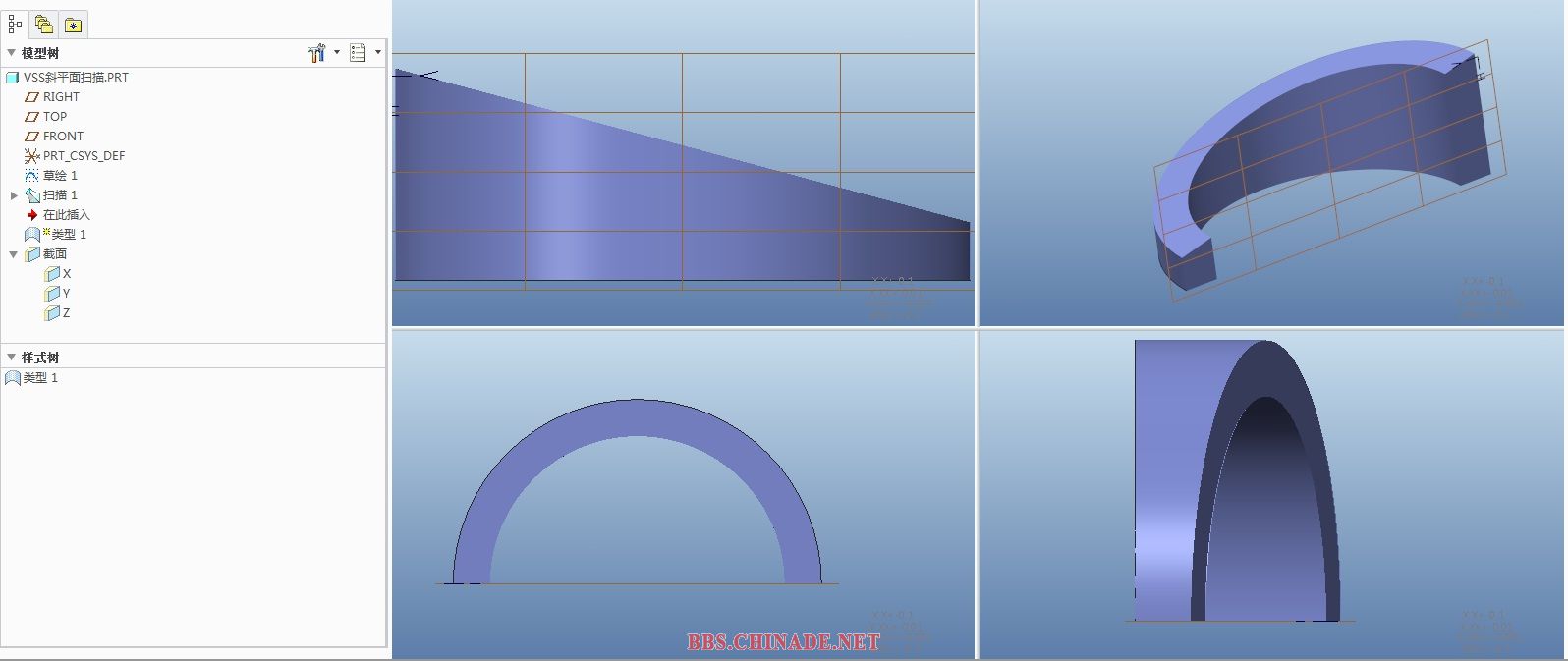

楼主题目要求改了函数需要修改
sd3=10+50*(1-cos(trajpar*180))*tan(15)
sd6=10+tan(15)*sd5+(50-sd5)*(1-cos(trajpar*180))*tan(15)
用这段函数

vss斜平面扫描.prt.rar

37.5 KB, 下载次数: 10, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-3 22:41:18 | 显示全部楼层
哈哈 这个应该可以

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-3 22:42:39 | 显示全部楼层

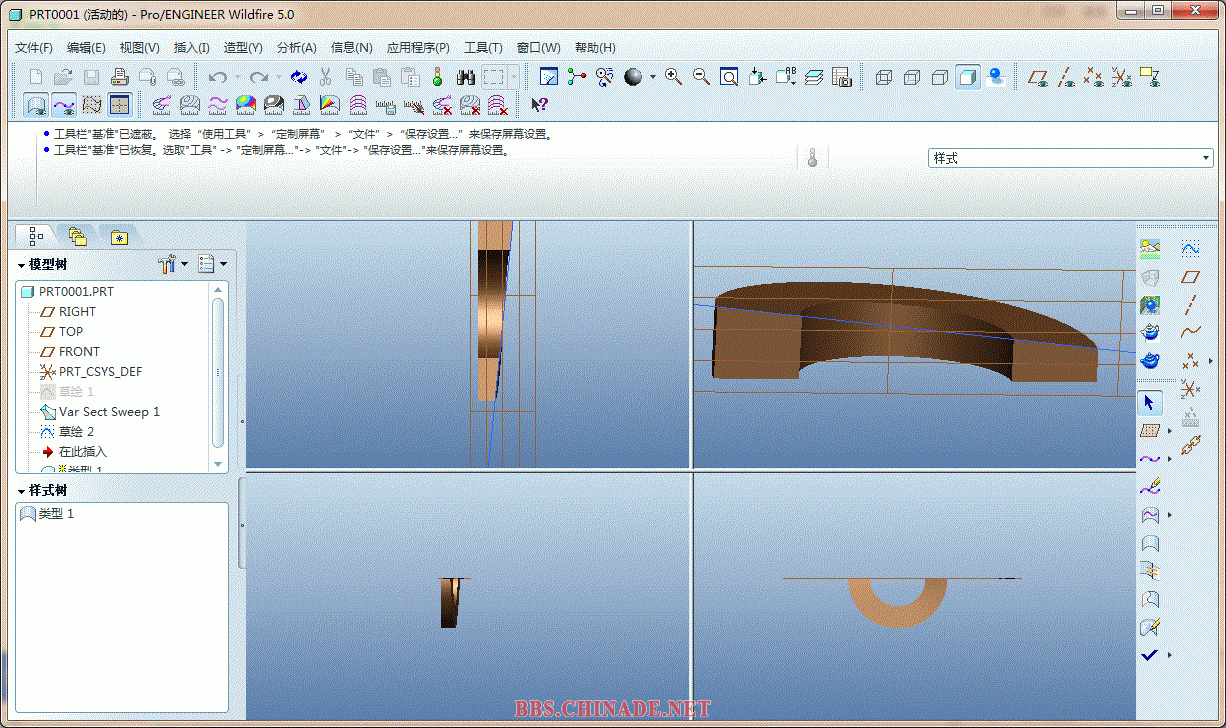

想出来一个办法:lol 4.jpg

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-3 23:22:01 | 显示全部楼层
我也试一试,顶一下!(虽然画的很接近,但我自己觉得有作弊的嫌疑——我在CAD中直接取的数,真不会归纳与计算呀,感觉这个图更多的是考查数学能力呀!


vss-0603.prt.rar

41.54 KB, 阅读权限: 10, 下载次数: 3, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-4 10:47:54 | 显示全部楼层
本帖最后由 guanshen2004 于 2015-6-4 10:54 编辑

支持一个。

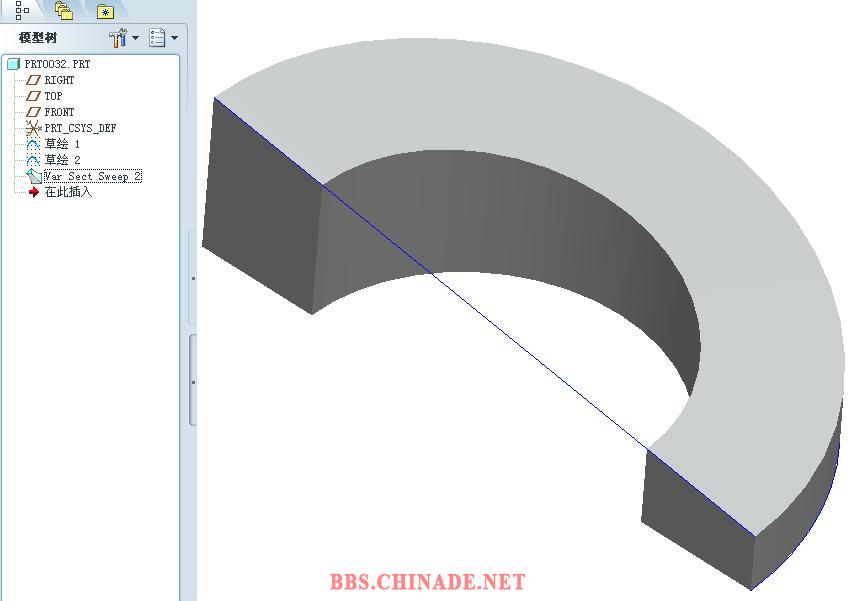

99.JPG 10.JPG


评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-4 22:21:21 | 显示全部楼层

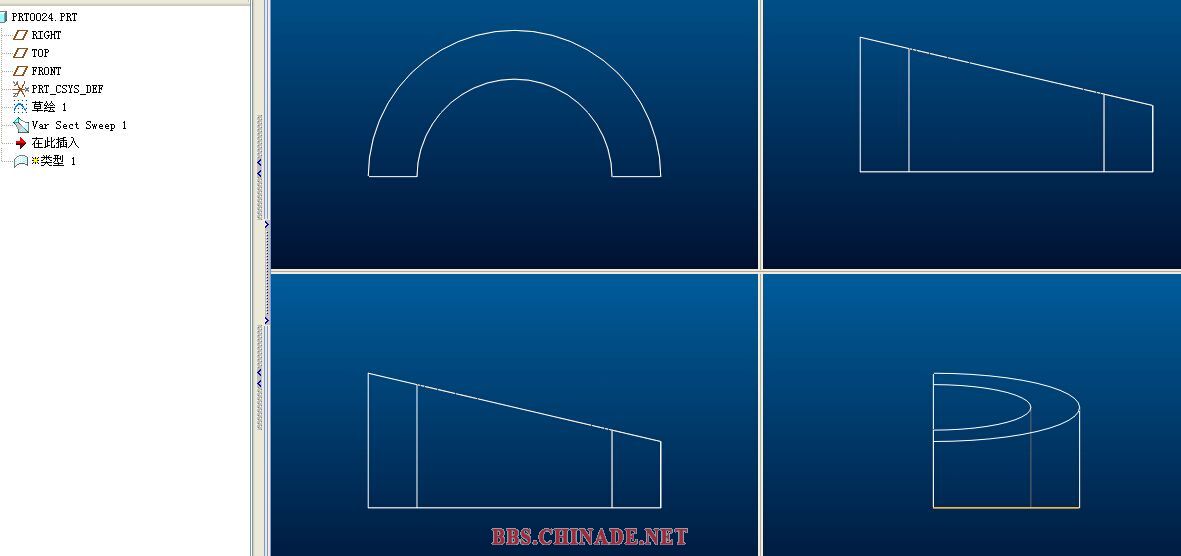

就这样吧,

prt0024.prt.rar

48.86 KB, 阅读权限: 100, 下载次数: 1, 下载积分: 华币 -1

回复

使用道具 举报

发表于 2015-6-4 22:31:45 | 显示全部楼层
这样应该更简单

fdgds.prt.rar

78.32 KB, 阅读权限: 100, 下载次数: 1, 下载积分: 华币 -1

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-6-5 09:19:26 | 显示全部楼层
:L  权限搞100     这是学习论坛还是权限论坛,想参考一下思路都不行
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-6-5 09:46:57 | 显示全部楼层
528415 发表于 2015-6-5 09:19
权限搞100     这是学习论坛还是权限论坛,想参考一下思路都不行

这样的建模没有实际的意义。。。仅仅是一种 拓展 练习而已。说白了,是一个 “三角函数”的练习。。。谢谢参与。
回复 支持 反对

使用道具 举报
