【看图建模】41110 练习（看2D图 做3D图 ）

苍龙

sdgdjgb 发表于 2014-11-14 13:58
使用【消隐】模式也能满足题目的要求。。。并且。30和50的尺寸也符合要求。

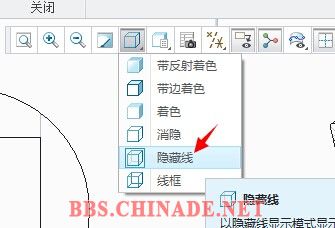

辛老不是消隐，是隐藏线模式…………。这制图重点就在这里

开我的图试一下

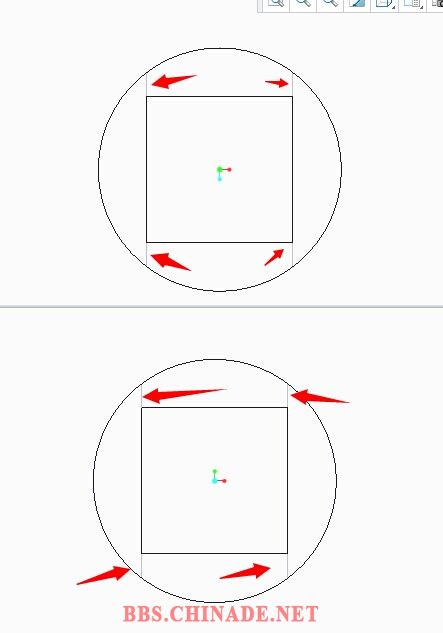

看到没有……下图……。

sdgdjgb

苍龙 发表于 2014-11-14 14:06
辛老不是消隐，是隐藏线模式…………。这制图重点就在这里

开我的图试一下

我考虑了两个因素。（尺寸和图形），所以。我做了一个折中处理。。。。我也不知道正确的答案。。。谢谢。

苍龙

sdgdjgb 发表于 2014-11-14 14:21
我考虑了两个因素。（尺寸和图形），所以。我做了一个折中处理。。。。我也不知道正确的答案。。。谢谢。 ...

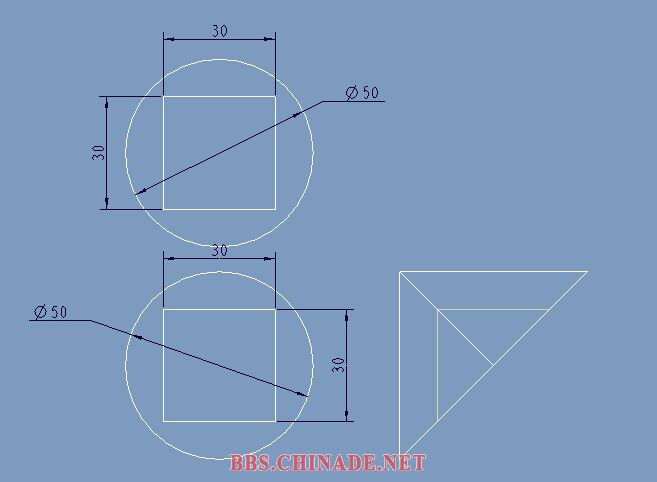

拆啥中啊，看我的标尺寸

sdgdjgb

苍龙 发表于 2014-11-14 14:55
拆啥中啊，看我的标尺寸

厉害。。学习了。谢谢。
