【看图建模】41110 练习（看2D图做3D图）

sdgdjgb · 发表于 2014-11-11 20:31:34

本帖最后由 sdgdjgb 于 2014-11-11 20:38 编辑

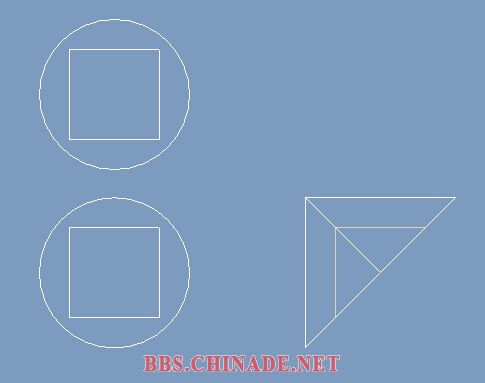

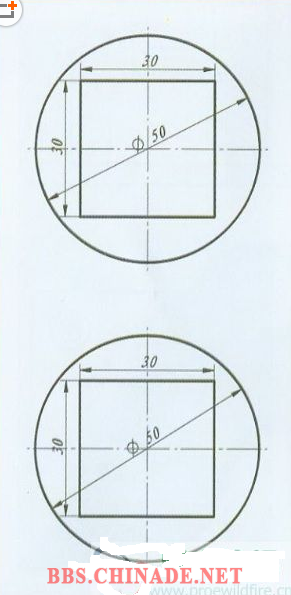

2D图如下：

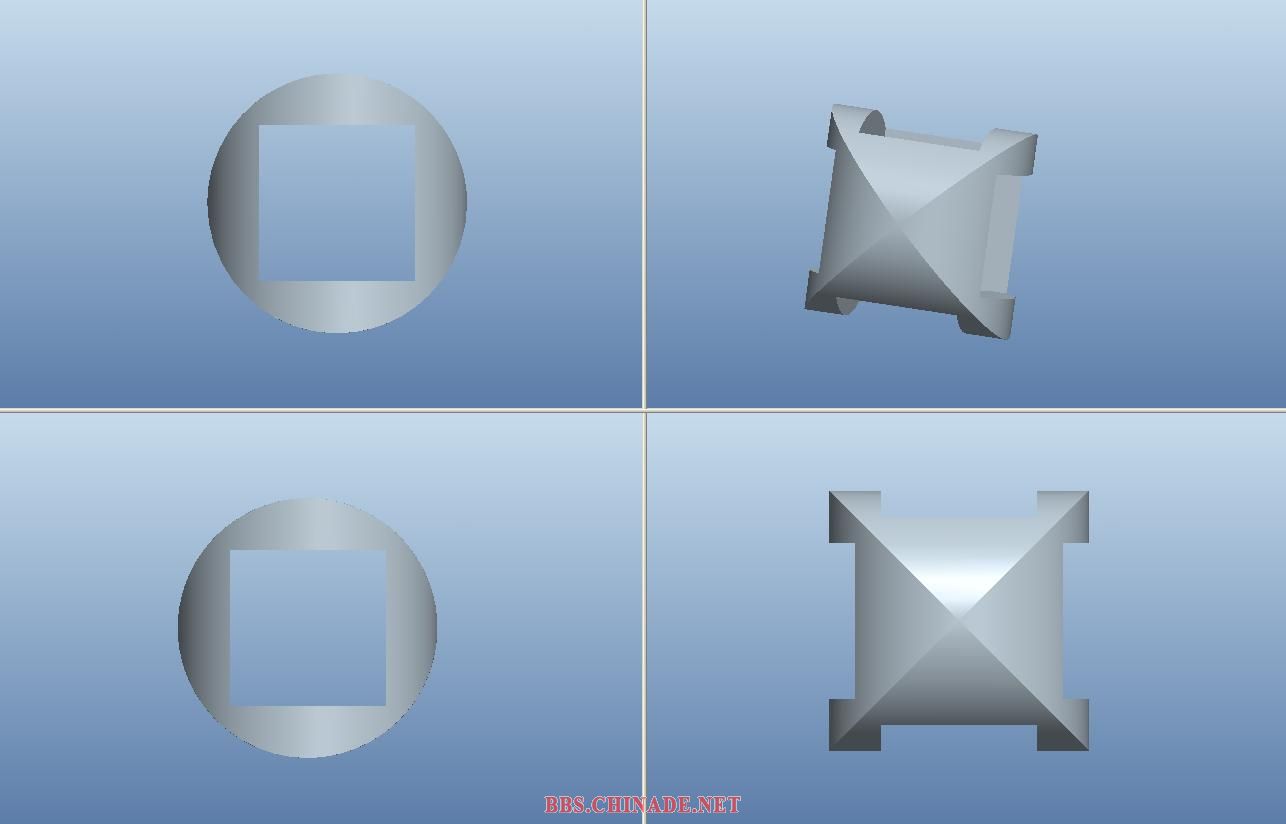

3D图如下

2d_zhuan_3d.prt.zip (33.94 KB, 下载次数: 10)

大坏蛋 · 发表于 2014-11-12 09:58:20

sdgdjgb · 发表于 2014-11-12 11:58:55

大坏蛋发表于 2014-11-12 09:58

应该是这样吧。。我也没有看见标准答案。

DZC · 发表于 2014-11-12 20:58:36

这个不难吧

sdgdjgb · 发表于 2014-11-13 08:54:09

DZC 发表于 2014-11-12 20:58
这个不难吧

会者不难。。。

苍龙 · 发表于 2014-11-14 10:54:11

sdgdjgb 发表于 2014-11-13 08:54
会者不难。。。

开隐藏线模式，应该没有隐藏线才算对

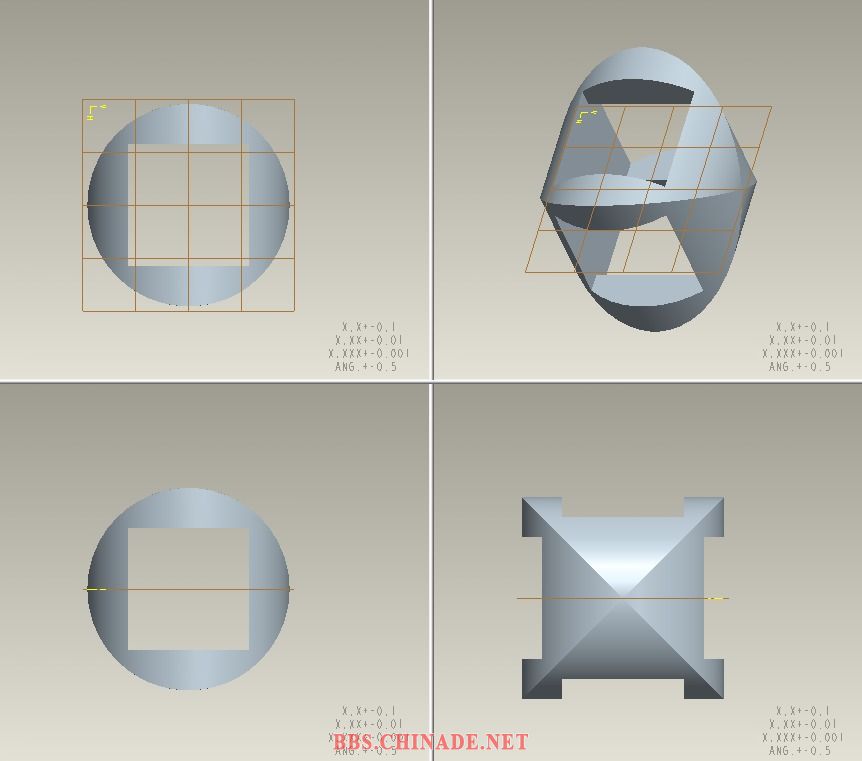

苍龙 · 发表于 2014-11-14 11:27:34

我也做一个

tu.prt.rar (88.94 KB, 下载次数: 3)

sdgdjgb · 发表于 2014-11-14 12:07:52

苍龙发表于 2014-11-14 11:27
我也做一个

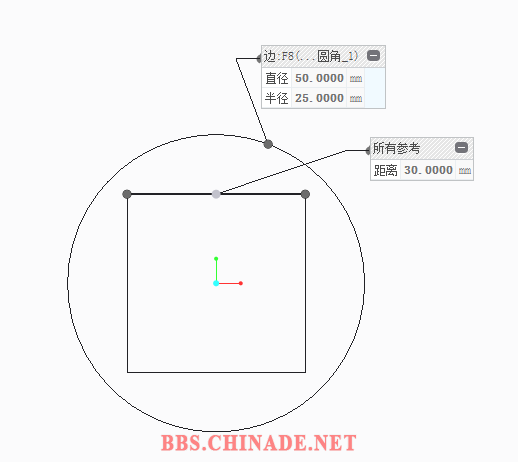

那么。30和50 的两个尺寸怎么标注呢？

苍龙 · 发表于 2014-11-14 13:47:11

sdgdjgb 发表于 2014-11-14 12:07
那么。30和50 的两个尺寸怎么标注呢？

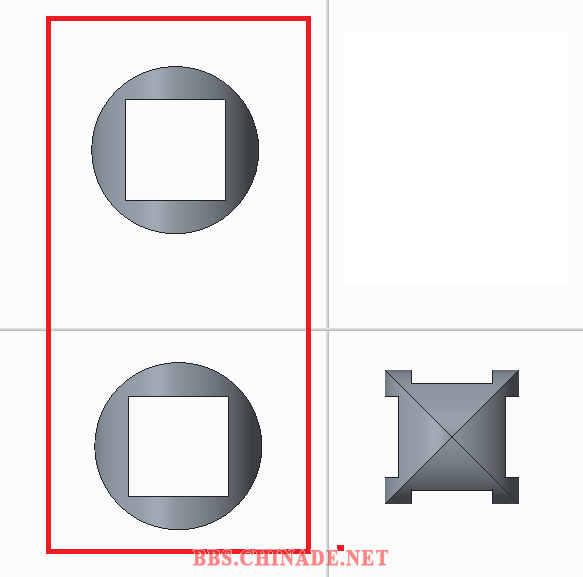

把你的图开隐藏线模式，发现还有隐藏线条，跟标注无关啊。

sdgdjgb · 发表于 2014-11-14 13:58:07

苍龙发表于 2014-11-14 13:47
把你的图开隐藏线模式，发现还有隐藏线条，跟标注无关啊。

使用【消隐】模式也能满足题目的要求。。。并且。30和50的尺寸也符合要求。
