曲线阵列。。。

acaigg · 发表于 2014-10-31 08:21:22

阵列的对象要位于曲线的起点位置就可以了...

sdgdjgb · 发表于 2014-10-31 09:17:18

本帖最后由 sdgdjgb 于 2014-10-31 09:23 编辑

acaigg 发表于 2014-10-31 08:21
阵列的对象要位于曲线的起点位置就可以了...

我用【编辑参考】从新做了一遍。完全正确。

bjck_005.prt.zip (57.93 KB, 下载次数: 9)

absk2 · 发表于 2014-10-31 09:51:04

不错啊！！

sdgdjgb · 发表于 2014-10-31 10:15:44

本帖最后由 sdgdjgb 于 2014-10-31 10:29 编辑

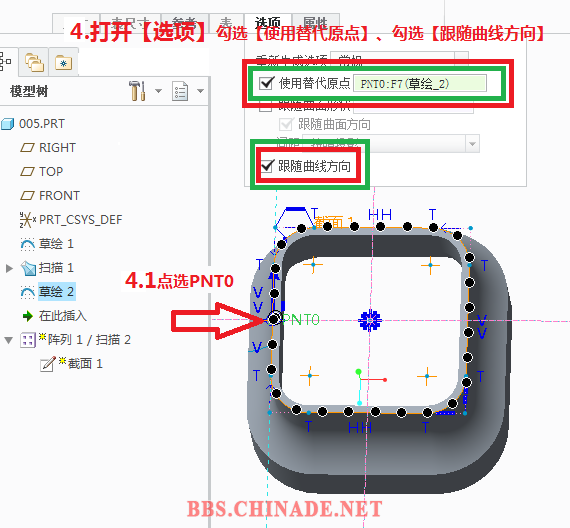

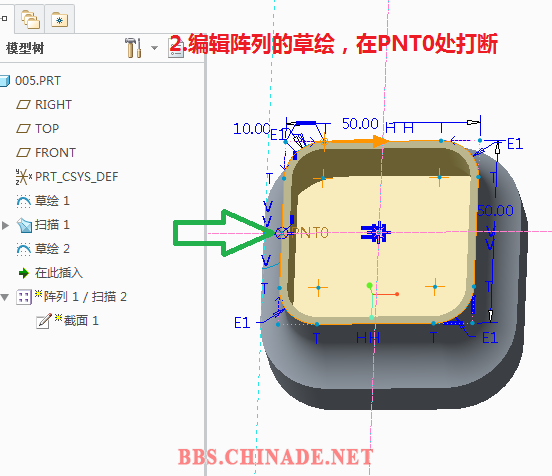

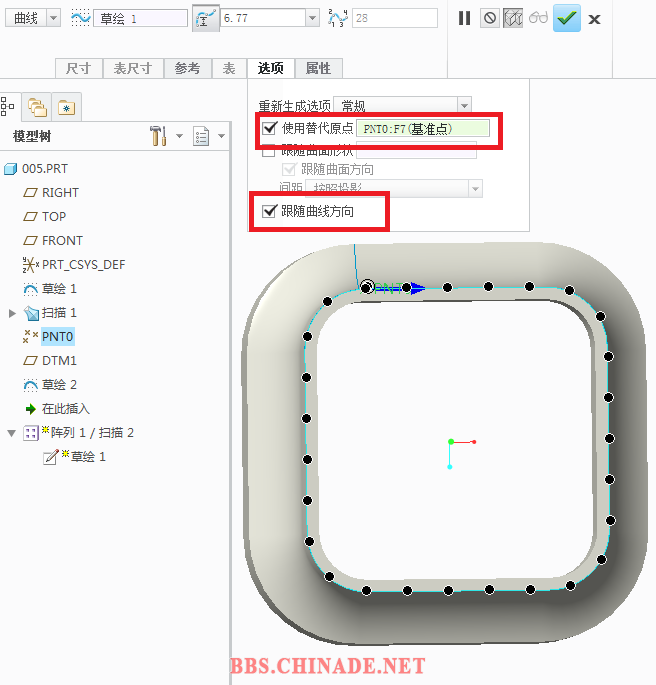

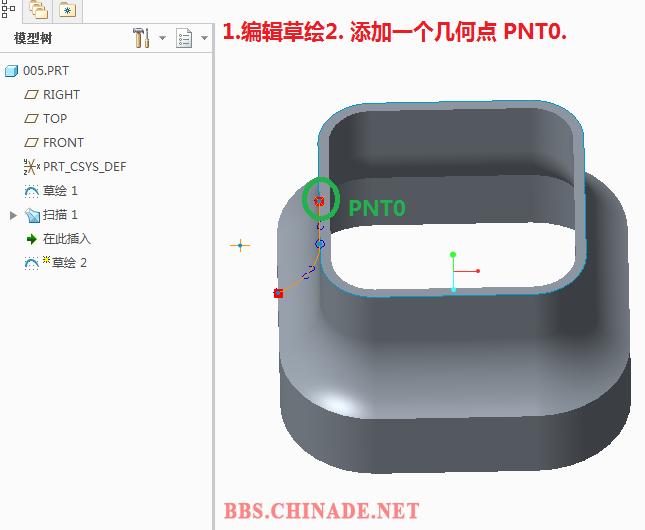

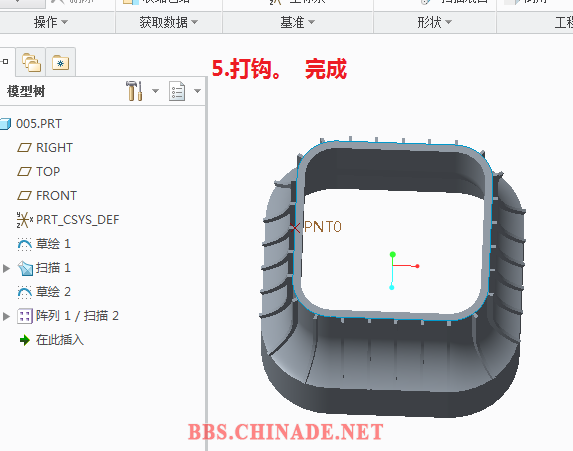

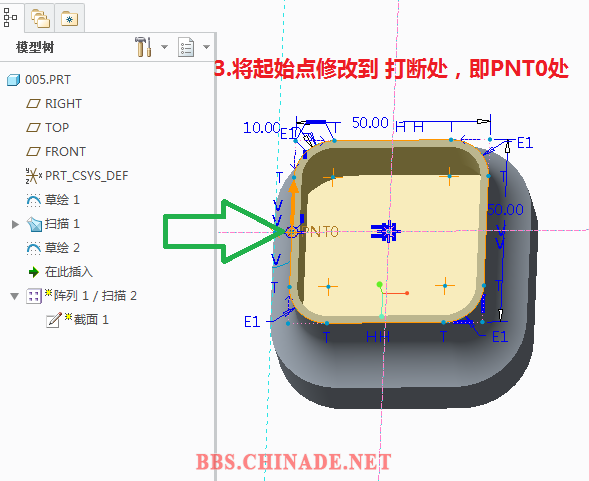

按照 acaigg版主所言：【阵列的对象要位于曲线的起点位置就可以了。。】的思路。只在草绘2中添加一个几何点PNT0.然后。在阵列中让曲线的起始点与PNT0重合。即可。如下图。

absk2 · 发表于 2014-10-31 10:43:02

【阵列的对象】要位于曲线的【起点位置】就可以了

absk2 · 发表于 2014-10-31 10:46:13

无需增加几何点啊！！

sdgdjgb · 发表于 2014-10-31 10:57:32

absk2 发表于 2014-10-31 10:46
无需增加几何点啊！！

您的做法更简单。说一说您是怎么做的可以吗？。。。谢谢关注。

absk2 · 发表于 2014-10-31 11:08:34

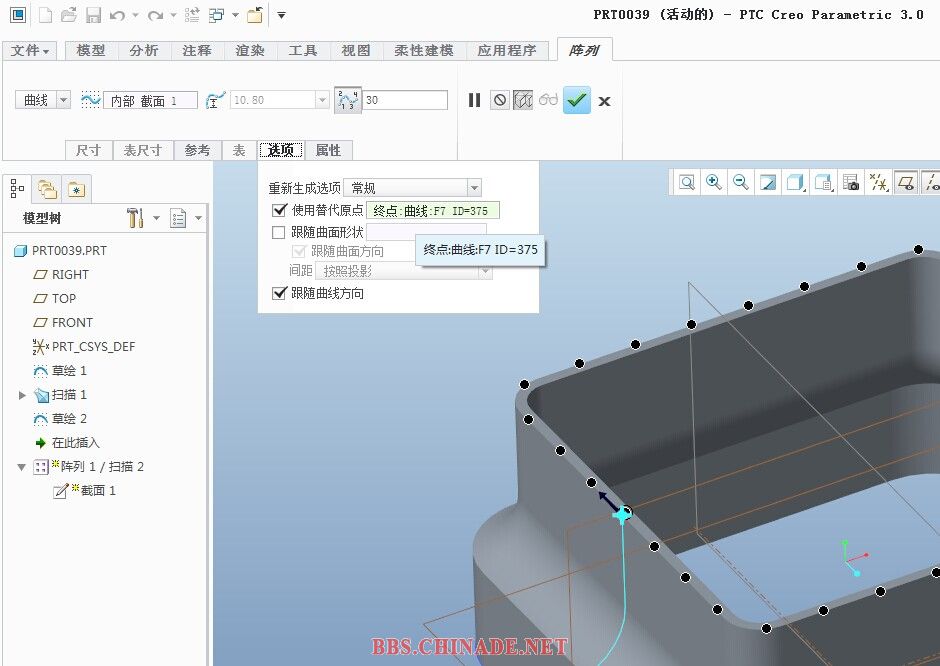

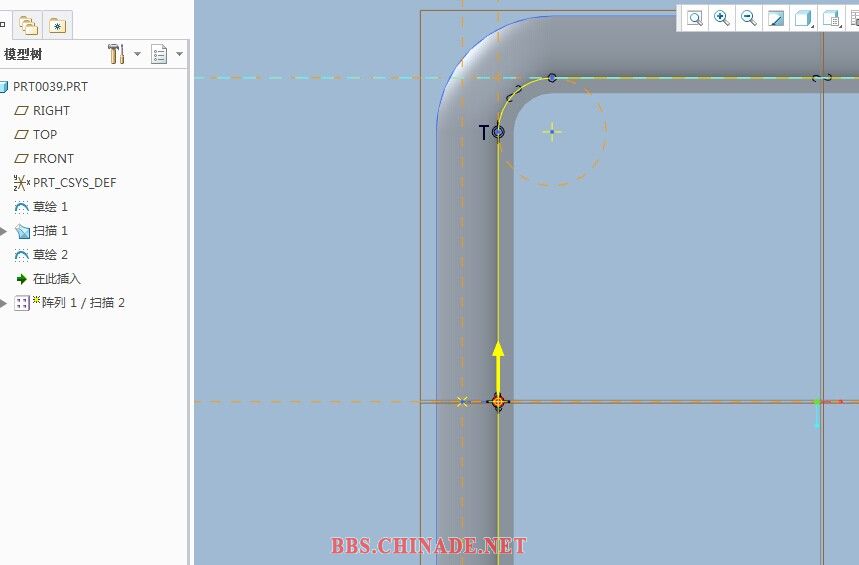

注意起点位置

sdgdjgb · 发表于 2014-10-31 14:30:58

absk2 发表于 2014-10-31 11:08
注意起点位置

下载学习了。。方法简练。。。很好。。。谢谢。

263445109 · 发表于 2014-11-3 08:32:48

最好就视频
