曲线阵列。。。

sdgdjgb · 发表于 2014-10-30 12:11:36

本帖最后由 sdgdjgb 于 2014-10-30 18:49 编辑

这是一位网友做的一个曲线阵列。。。

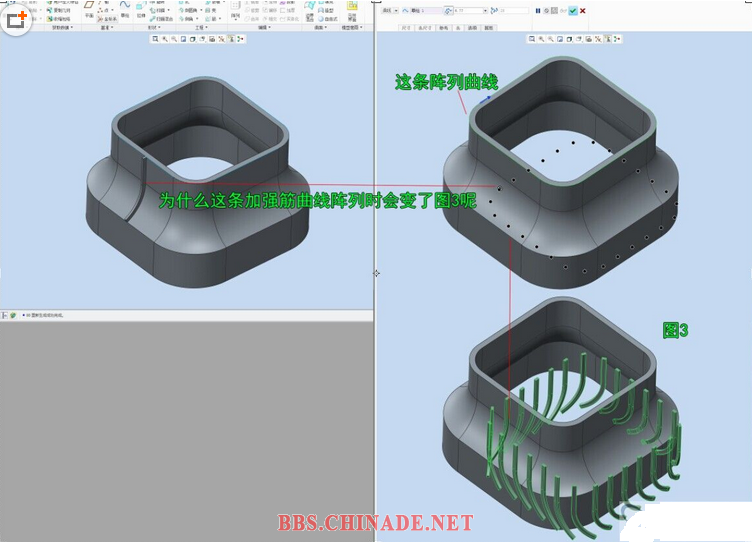

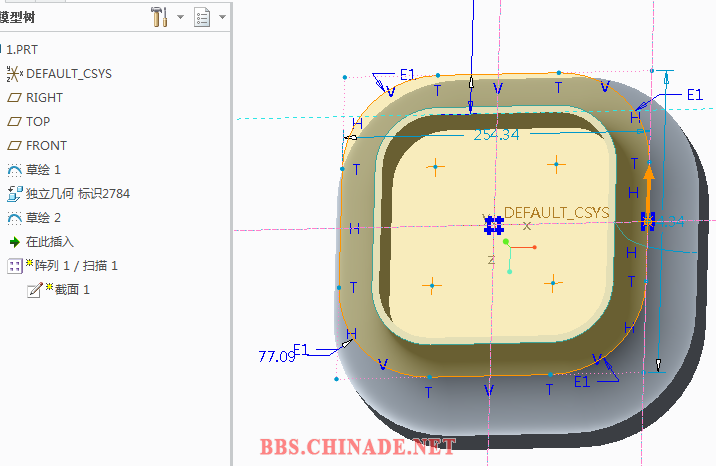

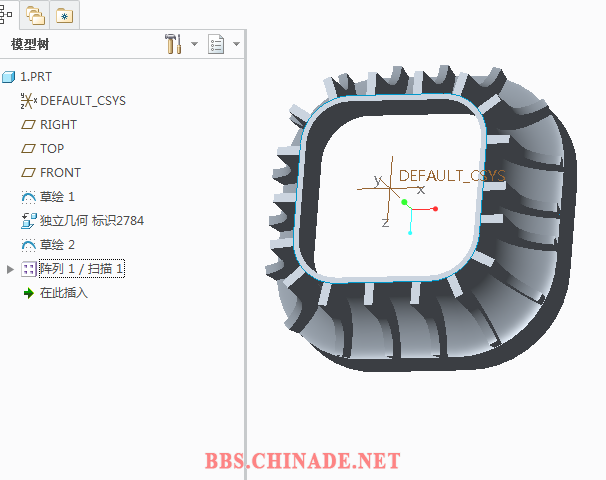

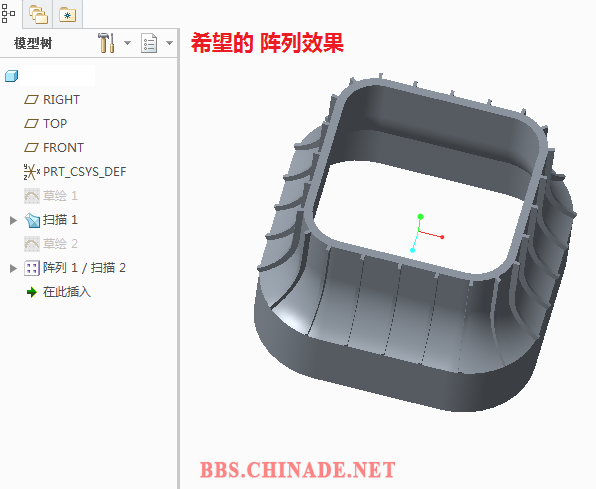

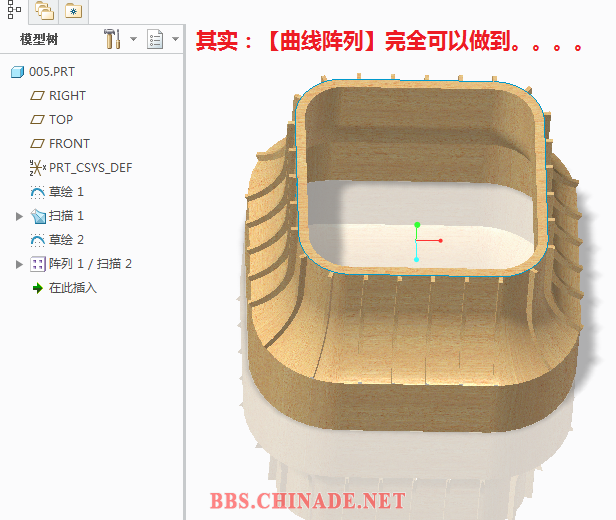

下图是想要的结果。。。是另一种做法。【其实。曲线阵列很容易做到这种效果。方法很简单。。。】

下面是源文件

005.prt.part01.rar (250 KB, 下载次数: 29)

005.prt.part02.rar (250 KB, 下载次数: 30)

005.prt.part03.rar (250 KB, 下载次数: 26)

005.prt.part04.rar (250 KB, 下载次数: 31)

005.prt.part05.rar (69.29 KB, 下载次数: 22)

sdgdjgb · 发表于 2014-10-30 12:16:34

本帖最后由 sdgdjgb 于 2014-10-31 07:54 编辑

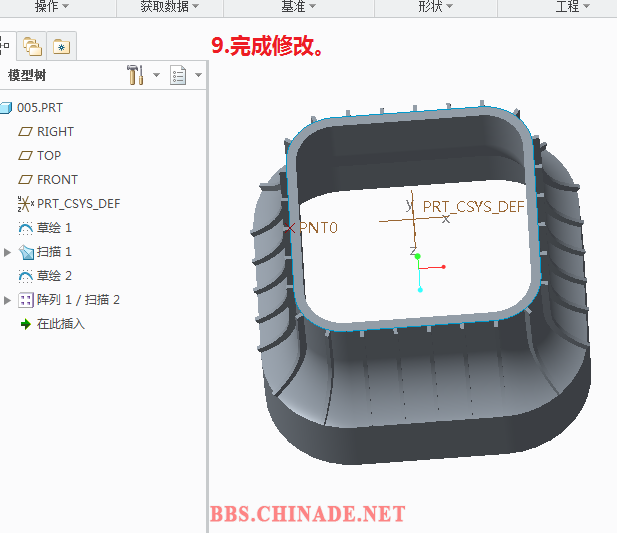

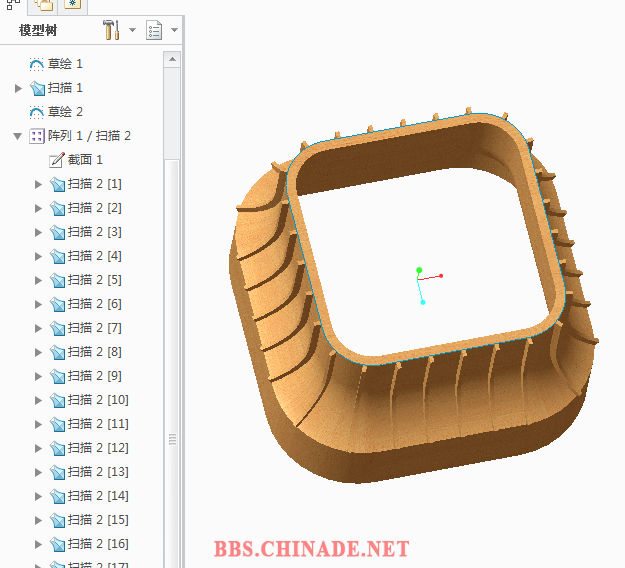

修改后的【曲线阵列】。 prt是creo3.0F000版本。

005.prt.zip (53.71 KB, 下载次数: 19)

sdgdjgb · 发表于 2014-10-30 12:45:50

本帖最后由 sdgdjgb 于 2014-10-31 09:33 编辑

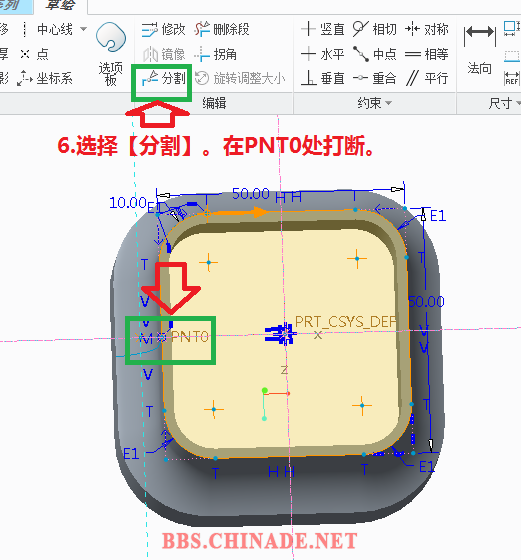

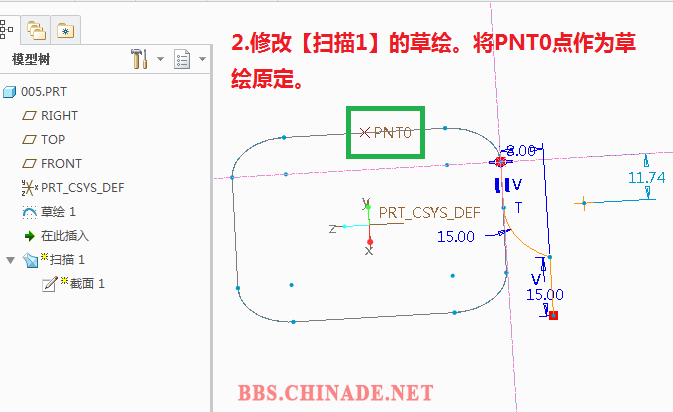

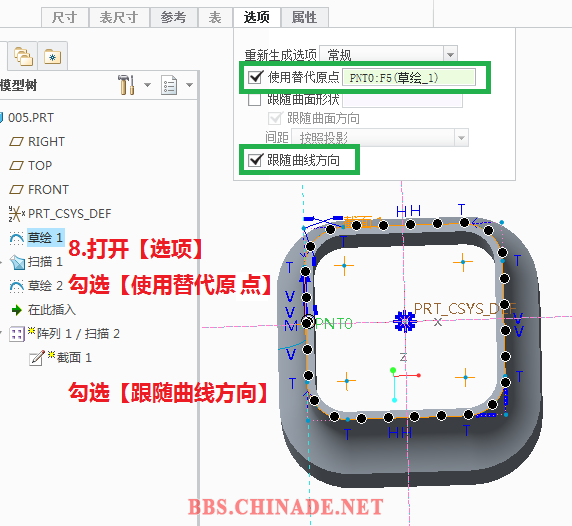

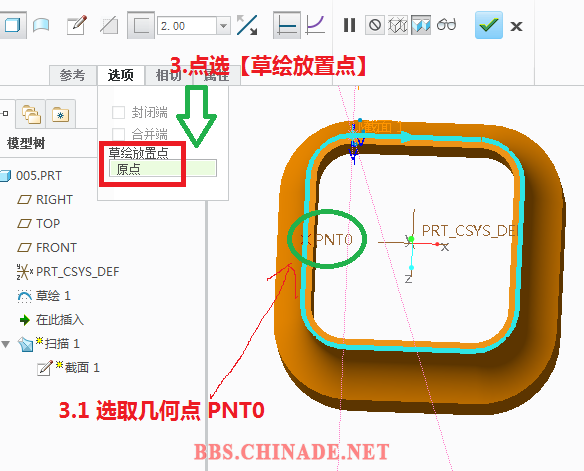

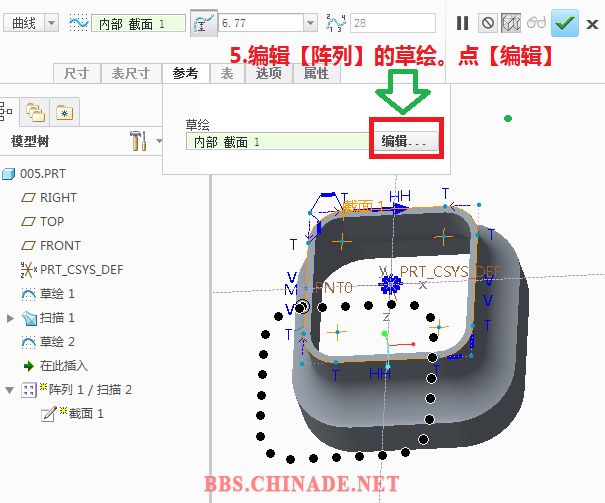

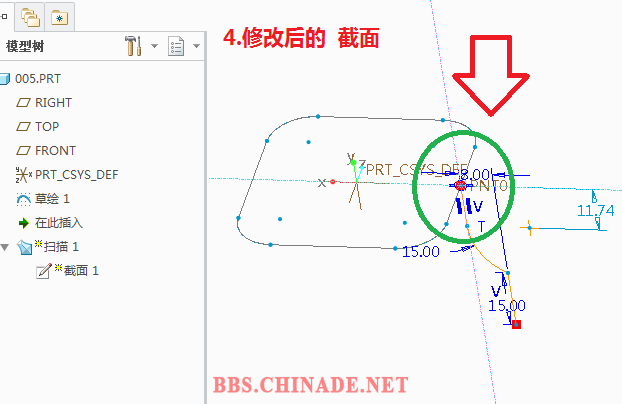

整个修改过程仅仅添加了一个几何点。其余的未做任何修改。。。
对此。有什么样的启发呢？

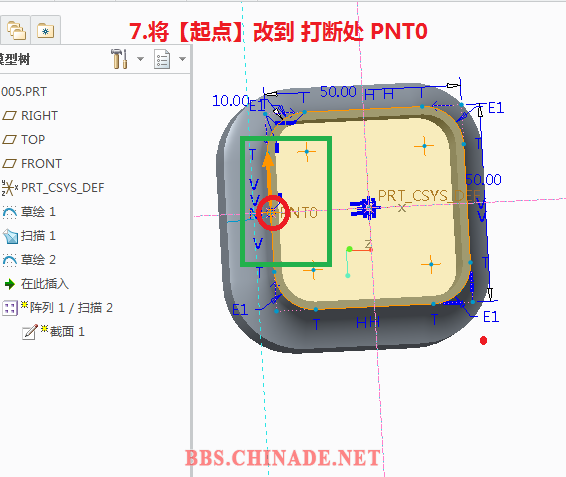

acaigg版主.曰【阵列的对象】要位于曲线的【起点位置】就可以了。

修改后的PRT为creo3.0F000版本

005.prt.zip (53.71 KB, 下载次数: 9)

⌒Dà_大de拥抱_ · 发表于 2014-10-30 13:24:36

楼主发个PRT吧，这个搞不好啊、、

苍龙 · 发表于 2014-10-30 13:28:25

支持出教程

⌒Dà_大de拥抱_ · 发表于 2014-10-30 15:52:39

楼主看下是不是这样的啊

小帅帅 · 发表于 2014-10-30 16:57:18

不能检索？

小帅帅 · 发表于 2014-10-30 17:15:23

楼主别卖关子了。。

sdgdjgb · 发表于 2014-10-30 18:33:21

本帖最后由 sdgdjgb 于 2014-10-30 18:36 编辑

⌒Dà_大de拥抱_ 发表于 2014-10-30 15:52
楼主看下是不是这样的啊

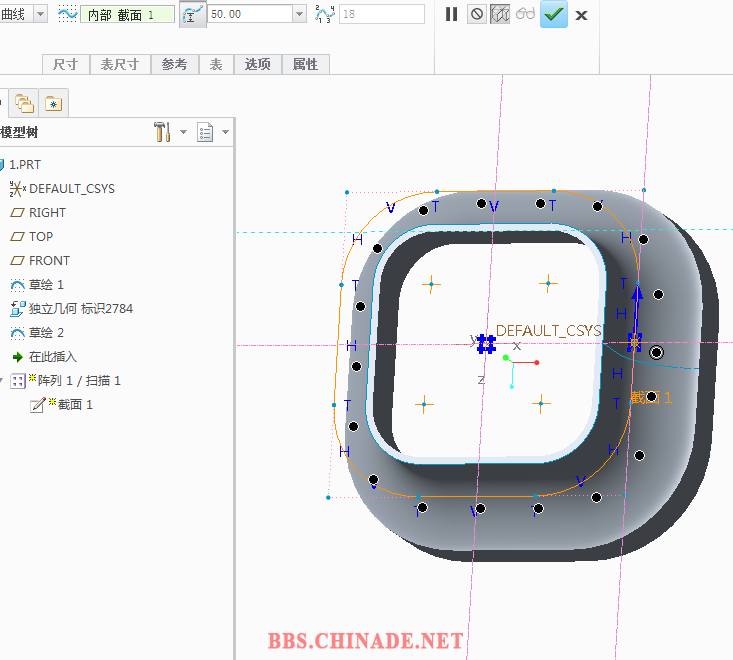

帮您贴个图。完全正确。

sdgdjgb · 发表于 2014-10-30 21:49:57

小帅帅发表于 2014-10-30 17:15
楼主别卖关子了。。

需要点时间。修改的步骤说明在三楼。谢谢关注。
