[原创教程] 五月拆面题公布偶的做法

  [复制链接]
 楼主| 发表于 2007-5-30 11:01:26 | 显示全部楼层

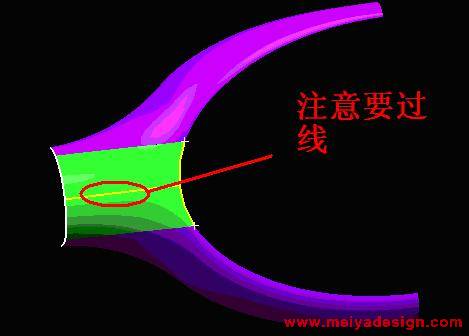

单击Insert→Mesh Surface→Though Curve Mesh命令,做两网格曲面,约束相切,要求过图中所示的所有线,得到如图所示绿色面效果。
 楼主| 发表于 2007-5-30 11:04:55 | 显示全部楼层

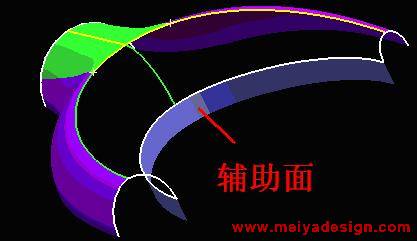

单击Insert→Design Feature→Extrude命令,拉伸里面底部曲线往ZC方向5MM做辅助面,得到如图所示效果。
 楼主| 发表于 2007-5-30 11:07:43 | 显示全部楼层

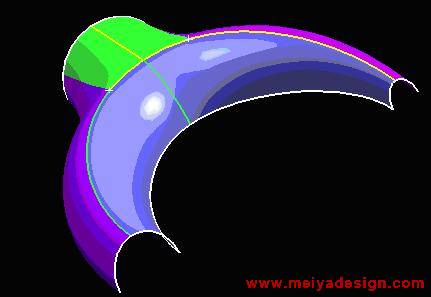

单击Insert→Mesh Surface→Though Curve Mesh命令,过给定的线做网格,约束相切,得到如图所示效果
 楼主| 发表于 2007-5-30 11:09:07 | 显示全部楼层

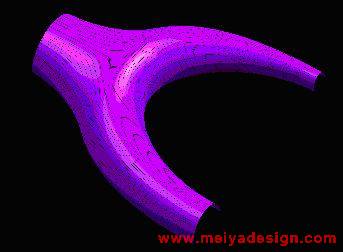

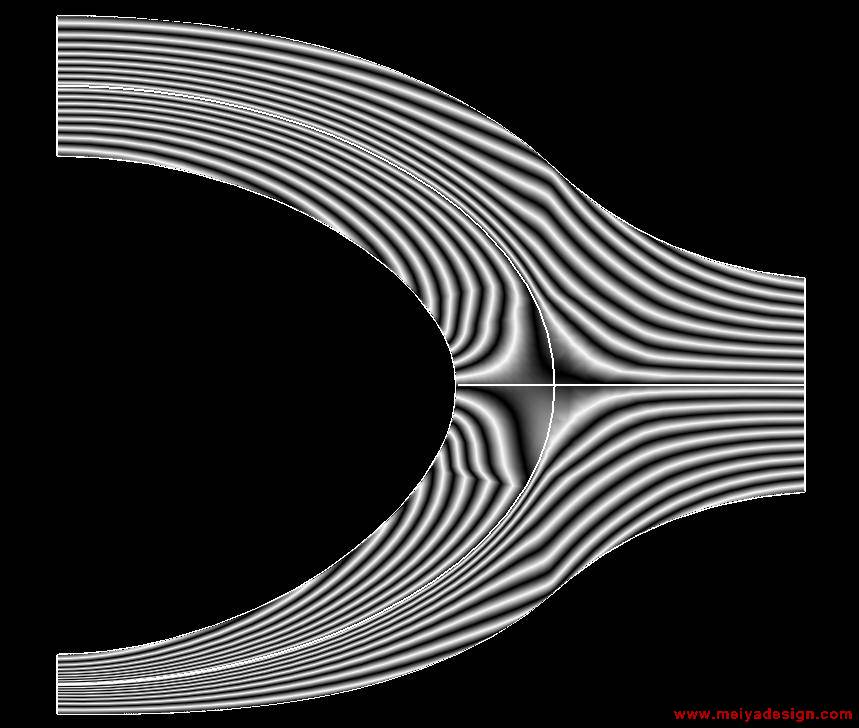

单击Insert→Combine Bodies→Sew命令,缝合曲面,用Reflection命令分析下此缝合面,得到如图所示效果。
 楼主| 发表于 2007-5-30 11:13:46 | 显示全部楼层
游客,如果您要查看本帖隐藏内容请回复

0243-1.rar

99.83 KB, 下载次数: 67, 下载积分: 华币 -1

发表于 2007-5-30 11:16:27 | 显示全部楼层
很好的构面方法,本帖加入UG构面教程精华!
发表于 2007-5-30 11:21:16 | 显示全部楼层
好东东,谢谢楼主分享
发表于 2007-5-30 12:31:09 | 显示全部楼层
哈哈,来顶一下,UG版也不甘示弱了,
老大是时候出手了,该出手就出手
发表于 2007-5-30 12:31:16 | 显示全部楼层
发表于 2007-5-30 12:52:08 | 显示全部楼层
支持啊
我要学习
