[原创教程] 五月拆面题公布偶的做法

  [复制链接]
发表于 2007-5-30 10:46:40 | 显示全部楼层 |阅读模式

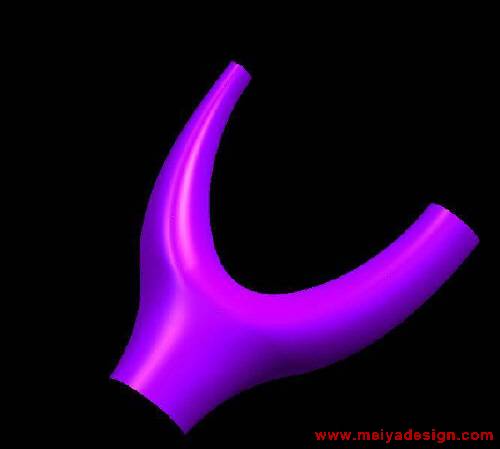

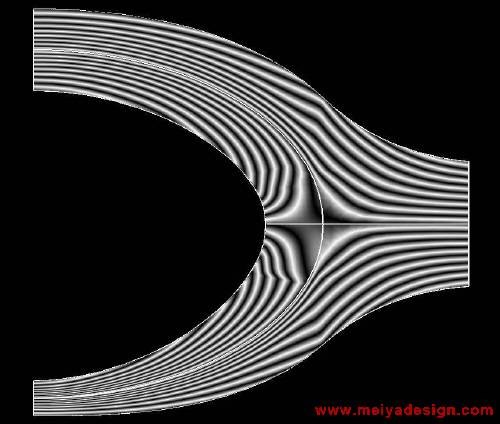

破衣版泪迹在出教程了,偶的也要赶紧把教程贴上来
http://www.meiyadesign.com/thread-33922-1-2.html


[review=飞龙在天]很好的构面方法,本帖加入UG构面教程精华![/review]


评分

1

查看全部评分

 楼主| 发表于 2007-5-30 10:49:20 | 显示全部楼层

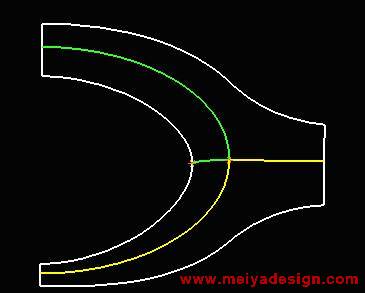

首先,我们单击Edit→Curve→Divide Curve命令,在交点处打断这两根线,如图所示,我在此交叉使用绿黄两色表示。
 楼主| 发表于 2007-5-30 10:51:10 | 显示全部楼层

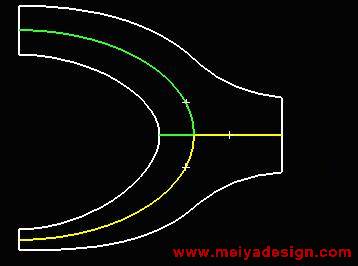

分别在图的曲线的15%处作一点
 楼主| 发表于 2007-5-30 10:52:01 | 显示全部楼层

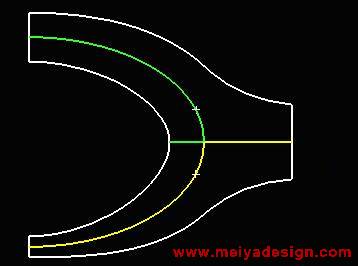

在图的曲线的40%作一点。
 楼主| 发表于 2007-5-30 10:53:09 | 显示全部楼层
单点Edit→Curve→Divide Curve命令,分别用各自的点打断各线。

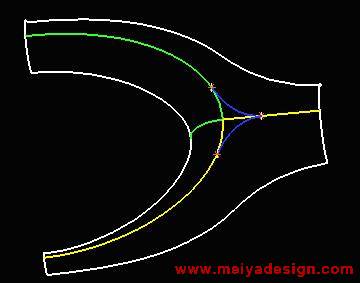

单击Insert→Curve from Curves→Brdge curve命令,作桥接,结果如图所示的两根蓝色线。
 楼主| 发表于 2007-5-30 10:54:21 | 显示全部楼层

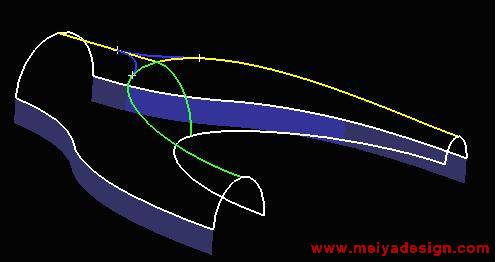

单击Insert→Design Feature→Extrude命令,拉伸两底线往ZC方向5,得到如图所示效果。
 楼主| 发表于 2007-5-30 10:55:33 | 显示全部楼层

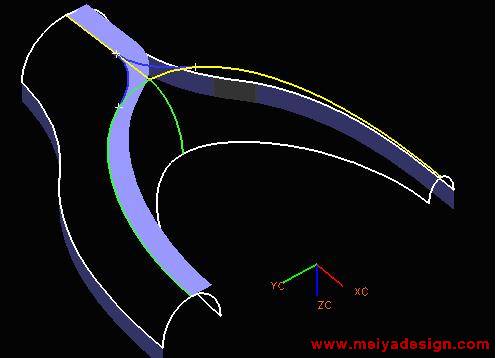

单击Insert→Design Feature→Extrude命令,拉伸上部曲线,往-YC方向5,得到如图效果。
 楼主| 发表于 2007-5-30 10:57:38 | 显示全部楼层
同样得到另一上部拉伸面,方向为YC方向5。

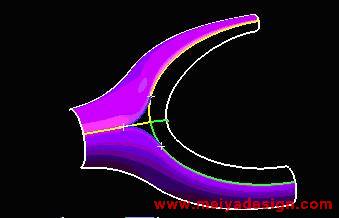

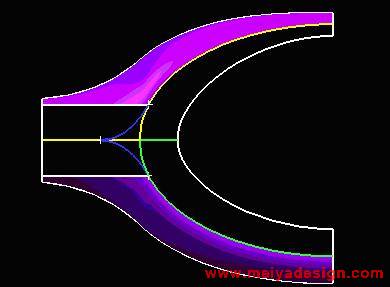

单击Insert→Mesh Surface→Though Curve Mesh命令,做两网格曲面,约束与拉伸面相切。如图所示两紫色面。
 楼主| 发表于 2007-5-30 10:59:09 | 显示全部楼层

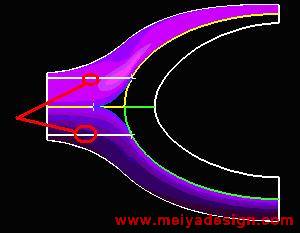

选取开始作的在曲线15%处的两点沿XC方向作如图所示两直线
 楼主| 发表于 2007-5-30 11:00:05 | 显示全部楼层
单击Insert→Trim→Trimmed Sheet命令,按ZC方向分别用这两条线切割两网格面,得到如图所示结果
