楼主: 苍穹

[原创] 门把手构面题--由2D图绘成3D图 (难度系数★★★★★)

[复制链接]
发表于 2006-10-15 17:48:40 | 显示全部楼层
一道不错的练习题,顶上去
发表于 2006-10-15 18:00:19 | 显示全部楼层
好题
我严重支持
有空我试试
顶上去哦
发表于 2006-10-18 19:18:59 | 显示全部楼层

咨询

苍穹老大  是不是那个截面处要严格按照尺寸绘制?  或者是截面处相似即可?

能做到完全符合图纸要求最好,但考虑到有些朋友可能要使用到VSS扫描功能,所以评选要求适当放宽,接近图纸要求即可!
                                                                                                                ---- by Martian 2006/10/19


[ 本帖最后由 martian 于 2006-10-19 08:19 编辑 ]

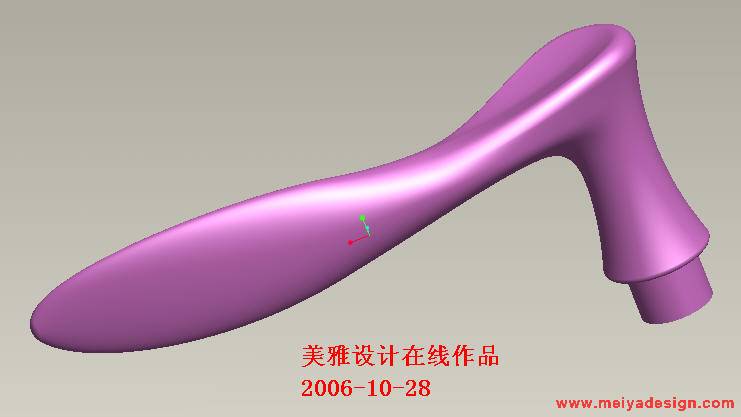

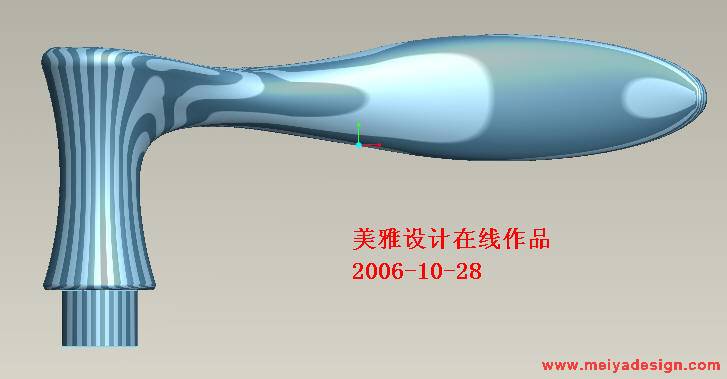

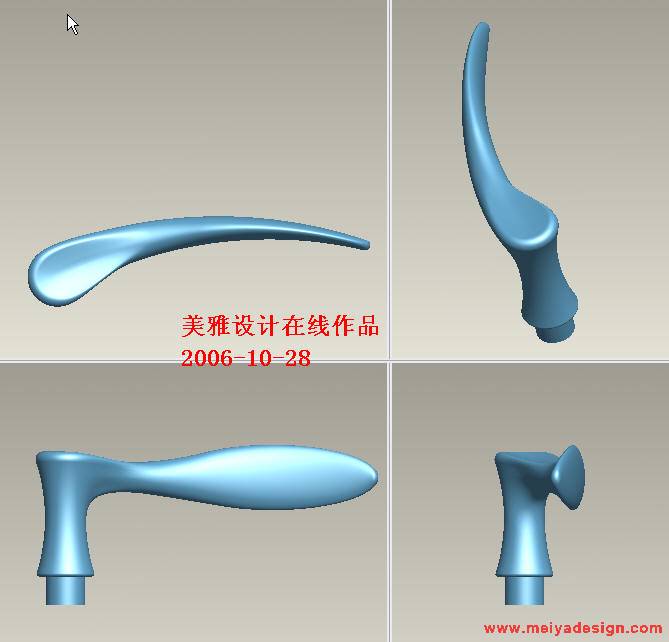

发表于 2006-10-28 10:15:48 | 显示全部楼层
呵呵,支持一下,确实挺难调

handle1_meiya.prt.rar

164.6 KB, 阅读权限: 150, 下载次数: 7, 下载积分: 华币 -1

 楼主| 发表于 2006-10-28 10:58:40 | 显示全部楼层

谢谢

感谢飞龙老大做题,效果还可以。

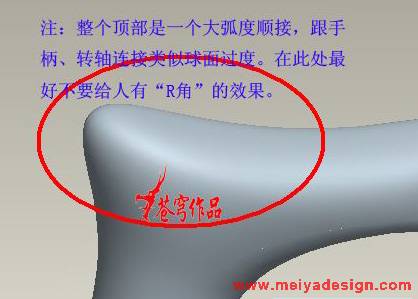

如果能把头部处理得再圆润些,不要给人倒R角的感觉就更好了。
(参看下图所示)

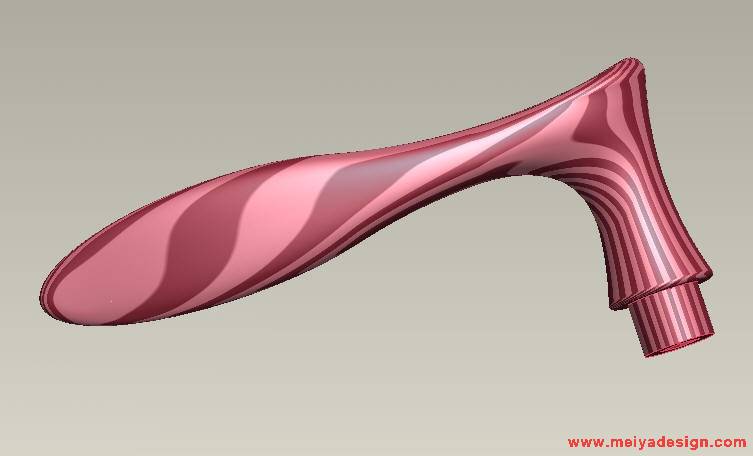

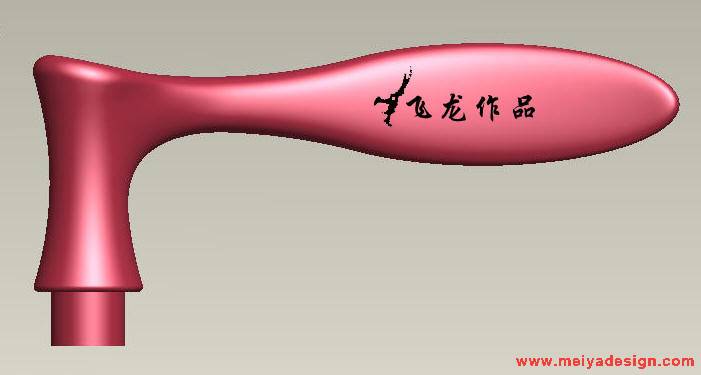

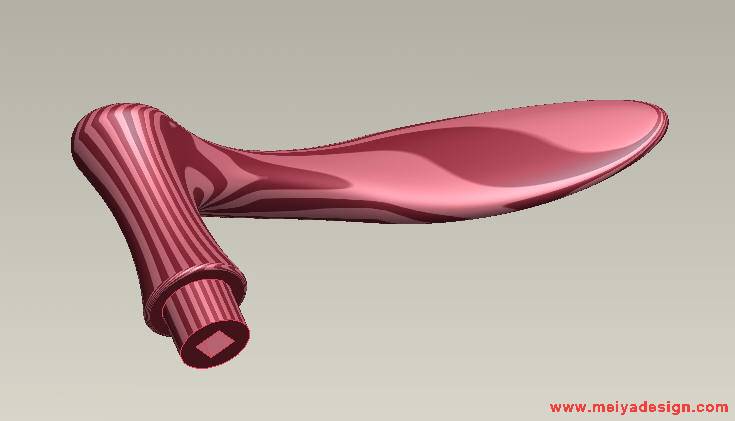

发表于 2006-10-28 11:10:39 | 显示全部楼层
原帖由 martian 于 2006-10-28 10:58 发表
感谢飞龙老大做题,效果还可以。
如果能把头部处理得再圆润些,不要给人倒R角的感觉就更好了。
(参看下图所示)


今天上午抽了2个小时搞的,抽空再调一下
发表于 2006-11-7 17:27:00 | 显示全部楼层
chinanast提供的2D图档有一点小问题,呵呵,我的做法就不上了,先说下思路吧,手把部分当然确实以边界为好,上翘部分是关键,同样以边界为好,旋转曲面千万不要转上去,否刚做出来的当然不对那,不过苍穹老大的2D图小弟期待能改一下,不然说什么我也搞得不好看
学好娶老婆 该用户已被删除
发表于 2006-11-8 07:07:44 | 显示全部楼层
这么难
发表于 2006-11-10 19:27:10 | 显示全部楼层
今天论坛因服务器受到攻击,所以一天未能上论坛,就把这道题再琢磨了一下,欢迎大家能够积极挑战这道题,确实是一道很好的题目!

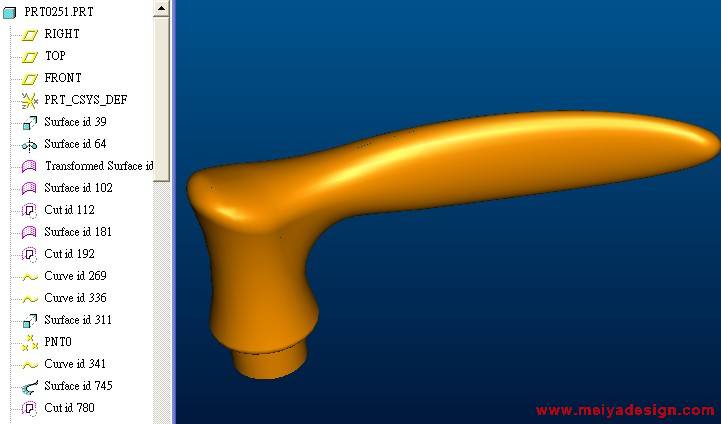

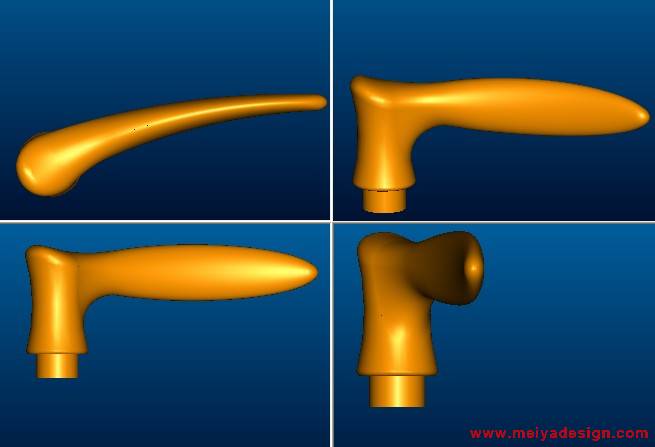

发表于 2006-11-14 14:50:28 | 显示全部楼层
看不见2D图,按形状随便做了一下.

做得不错,还是苍穹来评分吧!     ---by 飞龙在天

日盼夜盼,终于有高人出手了。整体效果不错,方法值得推荐!尤其是头部处理,符合设计的意图。
但正如你自己所说:完全没有按照工程图数据要求画,所以暂时给你加7分吧。(这是唯一的遗憾。)
工程图在二楼,是两个压缩文件。另外,11楼Chinanast已经把标准的立体线框建好,可以直接下载使用。
                                                                                        ----by Martian  2006.11.17 早
