[原创教程] CREO试用:实体转钣金

[复制链接]
 楼主| 发表于 2011-8-30 15:26:12 | 显示全部楼层
以上是转角处搭接的作法,下面讲解角接的作法

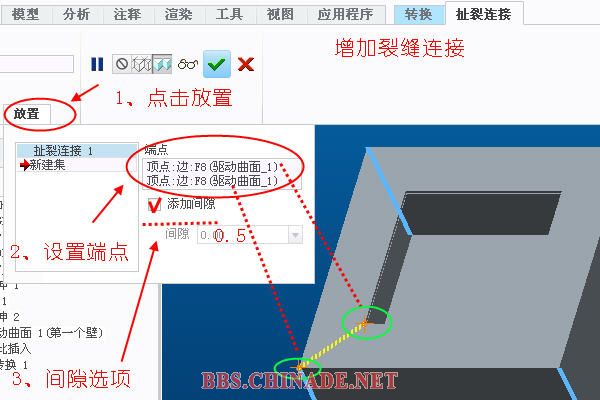

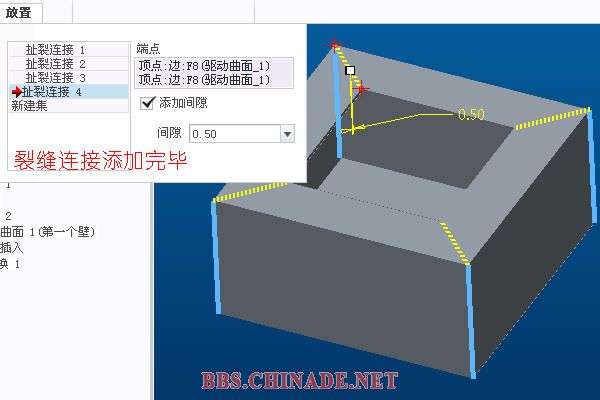

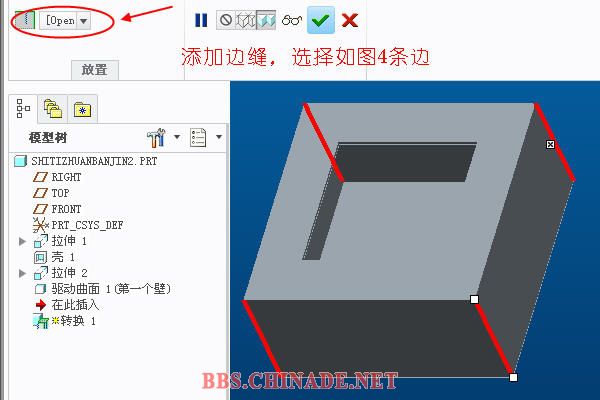

1、添加边缝和裂缝连接


回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-8-30 15:28:12 | 显示全部楼层

回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-8-30 15:30:40 | 显示全部楼层
本帖最后由 xjxhbj 于 2011-8-30 15:36 编辑

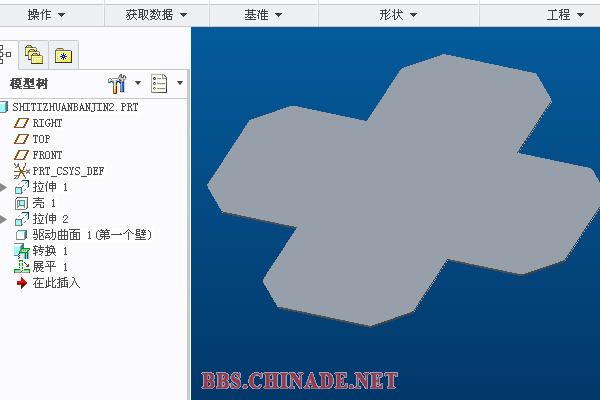

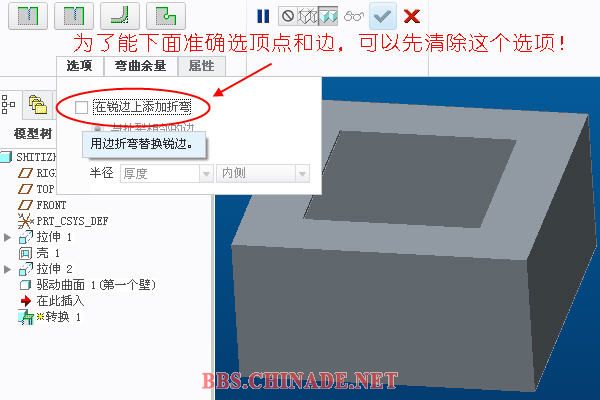

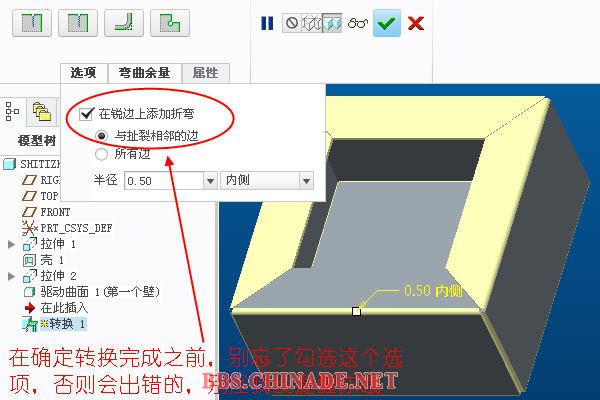

完成转换并展开

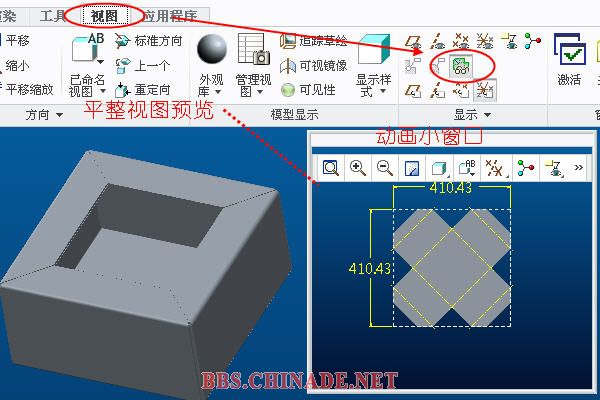

CREO新功能,点击主菜单\视图,平整状态预览,会跳出一个小窗口,如果特征中不做平整,可以用这个查看平整状态


回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-8-30 15:39:13 | 显示全部楼层
版本creo1.0

shitizhuanbanjin2.prt.rar

169.66 KB, 下载次数: 9, 下载积分: 华币 -1

回复 支持 反对

使用道具 举报

发表于 2011-8-30 20:54:19 | 显示全部楼层
非常不错,版主辛苦了!
回复 支持 反对

使用道具 举报

发表于 2011-9-7 20:11:26 | 显示全部楼层
学习学习,谢谢!!
回复 支持 反对

使用道具 举报

发表于 2013-2-20 10:59:54 | 显示全部楼层
这个我懂。。。
回复 支持 反对

使用道具 举报

发表于 2016-9-6 16:11:53 | 显示全部楼层
谢谢 ,学习了
回复 支持 反对

使用道具 举报

发表于 2016-12-29 16:10:50 | 显示全部楼层
666666666666666666666666
回复 支持 反对

使用道具 举报

发表于 2016-12-30 07:45:37 | 显示全部楼层
这个跟PROE5.0差不多的
