冲拉筛网阵列+3分已结束教程已出

yczsp · 发表于 2011-7-4 13:51:56

回复 19# djg1953

厉害！连这都看出来了！那确实，这类冲拉工艺真的不懂啊。

午夜浪子 · 发表于 2011-7-6 00:39:46


午夜浪子 · 发表于 2011-7-6 00:51:04

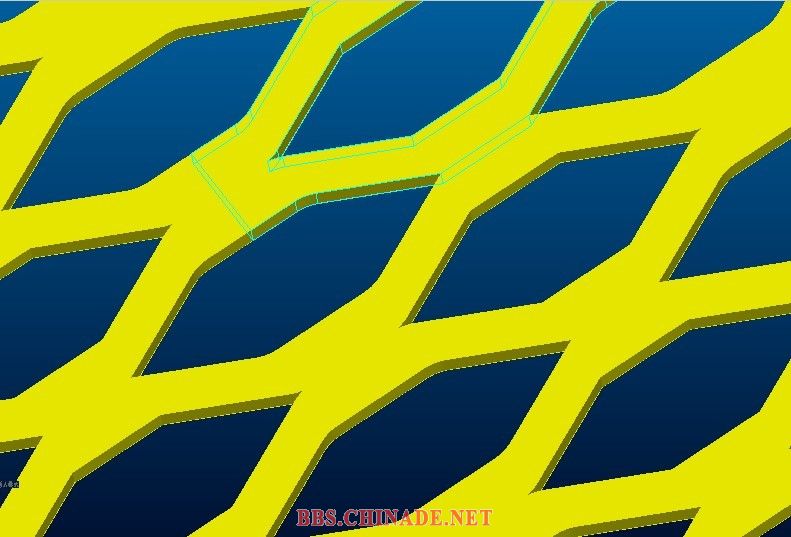

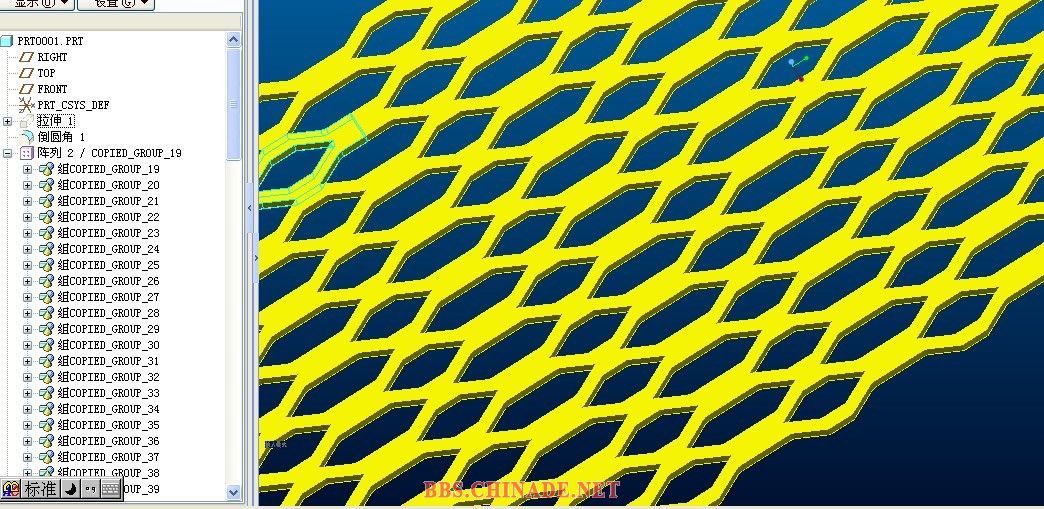

再来张大点的顺便调了下尺寸

lzq781013 · 发表于 2011-7-6 08:46:17

好题目!!!!!!!!!

老段 · 发表于 2011-7-6 08:56:53

回复 23# 午夜浪子

完全不对，错误原因请看前面的回帖

午夜浪子 · 发表于 2011-7-6 12:42:42

回复 25# djg1953

怎么会完全不对，只是俺没有把你的工艺考虑进去，我这个同样是材料利用为100%，不是冲孔成形，你所谓的冲拉成形不就是像一个块布那样，中间用刀划条口子，只是这个割开后再用拉力成形出多边形而已

午夜浪子 · 发表于 2011-7-6 12:54:05

市场上所售的一种筛网是用薄板冲拉成型的，下图右上角为原图，大家可以来做一下。
方法应该没什么难度，只是尺寸的把握上要仔细一些，做好后上传带模型树的图片即可，（带局部放大图）
看了楼下两位做的差之甚远，这种网的加工材料利用率是100%，是没有任何废料的。

俺仔细阅读你的题目，请问你是在考人家工艺还是，单考人家做出这种形状来，工艺不同的行业，都不一样，并不是每个人都懂你我种工艺。俺觉得你审图的义念同你的题目不符，你的题目只是单纯的在考人家能否做出来外形来，当然你能把工艺提出来，这是好的让更多人能学习到。

老段 · 发表于 2011-7-6 13:05:28

本帖最后由 djg1953 于 2011-7-6 13:08 编辑

回复 27# 午夜浪子

问题是你的外形就达不到要求，你可以市场上去看一下有没有你这样网，你这种网或许只有理论上说得通。同样是冲拉，方向不同，性质就不同了

yuegui12 · 发表于 2011-7-7 15:10:05

本帖最后由 yuegui12 于 2011-7-12 11:19 编辑

我也来做做，不知对不，交作业！

老段 · 发表于 2011-7-7 15:32:21

回复 29# yuegui12

比较接近了，但还是不对，请参考14楼和17楼的图片
