求助钣金件非规则展开图

261525788 · 发表于 2010-4-6 13:37:33

你可以分开把小圆和大圆展开。
后根据多长的外则边。。。
展开
辉仔发表于 2010-4-4 14:46

不要嘴巴上说有本事做一个出来看看

liukui198511 · 发表于 2010-4-6 14:51:02

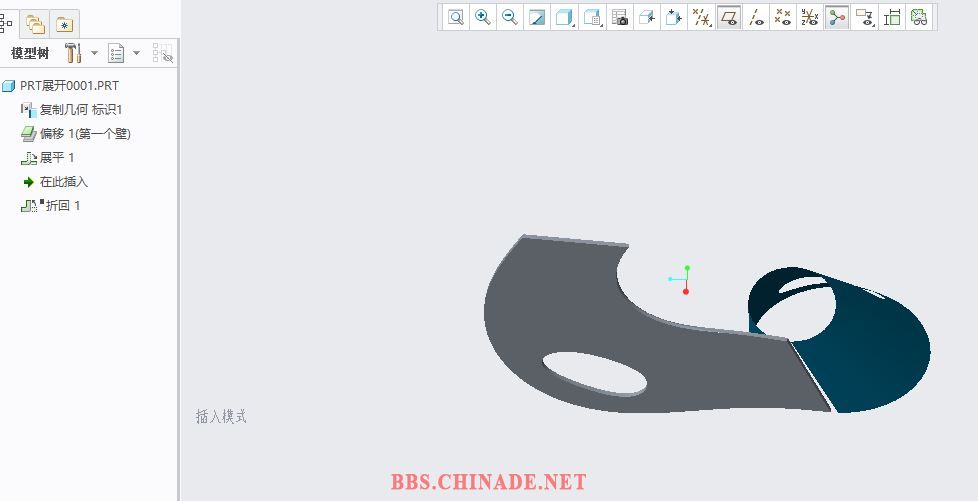

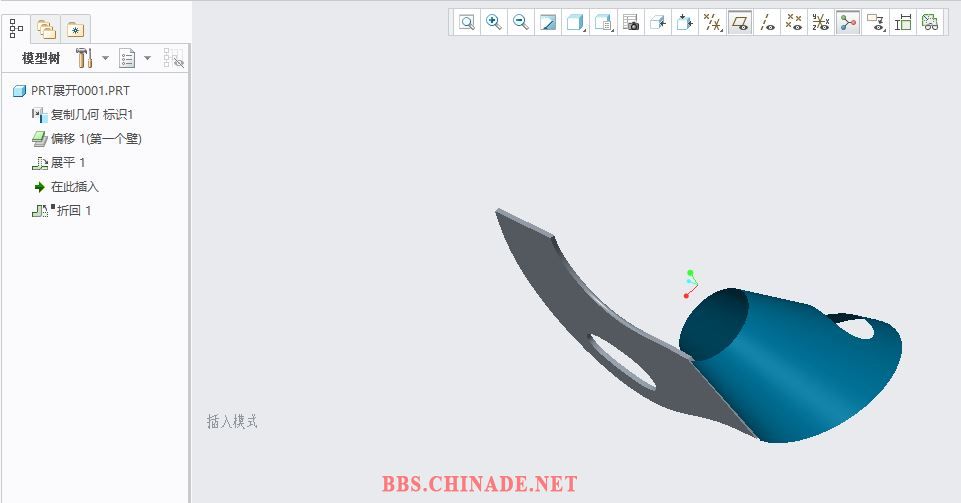

兄弟你的零件就没有做好，钣金怎么可能展开！这个是给你展开的上面的一个！你看看对不对！

bennal · 发表于 2010-5-24 15:08:02

难啊！不会有人解吗？我也学习！

longxianguo · 发表于 2010-9-9 20:55:39

好问题。这类题比较难。没有一定展开图学的话，很难展开的。展开了还得留有一定的焊接余量。我在学习中呀

18605209148 · 发表于 2017-2-3 21:24:09

本帖最后由 18605209148 于 2017-2-3 21:44 编辑

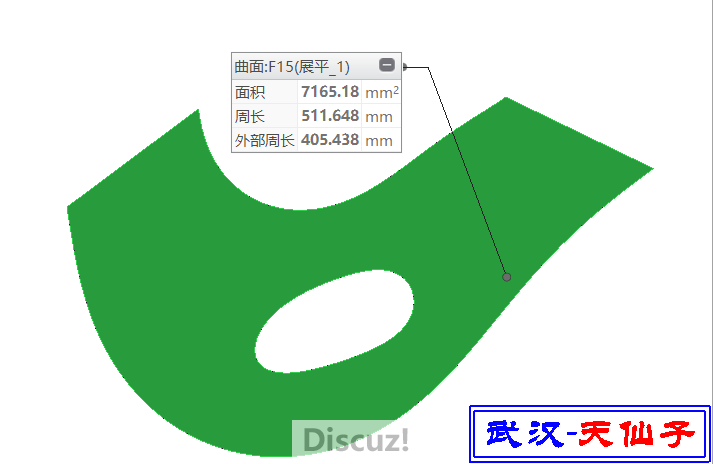

这个问题我看现在都没人答对，于是试着画了下，成功了上传上来大家看看和CAD图纸一样不

quelinxi · 发表于 2018-3-15 20:15:34

xuexux

chinanast · 发表于 2021-12-29 23:22:35
