复杂水壶看图造型之我的做法

泪迹 · 发表于 2009-12-2 11:00:29

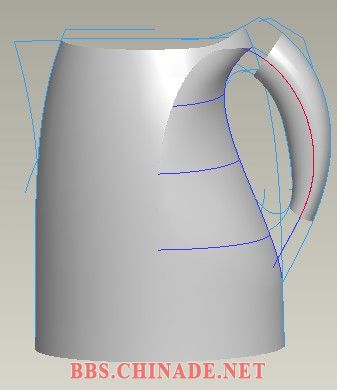

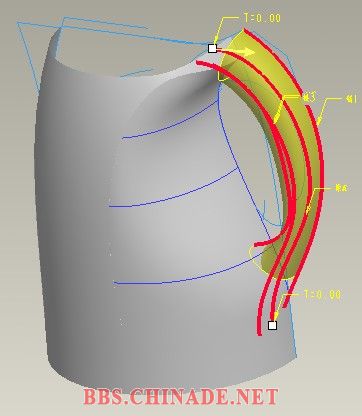

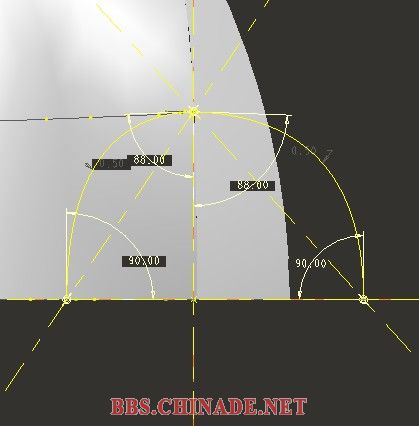

vss出手柄部分,注意截面形状

泪迹 · 发表于 2009-12-2 11:02:21

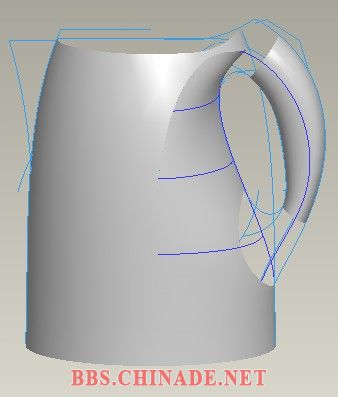

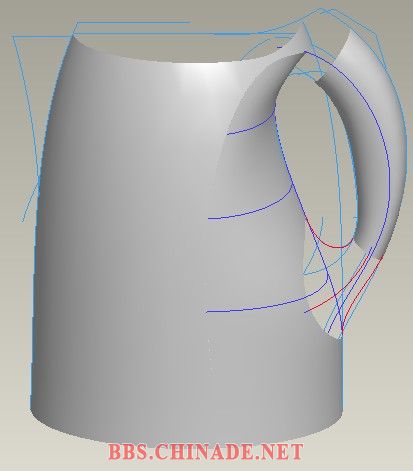

切掉多余部分

泪迹 · 发表于 2009-12-2 11:04:15

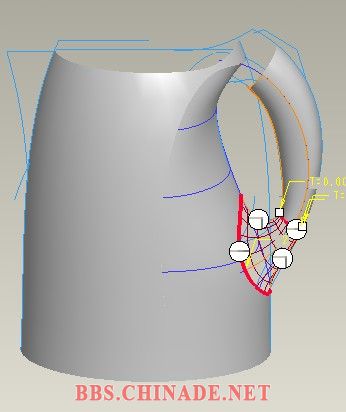

造型中做线,并且边界构面

泪迹 · 发表于 2009-12-2 11:06:01

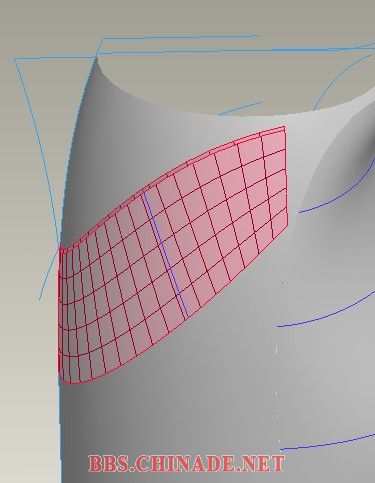

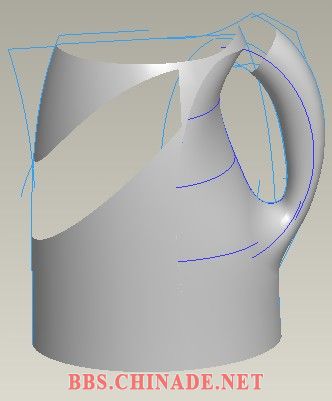

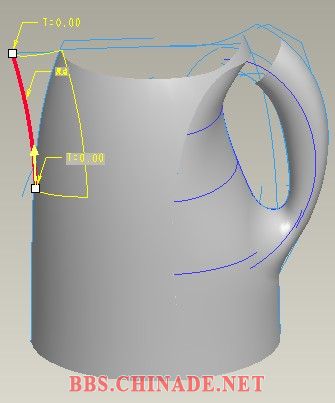

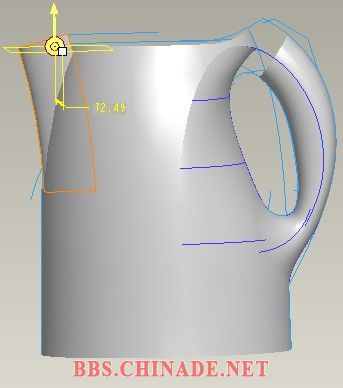

扫出壶嘴部分,并切掉多余的部分

泪迹 · 发表于 2009-12-2 11:10:03

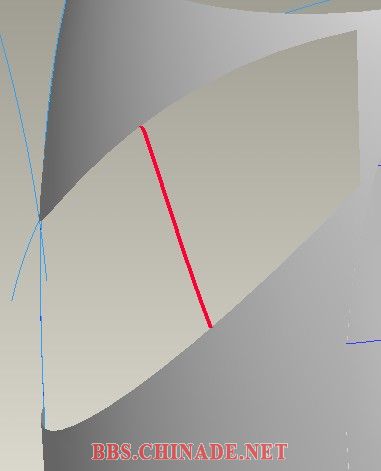

切出消失面部分,并且做出构造线,做面

泪迹 · 发表于 2009-12-2 11:12:58

本帖最后由泪迹于 2009-12-2 11:14 编辑

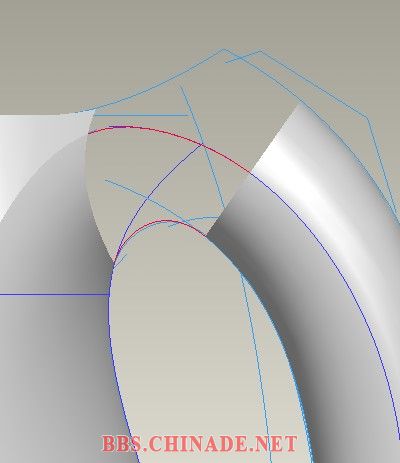

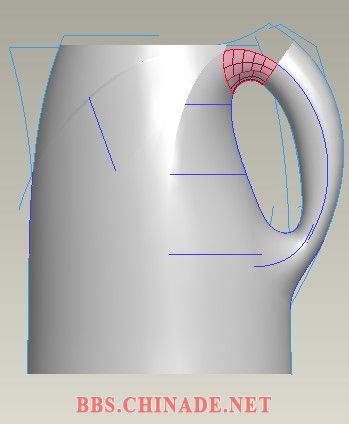

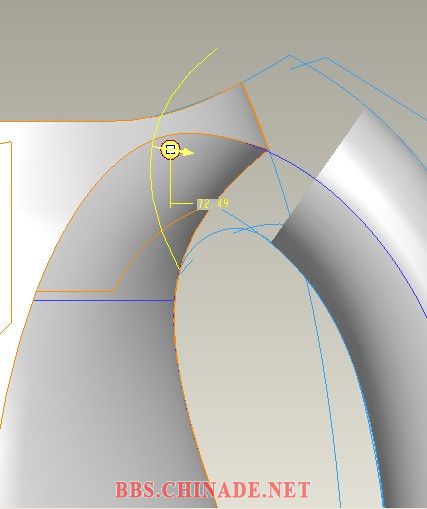

切掉多余部分,重新做线,第一条注意与消失线G1过渡,第二条与面相切,补面

泪迹 · 发表于 2009-12-2 11:16:54

本帖最后由泪迹于 2009-12-2 11:19 编辑

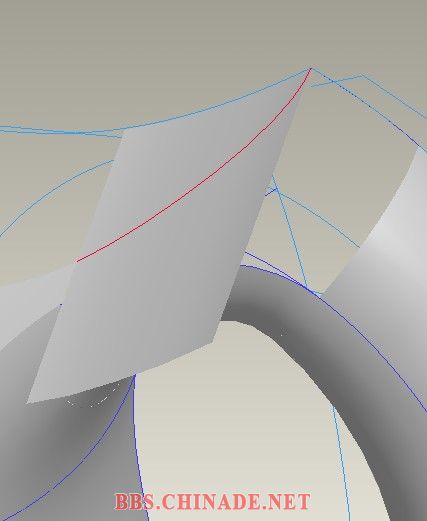

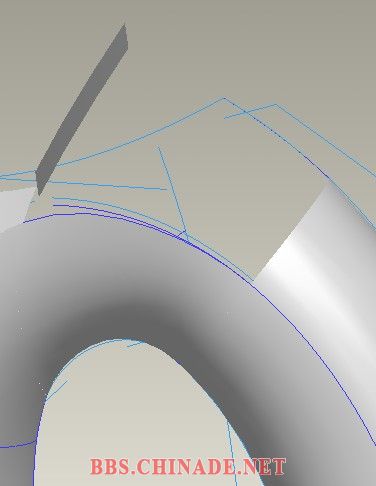

拉伸辅助面,并在辅助面上做线,注意线一端曲线相切,另一端垂直FRONT面

泪迹 · 发表于 2009-12-2 11:22:21

本帖最后由泪迹于 2009-12-2 11:23 编辑

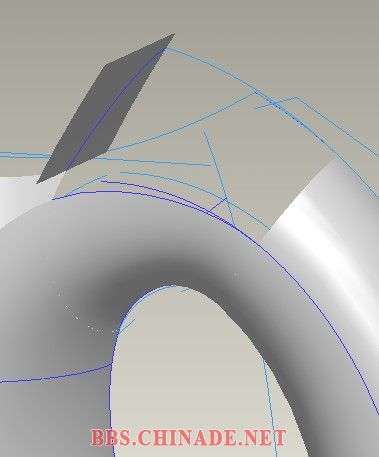

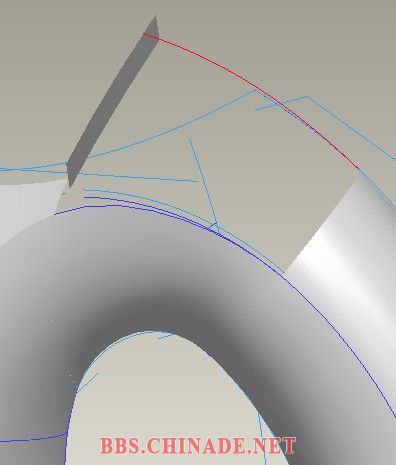

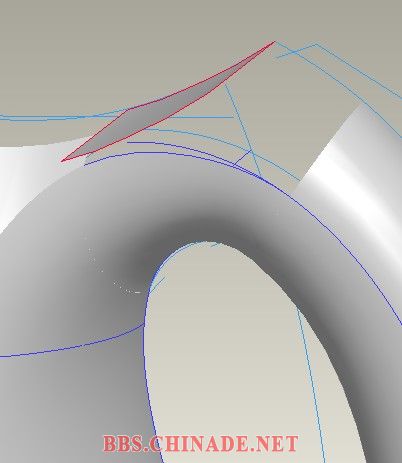

再次做辅助面,并在辅助面上做线,一端与曲线相切,另一端垂直FRONT面

泪迹 · 发表于 2009-12-2 11:24:37

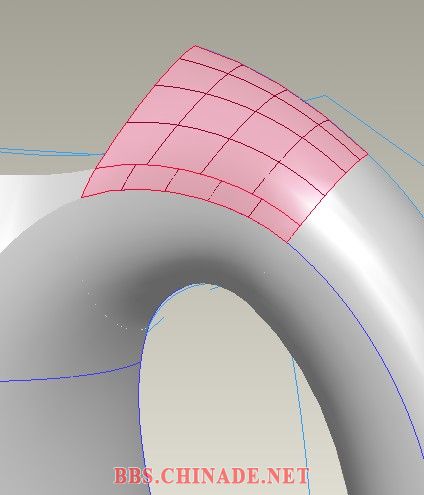

根据上面的线构面

泪迹 · 发表于 2009-12-2 11:26:34

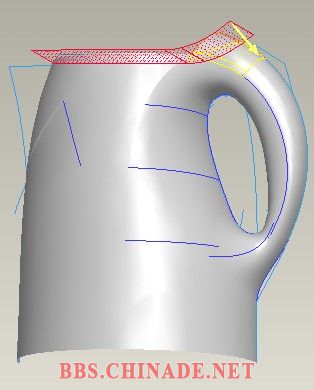

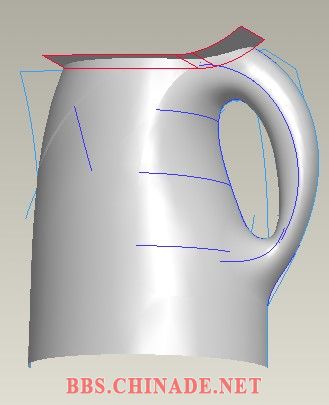

拉伸出轮廓线,并且利用此面切出多余的部分
