楼主: 飞龙

七星望月-proe一步阵列+2,结束公布PRT征集教程

[复制链接]
发表于 2009-10-11 14:47:08 | 显示全部楼层
都漏题啦。这个阵列跟手机按钮一样的,还比那个简单些。手机按钮要求3D阵列的。
发表于 2009-10-13 11:26:05 | 显示全部楼层
本帖最后由 xiecanyanb 于 2009-10-14 08:28 编辑

我下面做了一个教程,虽不是一步做出来的,但能保证每一颗星的中心点与基准点完全重合。(此方法也是学习前辈得来的,具体是哪一位,不记得了,教程是《玫瑰花阵列》)。下面开始:
1.TOP面草绘折线连接各点:两点之间用两条相等的折线来连接,长度尺寸随便,这里设100,整数好计算。
发表于 2009-10-13 11:27:25 | 显示全部楼层

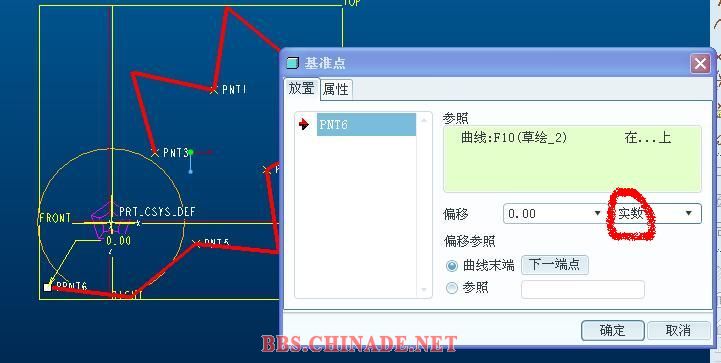

2.建基准点,在第1步的0尺寸处
发表于 2009-10-13 11:28:38 | 显示全部楼层

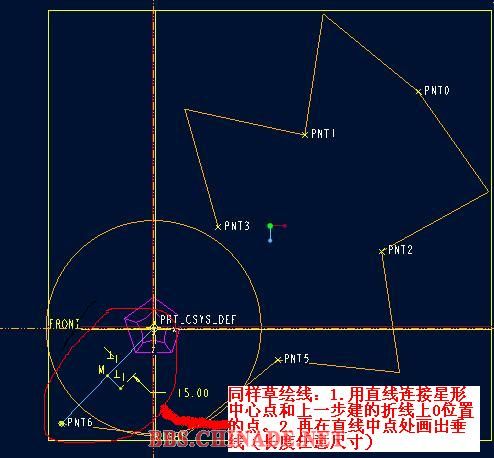

3.TOP面草绘两条直线,要求如下图。
发表于 2009-10-13 11:31:33 | 显示全部楼层

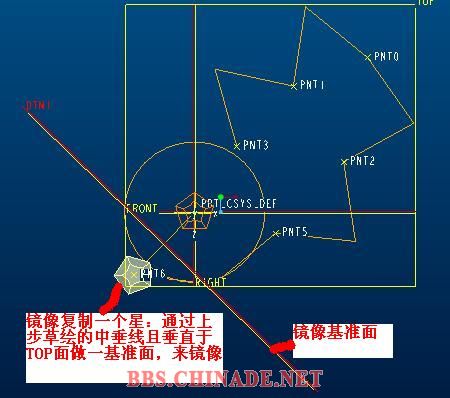

4.通过上步草绘的中垂线建基准面镜像复制出一颗星:
发表于 2009-10-13 11:32:41 | 显示全部楼层

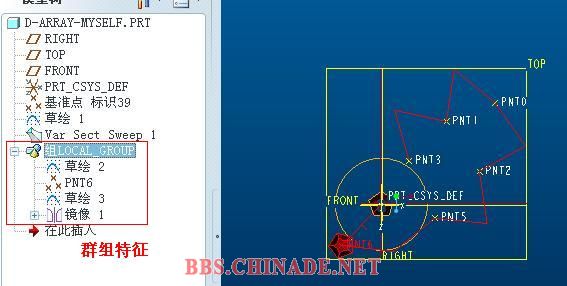

5.群组上面4步建立的特征:
发表于 2009-10-13 11:33:17 | 显示全部楼层

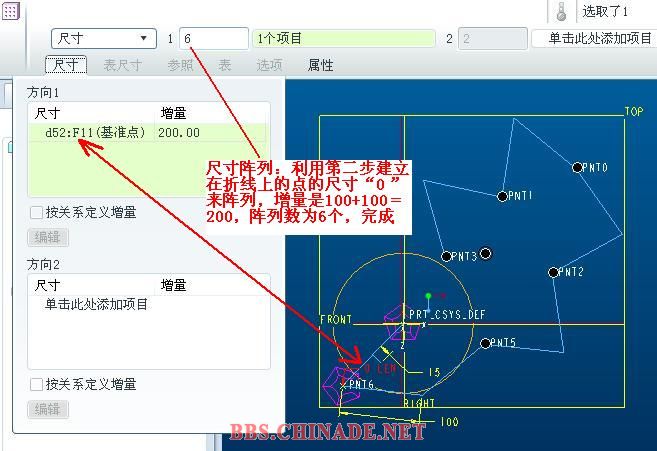

6.阵列:
发表于 2009-10-13 11:34:01 | 显示全部楼层

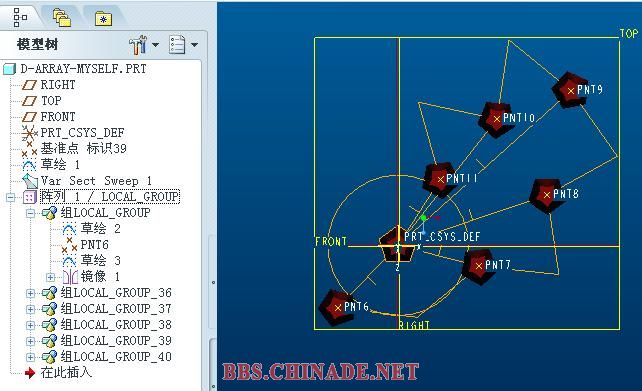

7.完成。
发表于 2009-10-13 11:36:40 | 显示全部楼层
附5.0的PART。第一次做教程,希望大家能看得懂。

d-array-myself.prt.rar

256.1 KB, 下载次数: 1, 下载积分: 华币 -1

发表于 2009-10-13 11:41:55 | 显示全部楼层
楼上教程做的真棒!!!

你的草绘是单独的,楼上有人是画在曲线阵列里,应该会少几个步骤
