[求助] 这个切口怎么做

 火.. [复制链接]
发表于 2011-6-10 12:01:24 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2011-6-28 15:42:30 | 显示全部楼层
做的都很不错哦,学习学习
回复 支持 反对

使用道具 举报

发表于 2011-8-1 23:41:35 | 显示全部楼层
是不是想要这样的效果

prt0003.prt.rar

87.74 KB, 下载次数: 1, 下载积分: 华币 -1

回复 支持 反对

使用道具 举报

发表于 2011-9-4 20:39:02 | 显示全部楼层

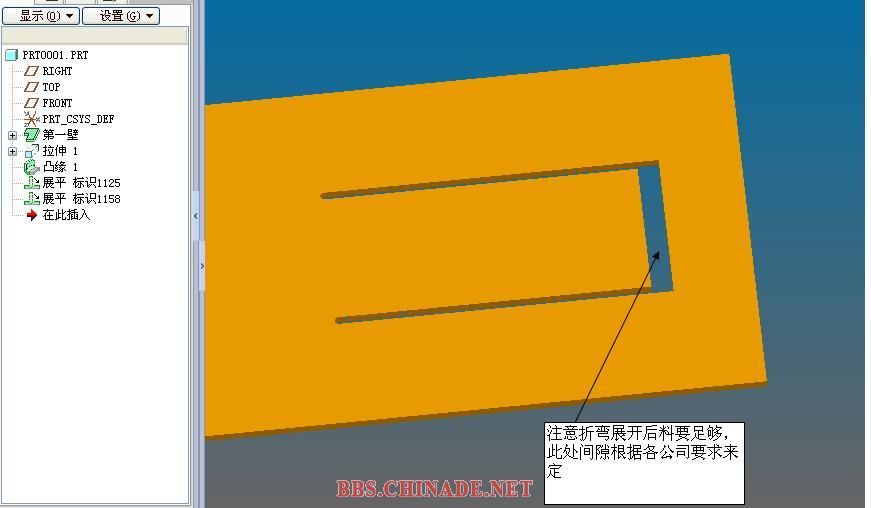

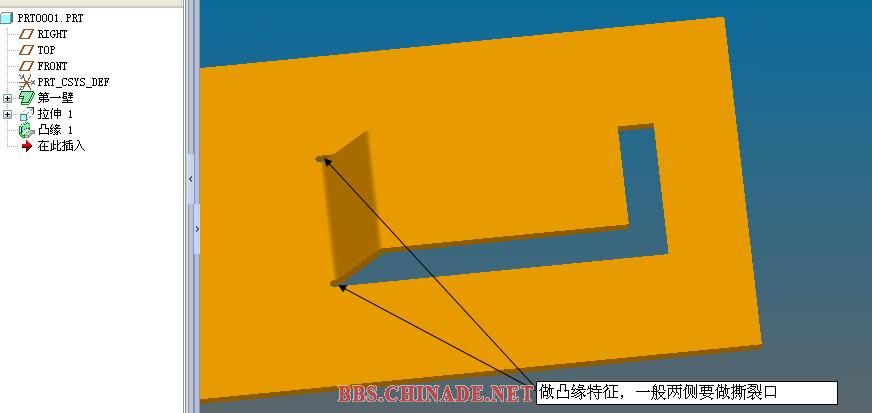

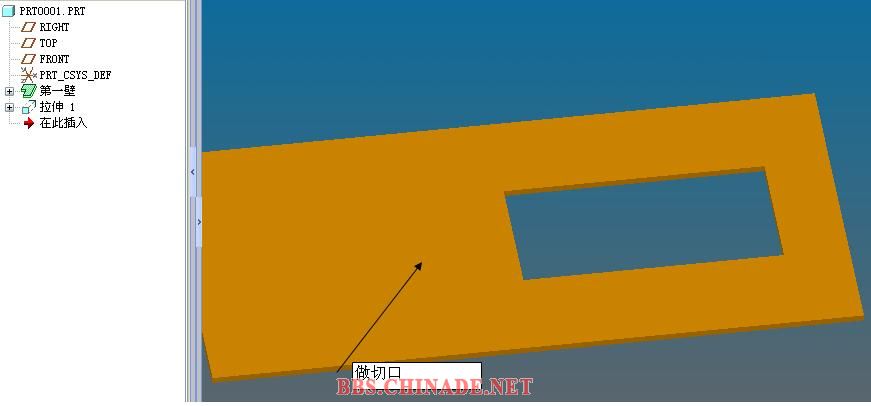

这是用凸缘做的方法,也可以用打凸,折弯的方法做,只要展开后料足够就可以。
回复 支持 反对

使用道具 举报

发表于 2011-9-13 16:57:59 | 显示全部楼层
顶14楼的做法
回复 支持 反对

使用道具 举报

发表于 2011-9-17 01:20:41 | 显示全部楼层
谢谢共享
回复 支持 反对

使用道具 举报

发表于 2011-9-17 01:21:34 | 显示全部楼层
谢谢共享
回复 支持 反对

使用道具 举报

发表于 2011-9-17 22:55:32 | 显示全部楼层
先将中间孔挖出来,然后创建平整壁,壁长度刚好填充整个孔,最后折弯平整壁。
回复 支持 反对

使用道具 举报

发表于 2011-9-18 18:16:45 | 显示全部楼层
要先做一个冲头,进行punch就好了
回复 支持 反对

使用道具 举报

发表于 2011-9-20 14:50:38 | 显示全部楼层

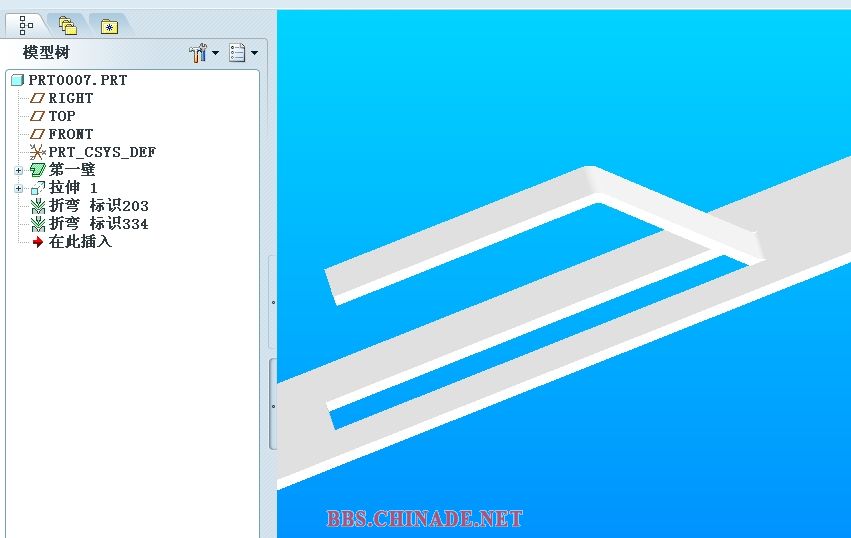

不是太明白LZ的意思,如果单纯用PROE画的话如图示,如果加工的话,我们是用一个模具一次成型的,(AMADA),样子不太一样,基本差不多,
回复 支持 反对

使用道具 举报
