钟表结构设计

3838438 · 发表于 2009-8-28 09:24:22

本帖最后由 3838438 于 2009-9-4 00:08 编辑

已移走,请看前面1到5楼

3838438 · 发表于 2009-8-28 09:33:26

本帖最后由 3838438 于 2009-9-4 00:14 编辑

已移走,请看前面1到5楼

3838438 · 发表于 2009-8-28 09:46:15

本帖最后由 3838438 于 2009-9-4 00:19 编辑

已移走,请看前面1到5楼

3838438 · 发表于 2009-8-28 10:09:42

唉，没人支持，写得郁闷呀

WBDCY · 发表于 2009-8-28 10:23:51

顶一下
感谢楼主分享这么好的资料

3838438 · 发表于 2009-8-28 12:27:48

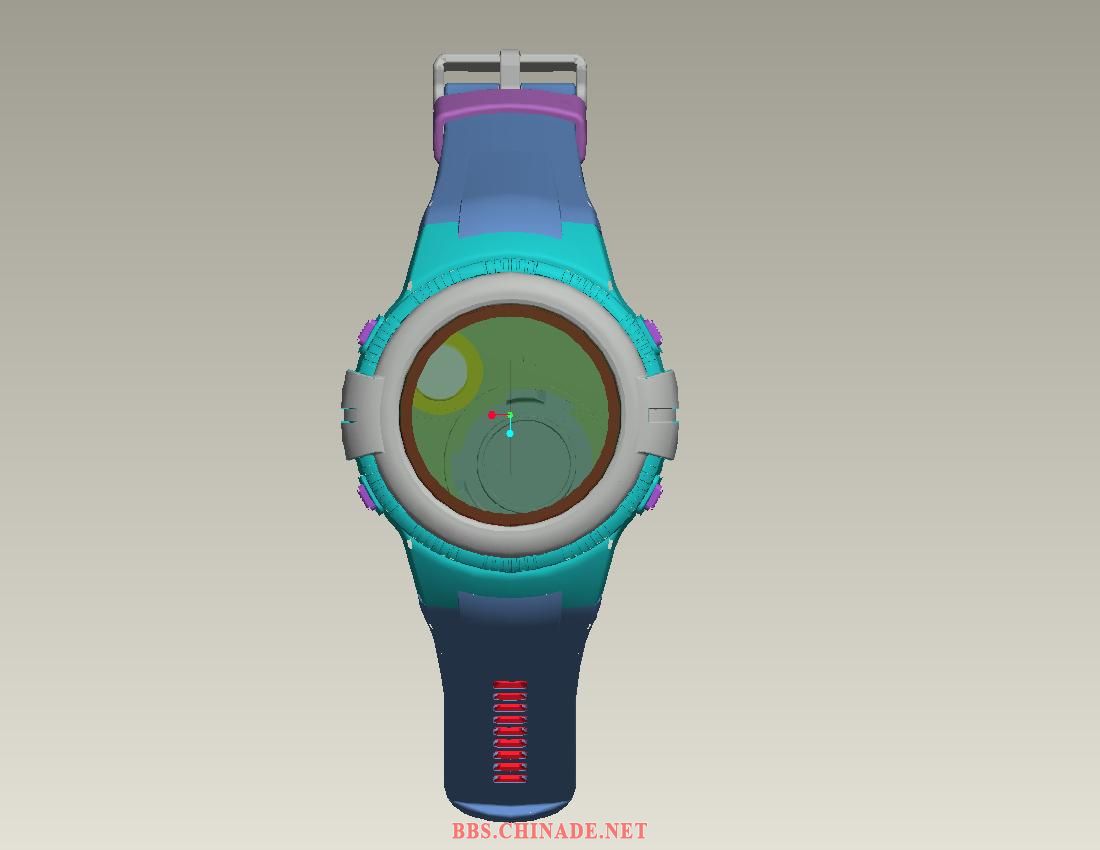

表壳(跟上面的机芯无任何关系,)

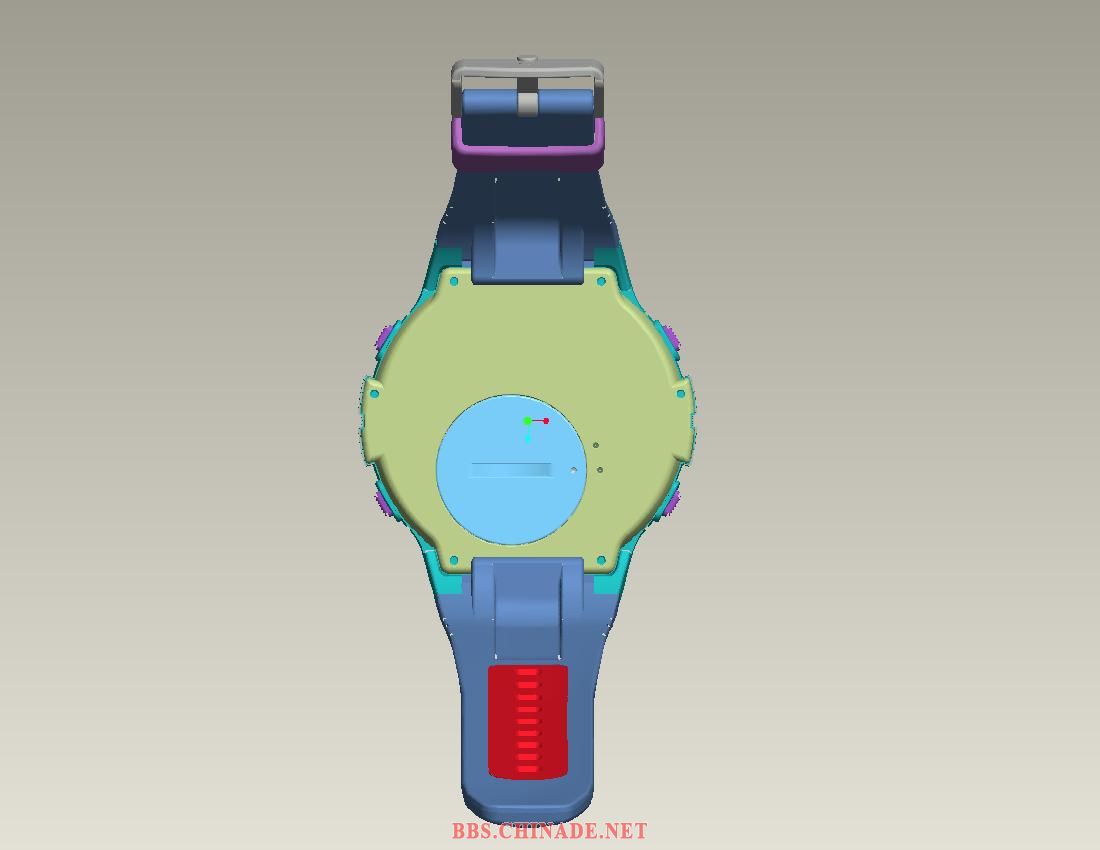

该表壳和底盖都是塑胶,做到了10ATM防水,电池或取下,注意,机芯带高度记功能,注意看9H位,那是高度计SENSOR的气孔.

底盖的防水在开思曾有网友碰到过这种难题(不是钟表),用该款的方案完全可解决.

yyxin · 发表于 2009-8-28 12:33:40

楼主能不能把结构搞的细些啊。

3838438 · 发表于 2009-8-28 12:45:46

楼主能不能把结构搞的细些啊。
yyxin 发表于 2009-8-28 12:33

会的,这个贴有时间就更新,但不是每个人都研究或拆过钟表,所以选讲些概念,并且没有提纲,想哪儿说哪儿

3838438 · 发表于 2009-8-28 13:22:27

机芯结构:
1、机芯的尺寸则划，包括长度、宽度、高度，机芯宽度和长度取决于两个因素：开面（VIEW AREA）和丝孔尺寸（CASE HOLE，即壳配合机芯入壳的尺寸）开面，由ID彩图决定，而丝孔同样由ID外形决定。

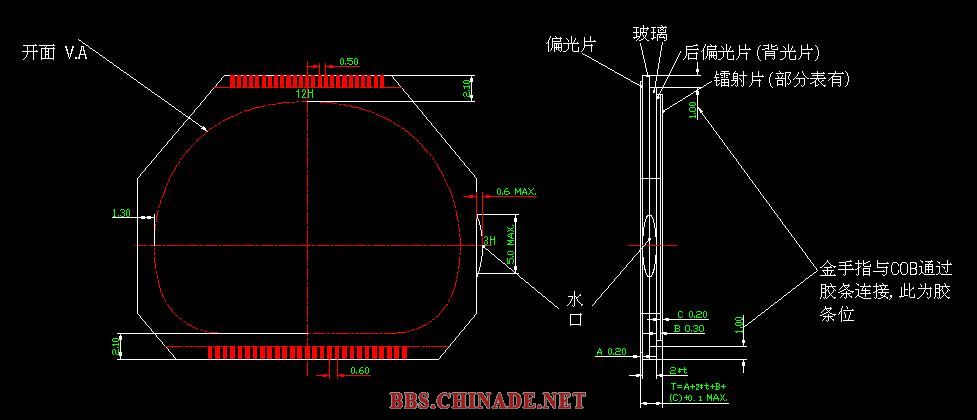

而高度，取决于三个因素：LCD厚度、电池厚度、COB厚度，LCD结构各种产品大同小异，钟表的LCD由两片等厚玻璃加上上下各一块偏光片组成，显示方的偏光片为。2,底部留。3

3838438 · 发表于 2009-8-28 13:27:05

LCD厚度由楼上图知是由玻璃厚决定的，一般钟表用。4和。55两种玻璃，建议优先选择后者，因为跌落和撞击测试比较不会爆，当然如果要做到成本低，当然是前者，LCD也便宜，钟表整体厚度也会薄点儿，但有走钟和数显的电子表必须用后者，因为LCD玻璃中间钻孔有应力易爆，厚点儿安全。

真是郁闷，相册要半小时后才能用，传图片都不方便
