[分享] 读卡器看图造型的小教程

楼主| 发表于 2009-8-22 16:03:24 | 显示全部楼层

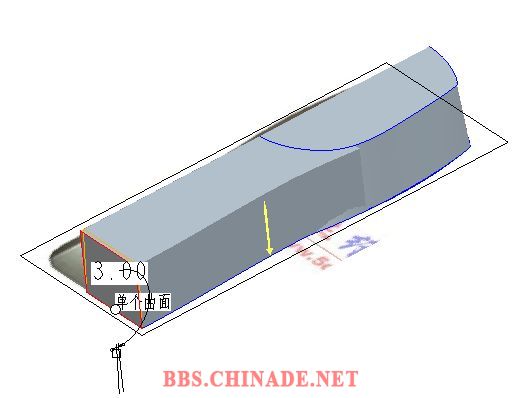

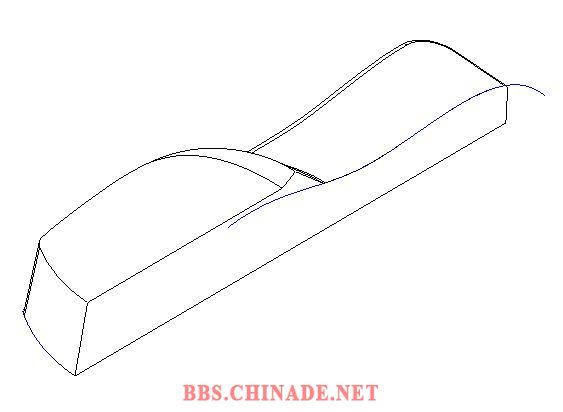

底部3底拔摸

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:07:40 | 显示全部楼层

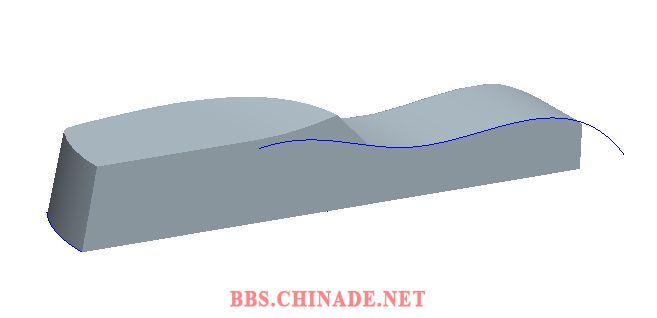

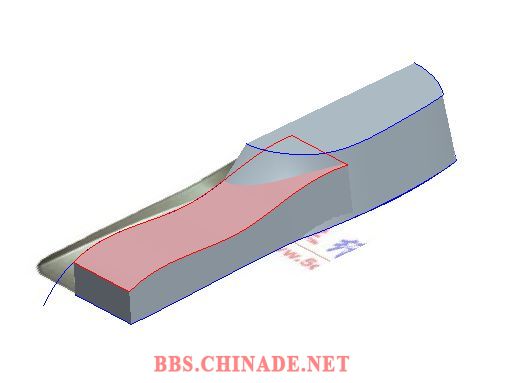

拉伸一曲面，因为只有一张正视图，形状就是猜的

，然后和上一步的曲机合并

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:10:56 | 显示全部楼层

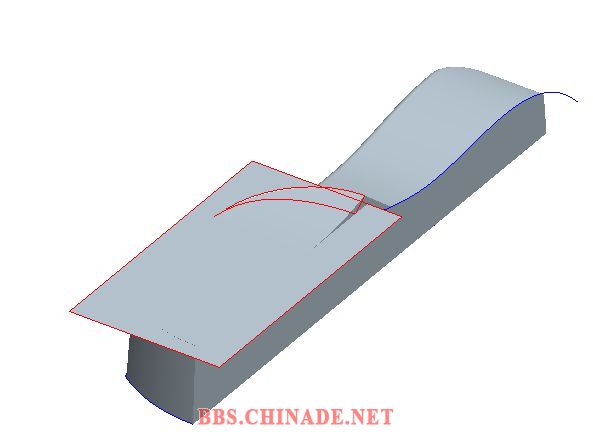

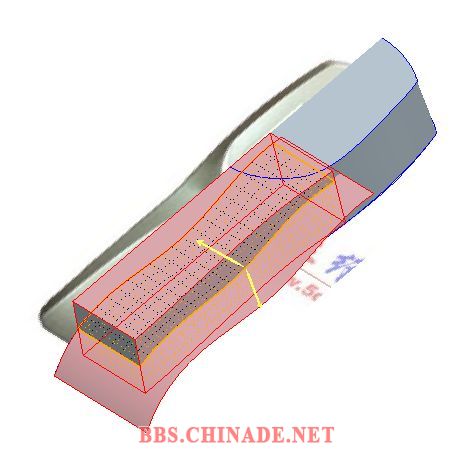

侧面也一样，VSS一个曲面，合并后并实体化，

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:12:26 | 显示全部楼层

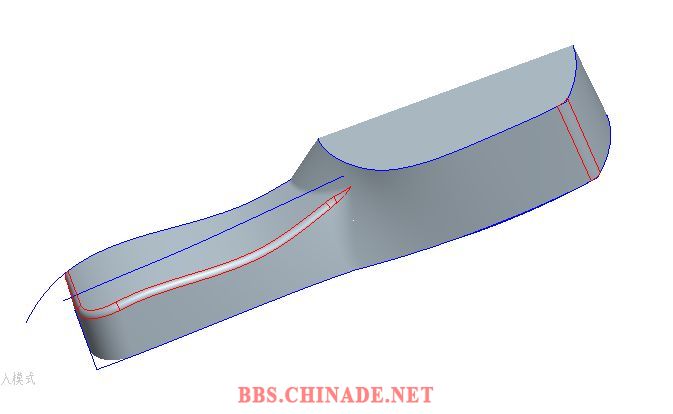

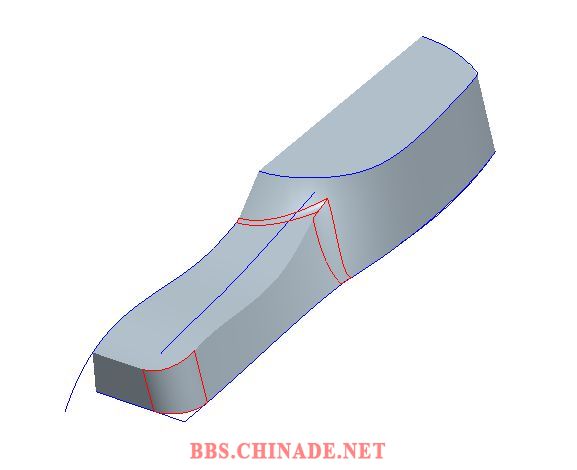

倒园角

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:13:44 | 显示全部楼层

倒园角

回复支持反对

使用道具举报

发表于 2009-8-22 16:15:24 | 显示全部楼层

楼主继续啊

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:18:07 | 显示全部楼层

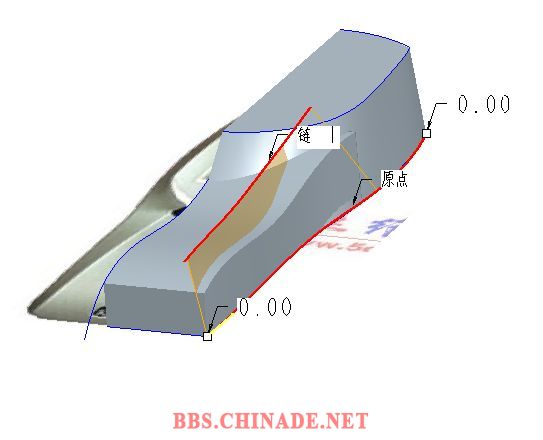

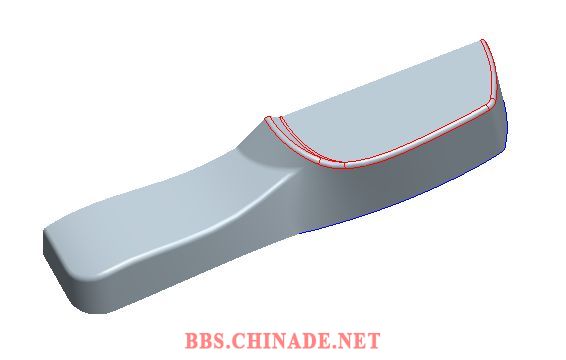

现在做上面部分三角突起的部分，先切一刀，

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:23:03 | 显示全部楼层

本帖最后由 jackie0086 于 2009-8-22 16:26 编辑

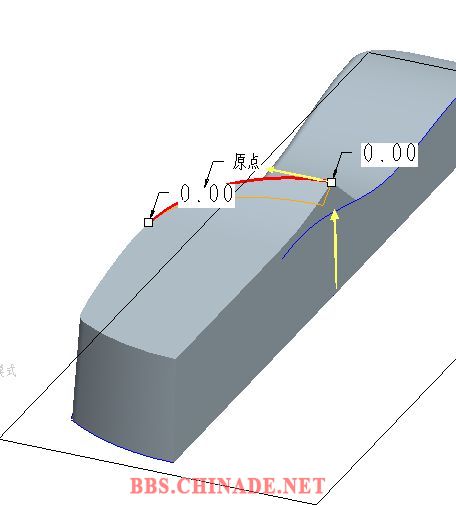

VSS扫描曲面

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:33:04 | 显示全部楼层

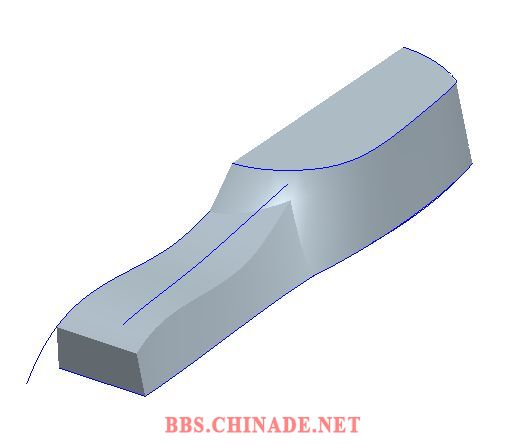

拉伸一填充曲面，和刚才扫描的曲面合并，实体化后就这样了

回复支持反对

使用道具举报

楼主| 发表于 2009-8-22 16:36:18 | 显示全部楼层

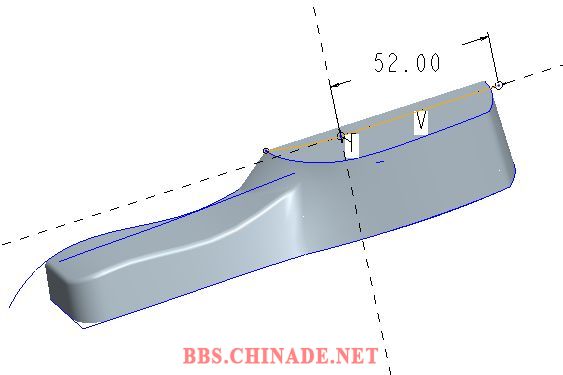

倒园角，外型就做完了
