外部导入曲线的延伸

yyxin · 发表于 2009-4-15 19:50:27

我的也延伸不了。

yyxin · 发表于 2009-4-15 19:52:12

要把中间那个符号删了才可以不知道是怎么回事。

惠州表业 · 发表于 2009-4-15 20:02:27

另外还有一种方法:

在草绘界面里左键单击要延伸的线，
然后点住线的端点，同时按“CTRL”朝延伸方向拖动

这做不了教,大家自己试试吧
vhu 发表于 2009-4-15 16:26

还是一样，不管用何种方法都只能延伸2.0

200432007 · 发表于 2009-4-15 20:08:20

学习以下

zhong85625 · 发表于 2009-4-15 20:56:28

我也来试试

惠州表业 · 发表于 2009-4-15 22:18:48

本帖最后由惠州表业于 2009-4-15 22:21 编辑

楼主的教程似是而非！

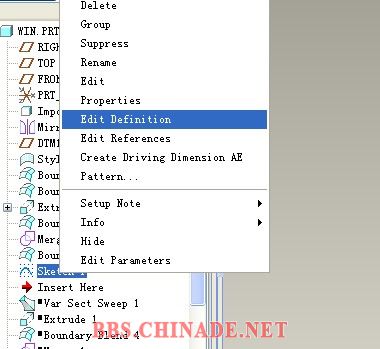

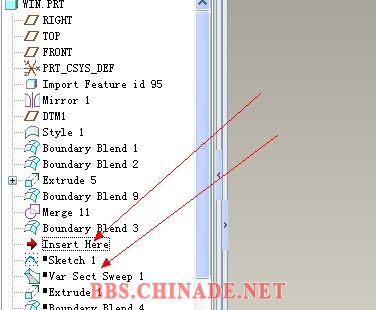

你用的是第一张图片的方法，只有在原始prt的基础上修改才有效果，但是你自己新建草绘的话就不行！（用第二张图片的方法！）

vhu · 发表于 2009-4-15 22:20:55

管理员做动画了

大家探讨下不成功的原因

vhu · 发表于 2009-4-16 00:39:41

楼主的教程似是而非！
你用的是第一张图片的方法，只有在原始prt的基础上修改才有效果，但是你自己新建草绘的话就不行！（用第二张图片的方法！）
惠州表业发表于 2009-4-15 22:18

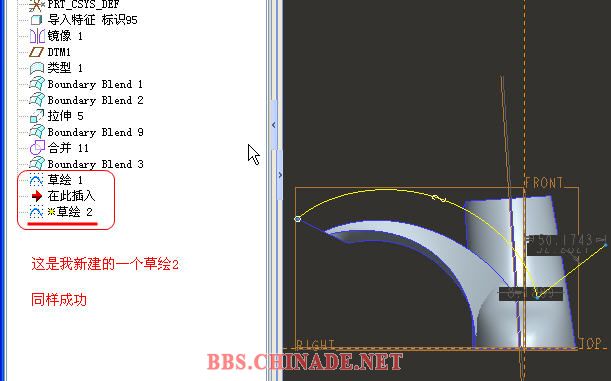

这是我自己新建的一个草绘二,一样可以延伸

大家说的不能延伸可能是版本问题和个人设置问题,
上PRT大家讨论讨论

win1.prt.rar (225.79 KB, 下载次数: 0)

惠州表业 · 发表于 2009-4-16 07:54:31

这是我自己新建的一个草绘二,一样可以延伸

176038

大家说的不能延伸可能是版本问题和个人设置问题,
上PRT大家讨论讨论

176039
vhu 发表于 2009-4-16 00:39

你把新建的草绘放在原始的曲线1前面再试试！

vhu · 发表于 2009-4-16 11:37:22

佩服惠州表业　治学的严谨,　Pro/E　3.0没有装.
