蓝牙耳机我的做法

十年不鸣 · 发表于 2009-1-15 16:23:51

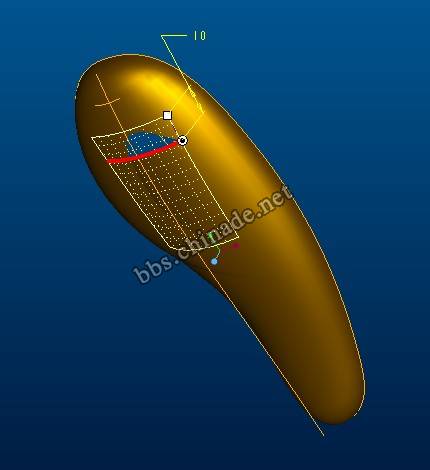

第十一步：延伸曲面（沿边选项），保证渐消面可以覆盖缺口。

十年不鸣 · 发表于 2009-1-15 16:25:40

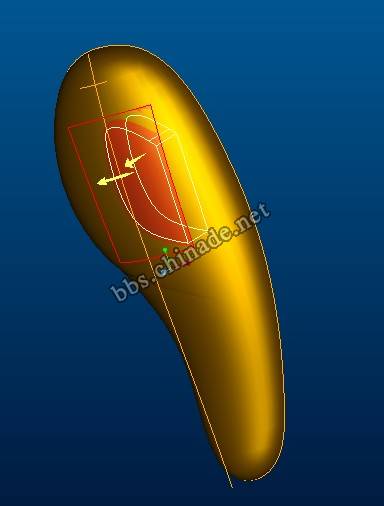

第十二步：裁剪此曲面。（使用偏距）

十年不鸣 · 发表于 2009-1-15 16:26:44

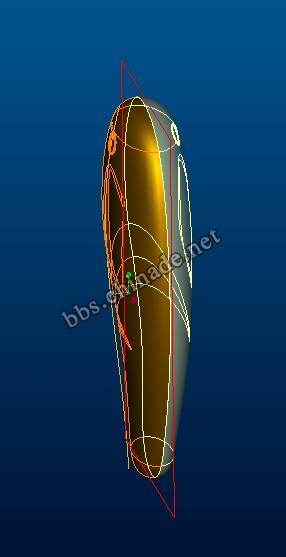

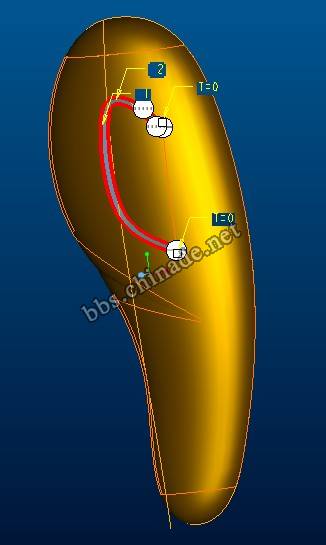

第十三步：边界做面，两边相切。

十年不鸣 · 发表于 2009-1-15 16:28:09

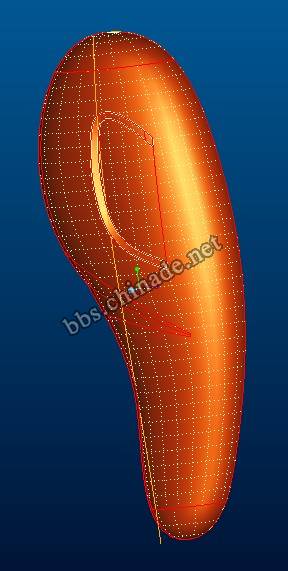

第十四步：合并、镜像。实体化。

十年不鸣 · 发表于 2009-1-15 16:30:07

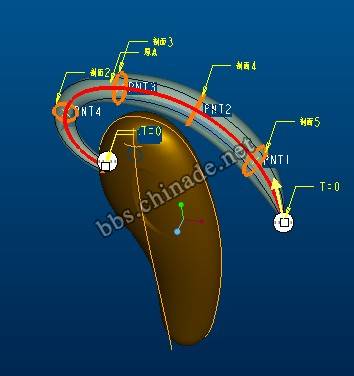

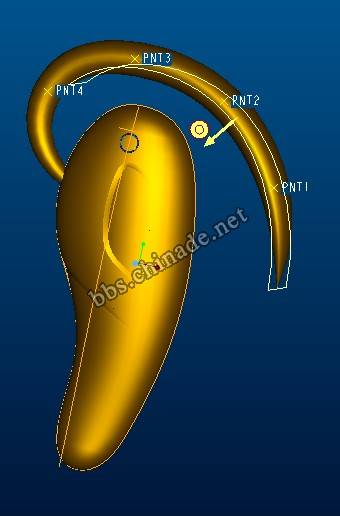

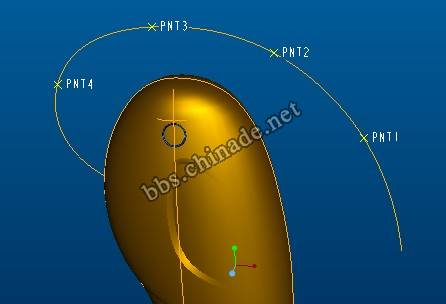

第十五步：做上面的耳朵。用扫描混合。先绘出轨迹线。然后在线上创建点。每个点处放置截面。

十年不鸣 · 发表于 2009-1-15 16:31:23

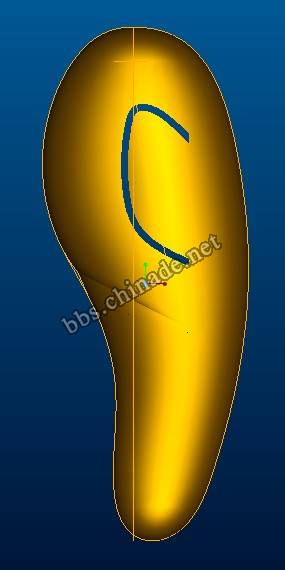

第十六步：拉伸切除。

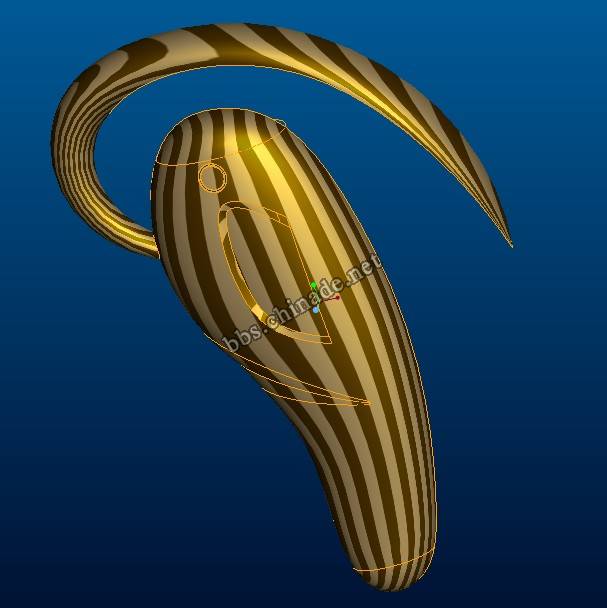

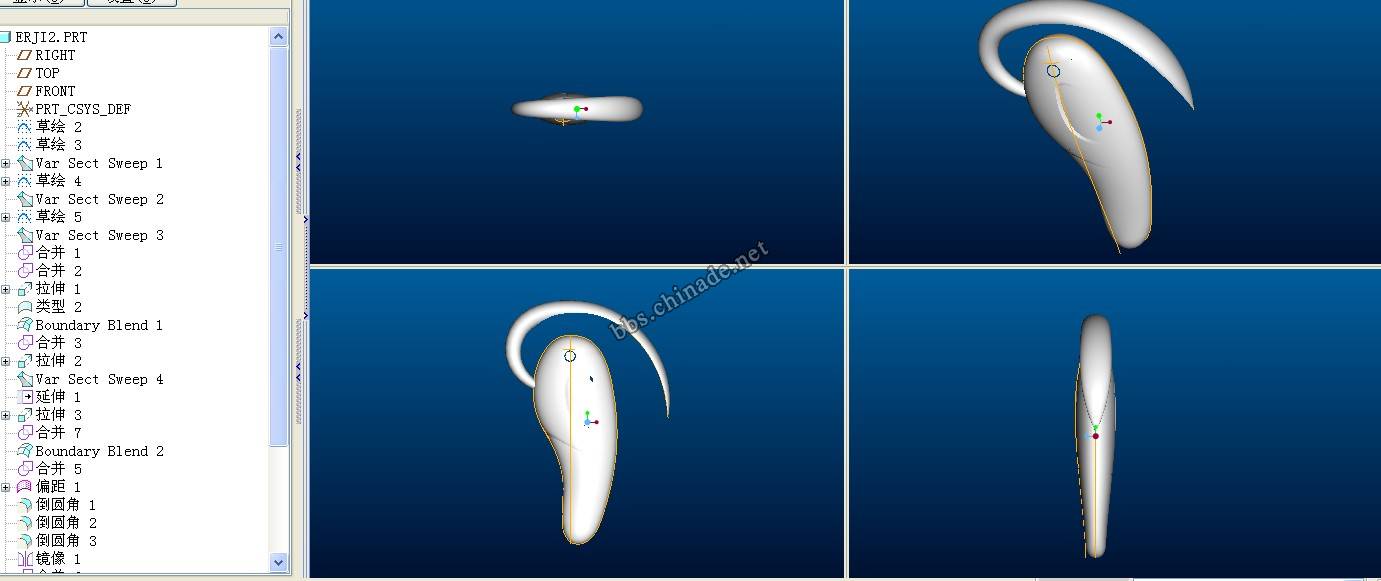

得最后结果。

十年不鸣 · 发表于 2009-1-15 16:34:55

附上PRT,3.0版本。第一次做教程，不知教程好不好，做法好不好。

[ 本帖最后由十年不鸣于 2009-1-15 16:45 编辑 ]

惠州表业 · 发表于 2009-1-15 16:51:17

做的非常漂亮，简直无懈可击！

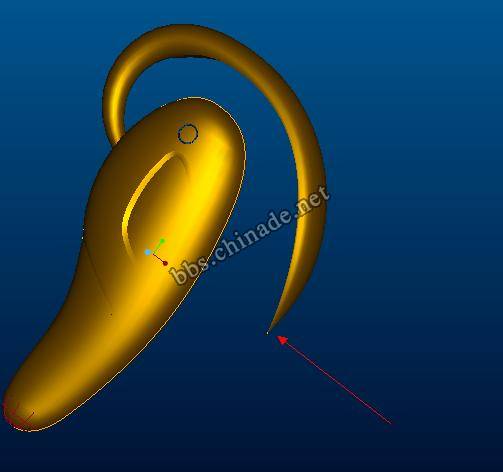

最后一步如果修圆就更加完美了！

[ 本帖最后由惠州表业于 2009-1-18 10:22 编辑 ]

qiang · 发表于 2009-1-15 17:10:39

好方法，学习了

Seeker · 发表于 2009-1-15 17:30:26

不错,来支持个!
