楼主: leenhom

[题目] 简单消失面送分题目+1,结束征集教程

[复制链接]
发表于 2008-12-5 14:09:18 | 显示全部楼层

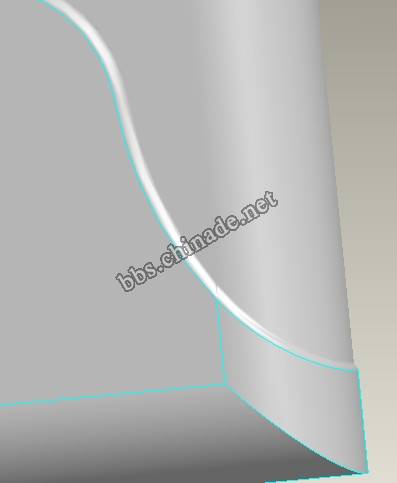

看个局部
发表于 2008-12-5 20:02:29 | 显示全部楼层
题目结束,感谢大家的积极参与,现在开始征集教程!
发表于 2008-12-10 20:05:57 | 显示全部楼层

简单消失面教程

看到老大征集教材,心动! 第一次!这个简单的题目,我就先抛砖引玉,我的Prt在29#!

[ 本帖最后由 jinmao2255 于 2008-12-10 20:41 编辑 ]

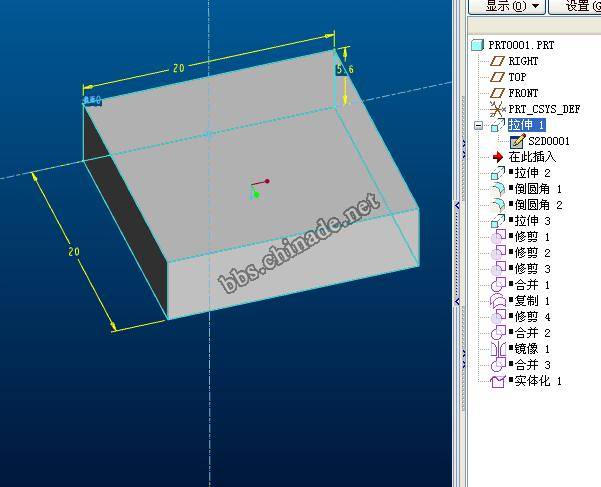

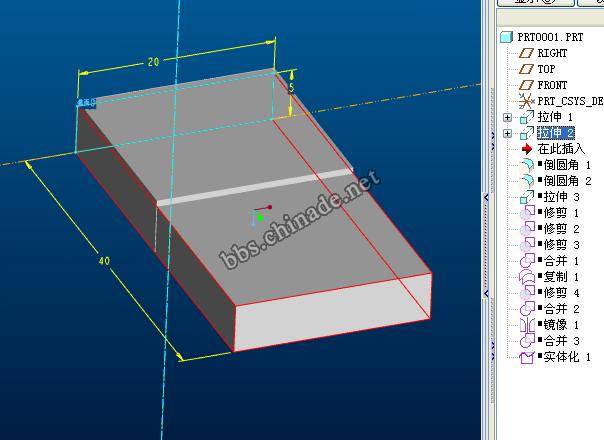

拉伸两个封闭的曲面,尺寸只有宽度相同!

拉伸两个封闭的曲面,尺寸只有宽度相同!

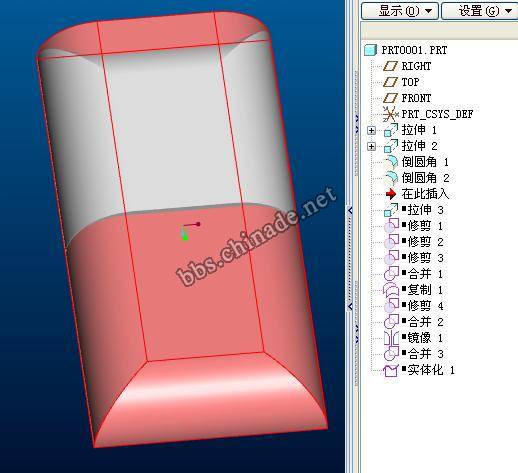

对两个拉伸倒圆角(两个都贴底),位置如下图。

对两个拉伸倒圆角(两个都贴底),位置如下图。

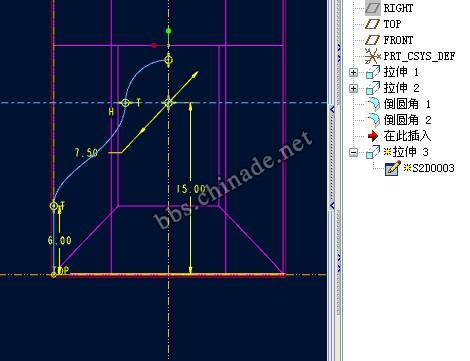

在拉伸一个题目轮廓(面),注意贴边和相切条件!

在拉伸一个题目轮廓(面),注意贴边和相切条件!

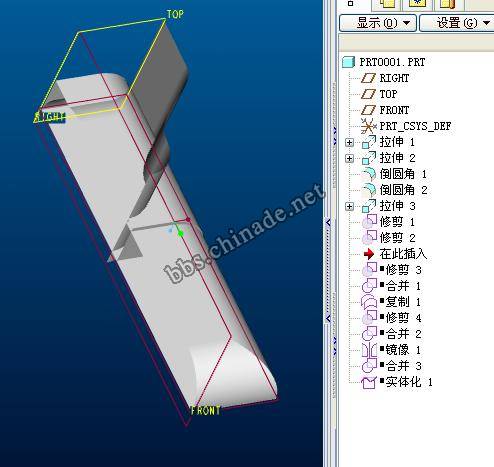

用right基准面分别修剪拉伸1和2,(便于看内部,画一半,最后景象)

用right基准面分别修剪拉伸1和2,(便于看内部,画一半,最后景象)

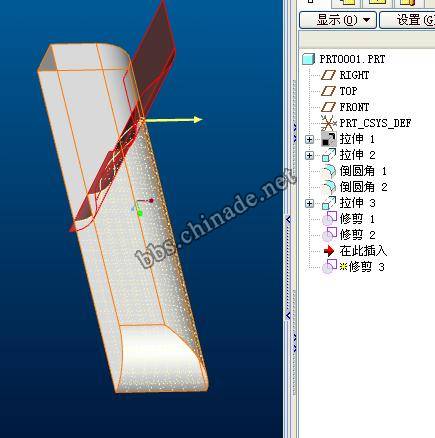

用拉伸3修剪拉伸2(长的那个封闭面),方向如下图

用拉伸3修剪拉伸2(长的那个封闭面),方向如下图

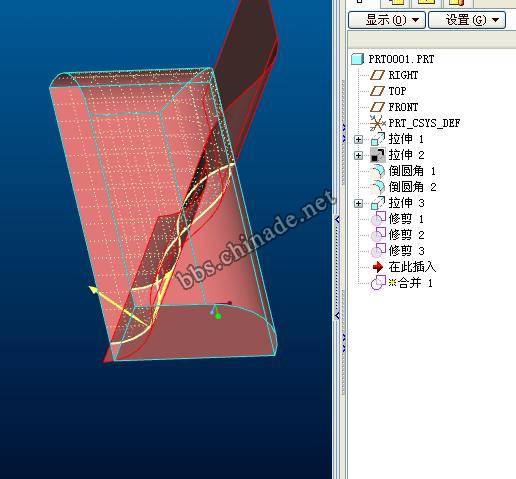

合并拉伸3和1,(拉伸2隐藏)

合并拉伸3和1,(拉伸2隐藏)

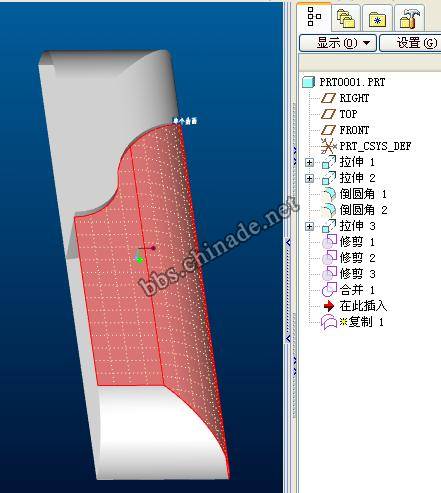

复制前面步骤修剪的面(看图注意是上面两片,便于修剪,拉伸2隐藏)

复制前面步骤修剪的面(看图注意是上面两片,便于修剪,拉伸2隐藏)

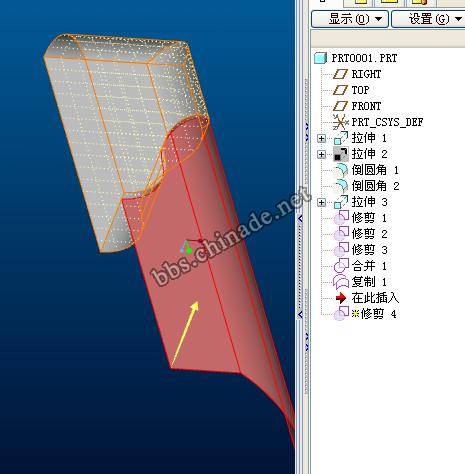

再用复制的面修剪合并面(拉伸2隐藏),效果如下面两张

再用复制的面修剪合并面(拉伸2隐藏),效果如下面两张

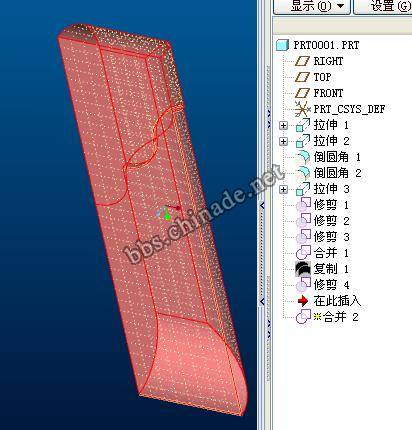

再把上一步骤修剪的和拉伸2合并

再把上一步骤修剪的和拉伸2合并

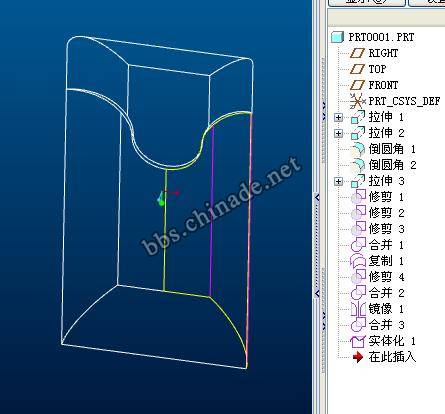

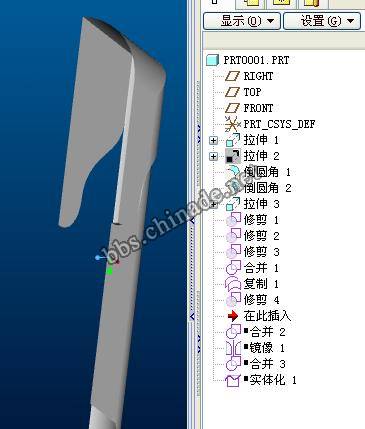

最后景象合并实体化,从线图上可以看到复制的面还在!OK,完成!

最后景象合并实体化,从线图上可以看到复制的面还在!OK,完成!
发表于 2008-12-11 09:04:56 | 显示全部楼层
楼上的,教程我早就出过了。。。http://www.meiyadesign.com/thread-57566-1-1.html

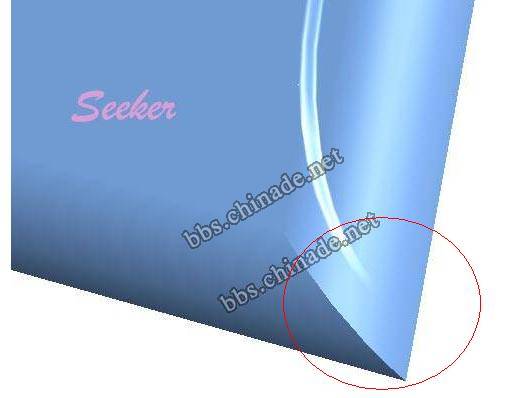

而且你做的不对,两个面是在底边前就融合了。。。
建议老大将教程地址贴到1楼。。。

[ 本帖最后由 xtwf 于 2008-12-11 09:18 编辑 ]
发表于 2008-12-11 19:42:47 | 显示全部楼层
发表于 2008-12-11 21:02:03 | 显示全部楼层
看清再做啊
这么简单的题目怎么会现在都没教程,那是不可能的

[ 本帖最后由 xtwf 于 2008-12-11 21:06 编辑 ]
发表于 2008-12-15 09:03:30 | 显示全部楼层
不错,就是应该像我的哪个才算对的!
发表于 2009-1-2 12:24:52 | 显示全部楼层
谢谢你的RPT..我还真不知道怎么下手
发表于 2009-1-8 19:50:26 | 显示全部楼层

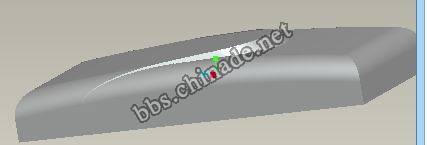

美美的消失面

美美的消失面
发表于 2009-1-8 22:59:13 | 显示全部楼层
消面1

消面

消面

消面

消面
