楼主:

[题目] 手柄看图造型+3 结束征教程

  [复制链接]
发表于 2008-11-13 20:13:26 | 显示全部楼层
hehe 好象很有意思
发表于 2008-11-13 20:16:57 | 显示全部楼层

回复 42# 的帖子

实在是太不像了
哈哈~~~
发表于 2008-11-13 21:41:29 | 显示全部楼层
好久没做题了,占个位试试。
发表于 2008-11-14 10:37:04 | 显示全部楼层
支持一下

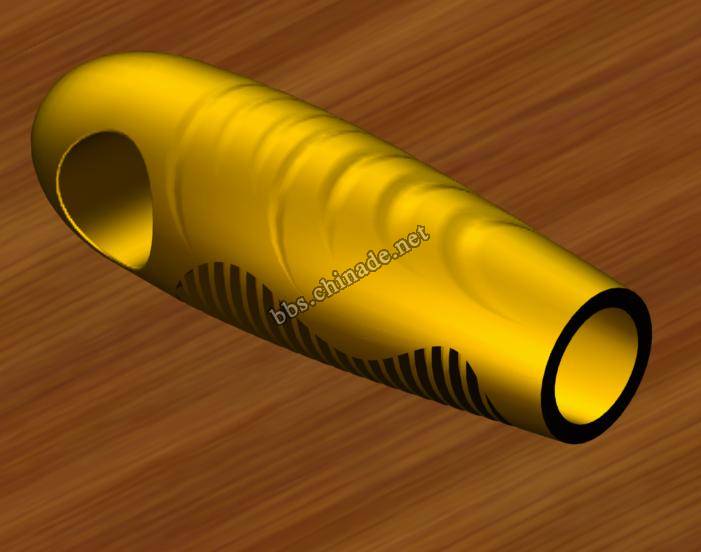

prt0002.prt.rar

925.36 KB, 阅读权限: 150, 下载次数: 0, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2008-11-14 10:44:15 | 显示全部楼层
好强
不知道阵列可能用得上
回头44
发表于 2008-11-14 11:38:12 | 显示全部楼层
有时间练练
发表于 2008-11-14 11:46:42 | 显示全部楼层
原帖由 xtchukd 于 2008-11-13 20:03 发表
问一下.图中所示白色的切除好像是切穿个,你们做的都不切穿.从理论上来说.不穿切这么多不缩水吗?什么材料个,另头部来一个大孔,里面又薄壳,这东西怎么出模个,真上超级难个模具结构.
你们消失面好像都没规划好一样 ...

回复:1.白色切除部位不是切穿的,这是个手柄,里面要装东西的,切穿了就会看到,
        2.这个产品很讲究的,但由于结果问题也许一点缩水,但要控制在里面,而且很小.这就要靠调机的技术了,
        3.这个产品是PVC35°左右的材料,也就是软胶,只是硬度可根据工艺与要求定,
        4.开孔处从孔中间分开,后面都是实芯的,那孔是挂孔,必须要的,产品注塑正常不会缩水的,
        5.这模具其实很简单的,采用哈佛模(行内名词),型腔两块行位,中间一根芯子就可以了,利用推板顶出,
你的问题我全部回答完毕,看能不能给点什么奖励!
发表于 2008-11-14 12:32:50 | 显示全部楼层

回复 57# 的帖子

好像这个产品是你公司生产的,并且是你设计的,说得够详细,应该奖励
发表于 2008-11-14 12:33:29 | 显示全部楼层
楼上的你行啊,挺专业的哦
发表于 2008-11-14 21:53:03 | 显示全部楼层
原帖由 中华设计在线 于 2008-11-14 12:32 发表
好像这个产品是你公司生产的,并且是你设计的,说得够详细,应该奖励

这个产品还真是我以前04年进的一家公司做的产品,(按摩梳具的手柄) 但不是我设计的,当时进去的时候已经有了,可因为当时设计的很多这类的产品,所以还是很了解的,不谦虚了
