大家帮忙看看这个动画怎么做的 +3 截止7.25

miusi007 · 发表于 2008-7-11 21:45:21

实在谢谢大家谢谢BBS里的朋友,希望有高手能讲解下,模拟的思路和方法.

越详细越好

3wwwolf · 发表于 2008-7-11 22:08:58

原帖由 miusi007 于 2008-7-11 21:43 发表
实在谢谢大家谢谢BBS里的朋友,希望有高手能讲解下,模拟的思路和方法.

越详细越好

装配的方法就是按你原来的装配方式，没有改……

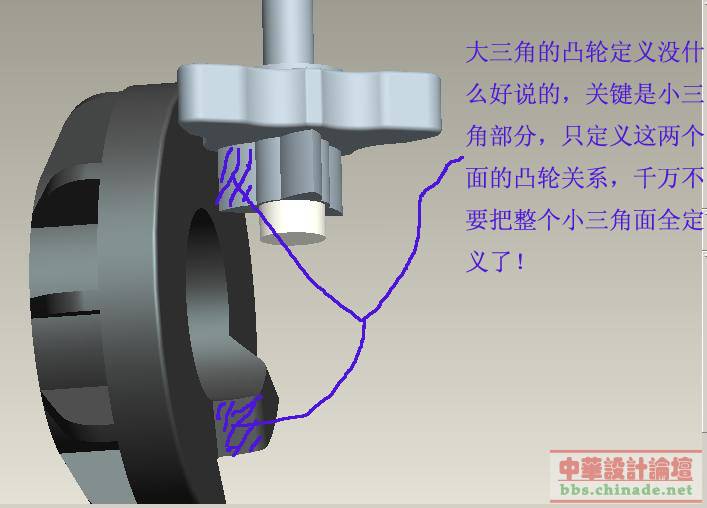

模拟的思路就是用凸轮连接，这个没有什么复杂的运动，只要在接触的面设置凸轮就可以了，
接触的部分有两个，一个大的凹口与大三角，还有就是小三角那部分，运动的方式你自己应该
很清楚的！
PROE不像UG那样，直接有3D接触，感觉这点真不如UG！

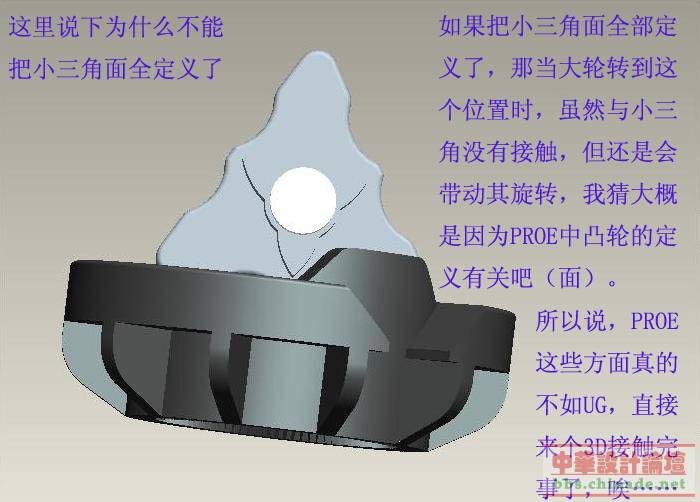

对了，有一点需要说明，就是我作弊了，呵呵，因为零件里那个面是平面，与其相连面没有导
圆角，所以我加了个小导圆角，这样就可以定义凸轮了，呵呵，再试试吧！

prettylvcha · 发表于 2008-7-11 22:35:24

原帖由 3wwwolf 于 2008-7-11 22:08 发表

装配的方法就是按你原来的装配方式，没有改……
模拟的思路就是用凸轮连接，这个没有什么复杂的运动，只要在接触的面设置凸轮就可以了，
接触的部分有两个，一个大的凹口与大三角，还有就是小三角那部分，运动的 ...

谢谢分享好方法。

三狼的好方法值得嘉奖，但是“作弊”也是要罚的，扣。。。

3wwwolf · 发表于 2008-7-12 08:36:03

不像你用UG，直接有3D接触，设个转动就完事了……

NEVERGUO · 发表于 2008-7-12 11:25:33

原帖由 3wwwolf 于 2008-7-12 08:36 发表
不像你用UG，直接有3D接触，设个转动就完事了……

不懂UG！！

miusi007 · 发表于 2008-7-12 21:06:32

谢谢高手了,我回去实验了下,可就是上面的三角和开口位置可以起作用下面的哪个怎么还是不起作用啊.......你倒角是倒的哪个的角?能发视频演示吗?谢谢高手了.....

miusi007 · 发表于 2008-7-13 15:14:21

三狼兄,能发个你做这个的视频吗?我向你那样说的做了,上面的大三角起作用小三角还是没有什么作用.能联系下吗我的QQ 278792436 能帮忙下吗?

3wwwolf · 发表于 2008-7-14 10:27:36

你说下你的是什么问题吧？是不是总有一个时刻会乱动？

miusi007 · 发表于 2008-7-14 15:19:13

三狼兄简直是高手~~~~佩服了

3wwwolf · 发表于 2008-7-15 17:21:27

版主太客气了……呵呵
