俯视图怎么成了仰视图

wulfwulf · 发表于 2008-8-6 09:55:21

建议找本工程图的书先看看要出图的话那个绘图选项里要改不少东西

十年之恋 · 发表于 2008-8-6 10:29:36

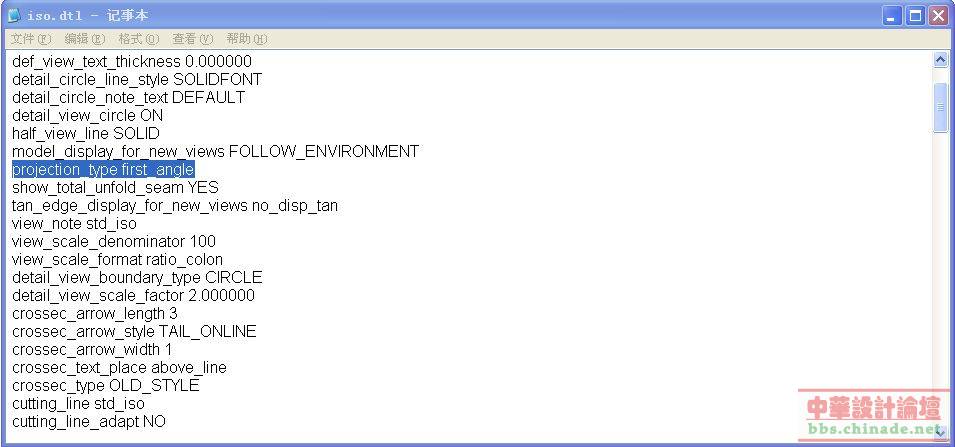

我把我的配置方法给你参考一下吧，首先设置好两个配置文件config.pro和iso.dtl，那个dtl文件就是工程图里用的。这两个文件在我们的论坛里的工程图模块里就能下载到，而且都是设置好的。把这两个文件保存在一个文件夹中，我的就是保存在D:/ProE3中。

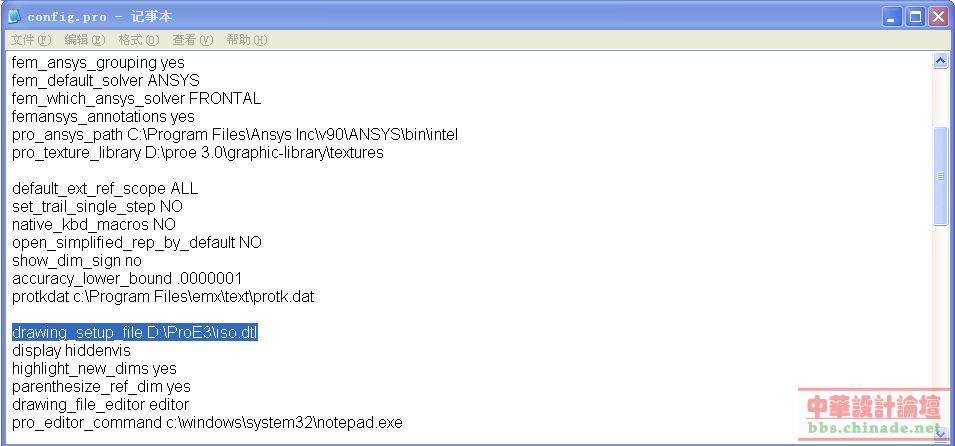

其中config.pro中的配置如下

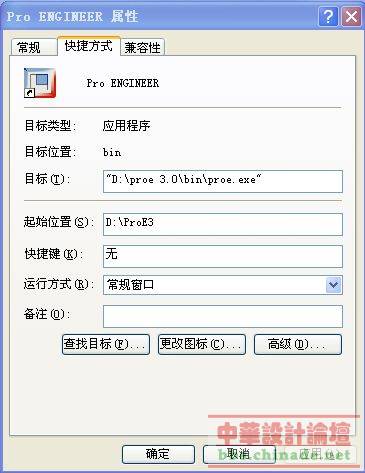

最后修改一下PROE的起始位置，如下图


这样就没问题了，每次打开PROE时都会调用你设置好的文件。

心雨飞飞 · 发表于 2008-8-6 11:09:48

谢谢了，谢谢了，我再试试！

397610190 · 发表于 2008-8-24 02:15:19

将DTL文件中视图改成第三视角
