proe外部复制几何

qinqinxian · 发表于 2008-6-30 00:01:03

没办法，我们得到的也只有是人家厂方用外部复制几何带过来的东西，只有这个步骤，根本得不到原稿资料。

CXF283563 · 发表于 2008-6-30 00:02:04

原帖由 qinqinxian 于 2008-6-18 23:12 发表
大家晚上好，我遇到个问题想请教一下，就是用PROE2.0外部复制几何（从其它模形导入）过来后进行装配产生干涉，请问大哥大姐们，外部复制几何可以修改大小吗？如果可以修改请问怎么个改法呀。

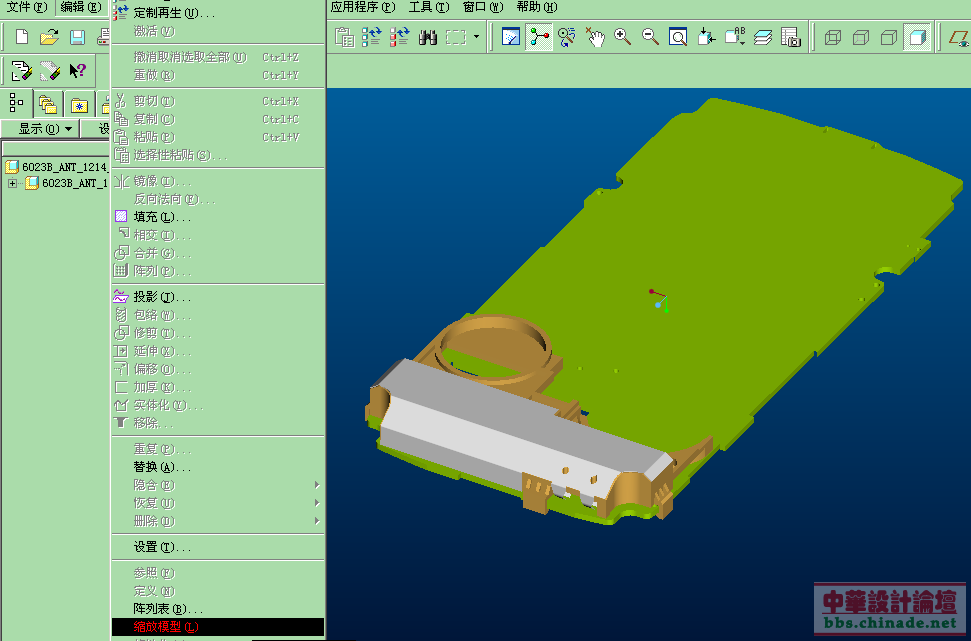

图档导入后－－－编辑－－－缩放模型输入你要缩放比例 ok 搞定！

qinqinxian · 发表于 2008-6-30 10:40:55

好方法，谢谢了。

不过还有个问题，就是要是修改机盖上的某一个销钉部件之类的恐怕还不行吧。因为您提供的这个方法都是整体一起比例缩放的。望再多多指教。

freesky · 发表于 2008-8-7 10:32:58

没用过外部复制几何，不知道有什么用处啊？高手讲讲呢

peteseger · 发表于 2008-8-9 16:11:03

复制进来后,先将几何实体化、或切除等其它操作，再选择要修改的面组，OFFSET(偏距)，输入数值/方向，然后可以再左下角的选项中，选曲面或实体即可。

lanzi_8250 · 发表于 2008-8-20 12:10:22

2.0的我没用过

1111qqqq · 发表于 2008-8-21 07:24:21

用复制、特殊粘贴试一试，
