钻夹头看图建模+2分已结束教程已出

眼过无痕 · 发表于 2008-6-14 21:54:31

我来了

liufeng · 发表于 2008-6-14 22:39:55

支持好题

yczsp · 发表于 2008-6-14 23:27:37

练习一下。

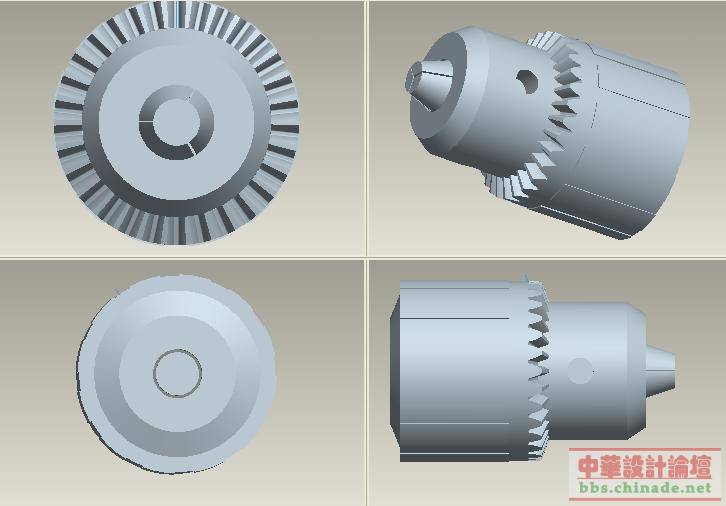

盼望能得到版大们的指点！我画的轮齿是锥形的（外大内小），就是齿厚与齿间尺寸不太容易保持相等。

你这个叫扇形不叫锥形

BY DJG1953

[ 本帖最后由 djg1953 于 2008-6-15 17:01 编辑 ]

飞龙 · 发表于 2008-6-15 06:41:26

原帖由 惠州表业 于 2008-6-14 14:03 发表
段兄，一步做出带孔，加几分？

想一步做出带孔,难度是大大的有啊,不过还是希望看到大家有一步做出来的

强仔 · 发表于 2008-6-15 11:03:15

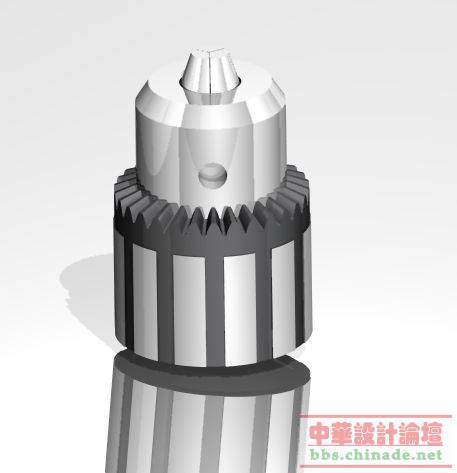

渲染得很好哦...學習...

老段 · 发表于 2008-6-15 11:21:56

大家注意看清形状，看图建模的关健就是要象，至少肉眼看不出什么差别来，我看上有的做的观察的就不仔细，有的比例上一眼看上去就差很多，尤其是那个齿形，应该是锥齿轮，有的都画成了平齿轮，虽然不要求标准，但平的和斜的还是有区别的吧

强仔 · 发表于 2008-6-15 12:17:17

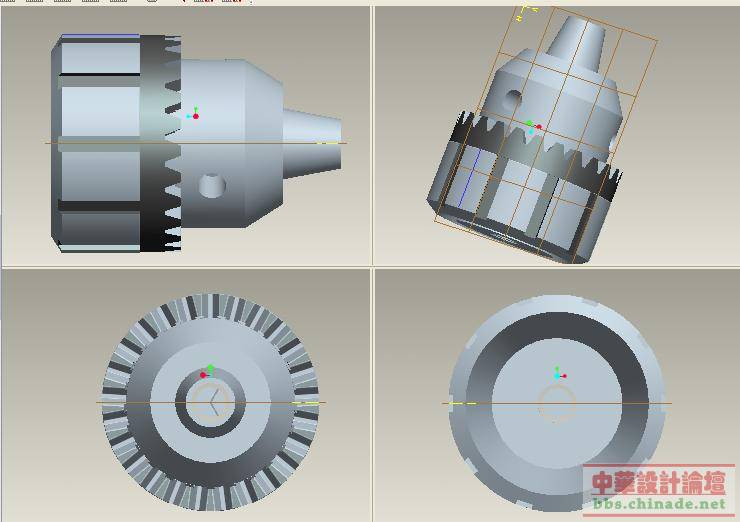

做好了..但效果不是很好..请LZ过目..请多多指教..

注意：是锥齿轮不是平齿轮，还有注意比例
BY DJG1953

[ 本帖最后由 djg1953 于 2008-6-15 17:04 编辑 ]

luojia8687 · 发表于 2008-6-15 12:18:57

好资料，谢谢你

han912xue · 发表于 2008-6-15 12:53:09

好漂亮的砖头夹具

mingren · 发表于 2008-6-15 13:19:52

之前没留意~改了

账号		自动登录	找回密码
密码			注册

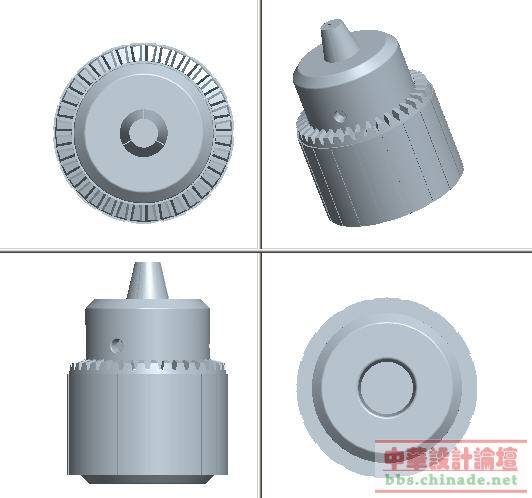

谢谢楼主出题!!交卷了..请LZ过目.不好的话.
